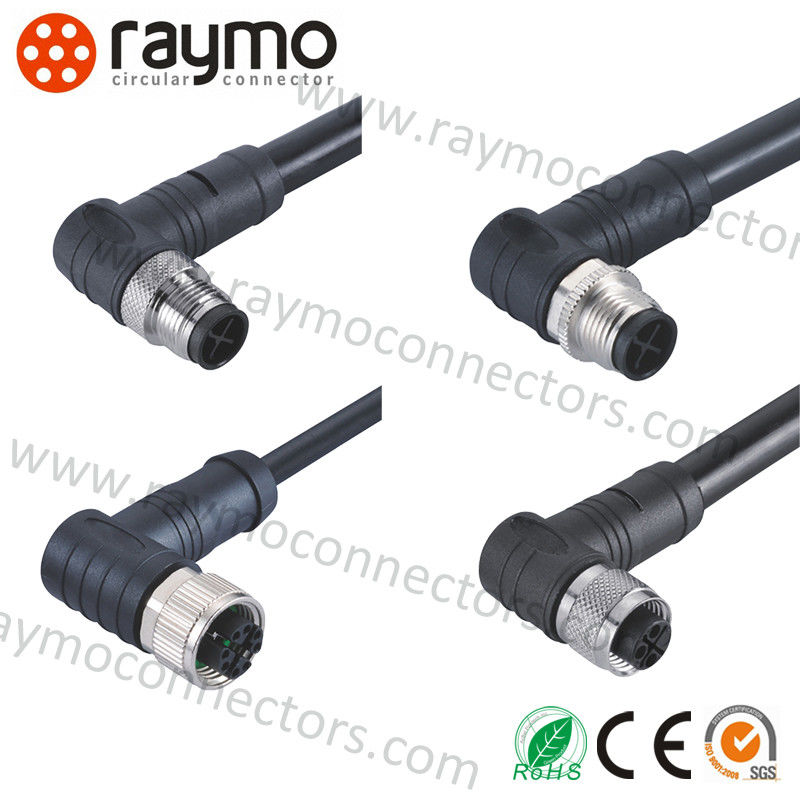

Description du connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure
Les connecteurs circulaires Raymo M12 facilitent la connexion simple et économique des signaux, des données et de l'alimentation dans l'industrie de l'automatisation. Les séries Raymo M12 sont largement utilisées dans de nombreuses applications d'automatisation, telles que les capteurs et actionneurs, CANopen, DeviceNET, Profibus, Profinet, EtherCAT, Ethernet, Interbus, CC-Link, servomoteur, caméra numérique, contrôle de processus ferroviaire, etc.
Spécifications du connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure
| Attribut Prct |
Valeur de l'attribut |
| Fabricant |
RAYMO |
| Nom Prct |
Connecteurs circulaires étanches |
| Taille du connecteur |
M12 |
| Genre du contact |
Broche (mâle), pôle (femelle) |
| Nombre de contacts |
8 contacts |
| Style de montage |
Coudé/angle droit |
| Style de terminaison |
Soudure/impression/PCB |
| Intensité nominale |
1.5-3A |
| Indice IP |
IP67 |
| Application |
Capteurs, actionneurs |
| Matériau du boîtier |
(1) Matériau du connecteur : Plastique PA+GF
(2) Câble moulé M8 mâle vers femelle
(3) Contacts : Laiton, plaqué or
(4) Matériau du câble : PVC/TPU |
| Calibre du fil |
24-28AWG |
| Certifications |
ISO9001/ CE/ ROHS2.0/ SGS |
| Plage de température |
-25°C, +80°C |
Données électriques et données mécaniques du connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure
| Contacts |
Courant nominal |
Tension |
Calibre/taille du fil |
| CA |
CC |
mm2 |
AWG |
| 3 broches |
3A |
50V |
60V |
0.25 |
24 |
| 4 broches |
3A |
50V |
60V |
0.25 |
24 |
| 5 broches |
3A |
30V |
30V |
0.25 |
24 |
| 6 broches |
1.5A |
30V |
30V |
0.14 |
26 |
| 8 broches |
1.5A |
30V |
30V |
0.14 |
26 |
Caractéristiques du connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure
- Conforme à IEC 61076-2-101, IEC 61076-2-111 ou IEC 61076-2-113
- La taille peut être M5, M8, M12, M16
- Bornes plaquées or
- Degré de protection IP67
- Codages A, B, D, X, Y(1/2/3/4), C, S, T, K, L, M disponibles
- Boîtier surmoulé en TPU et PA+GF ou en métal
- Excellente performance
- Étanchéité parfaite grâce au joint torique
- Longueur de câble personnalisée, options de câble PUR et PVC
Applications du connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure
- Capteurs et automatisation industrielle
- Acquisition de cibles
- Ordinateurs
- Automobile
- Acquisition de cibles
- Éclairage LED et affichage LED
- Vide
-
Industrie médicale
Nos avantages pour le connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure
- Fabricant d'origine
- Excellente équipe de R&D
- Plus de 10 ans d'expérience
- OEM et ODM acceptables
FAQ pour le connecteur circulaire étanche M12 coudé à angle droit à 8 broches pour test et mesure-Quelles sont vos conditions d'emballage ?
R : Généralement, nous emballons nos marchandises dans des sacs en PE et des cartons bruns.
OEM et ODM sont disponibles après avoir obtenu vos lettres d'autorisation.
-Votre entreprise est-elle un fabricant professionnel ?
R : Oui, nous sommes spécialisés dans la fabrication de connecteurs circulaires push-pull à verrouillage automatique et d'assemblages de câbles depuis 2010. Notre usine est un fabricant audité SGS et travaille sur www.alibaba.com depuis plus de 7 ans.
-Puis-je utiliser mon propre logo sur les produits ?
R : Oui, le logo, la taille et la conception des clients sont acceptables, les OEM et ODM sont les bienvenus.
Schéma du connecteur M12 pour montage sur panneau, connecteur de capteur circulaire étanche miniature
