CONNECTEUR SÉRIE D38999 FABRICANT OEM ODM
Tous types de connecteurs circulaires du fabricant OEM en Chine

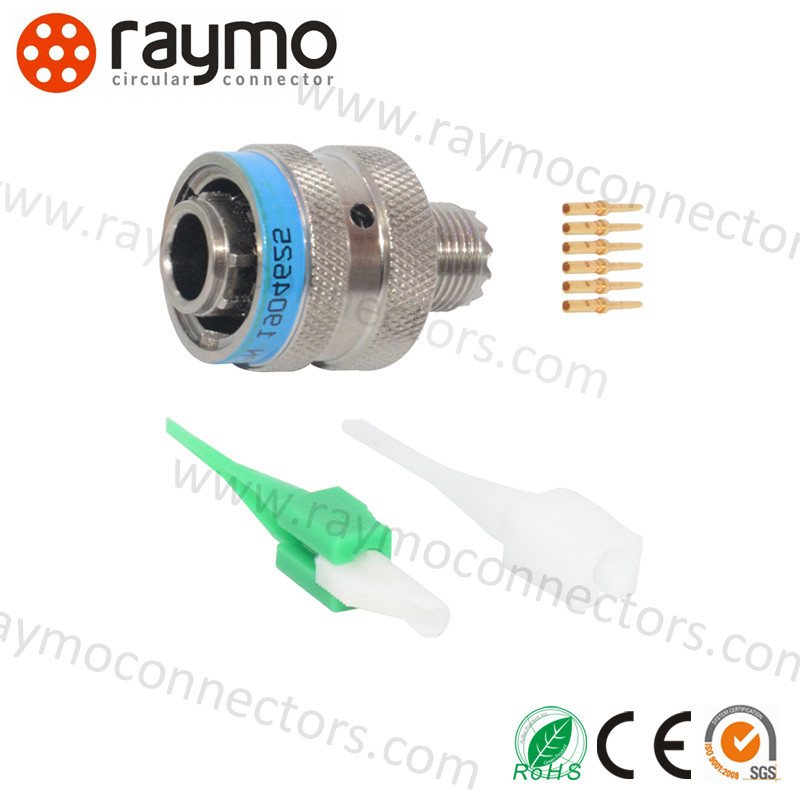

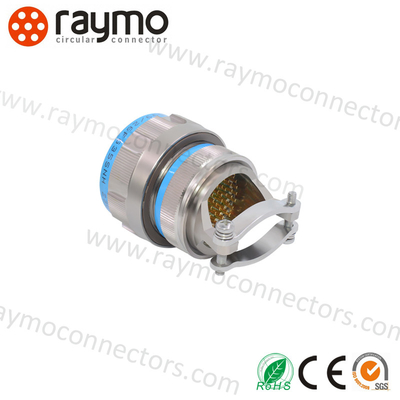

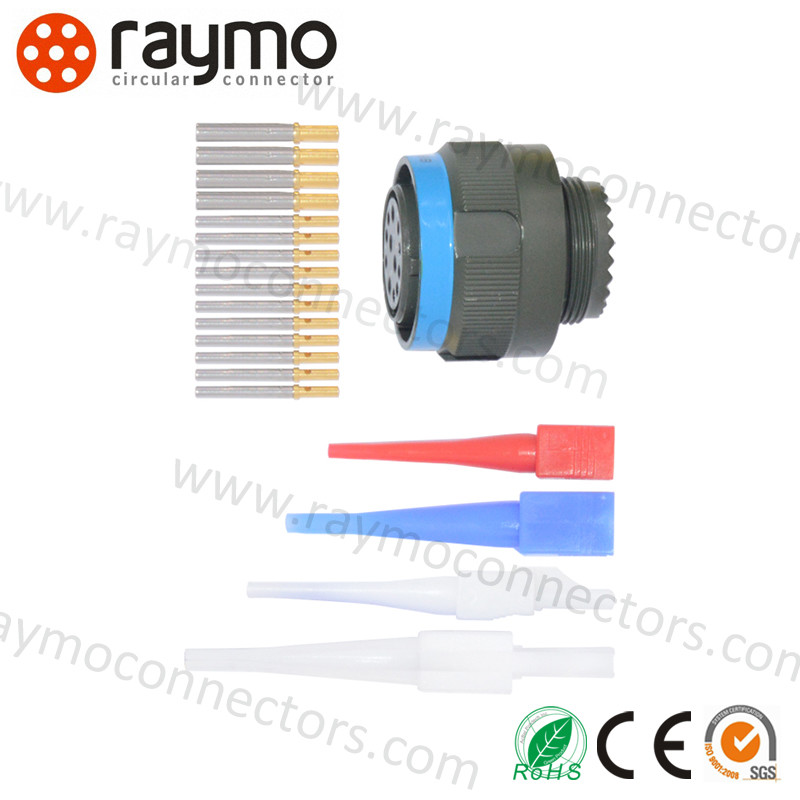

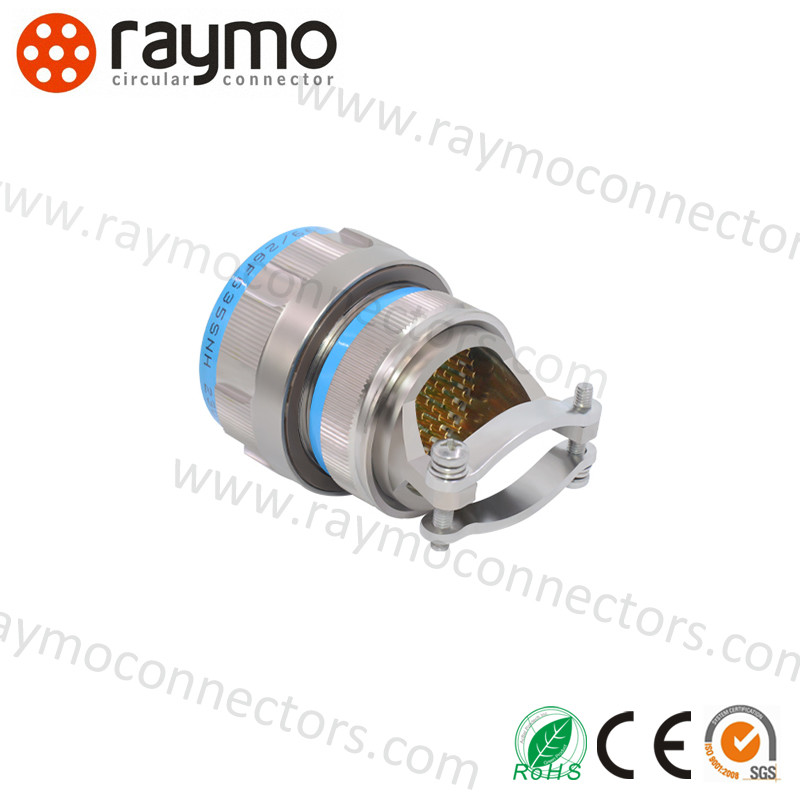

Description du produit Connecteurs militaires 38999 :
Précédemment connus sous le nom de MIL-C-38999, les connecteurs MIL-DTL-38999 sont disponibles en quatre séries : Série I, Série II, Série III et Série IV. Ce sont des connecteurs résistants à l'environnement qui utilisent des contacts à sertir amovibles et ont une plage de fonctionnement de -65 à +200 °C.
Connecteurs de la série I sont couplés par baïonnette et ont des propriétés de haute vibration. Ils sont protégés contre les chocs et sont idéaux pour les environnements soumis à des vents forts et à l'humidité. Ils sont utilisés lorsqu'un système de couplage à déconnexion rapide est requis.
Connecteurs de la série II sont couplés par baïonnette, ne sont pas protégés contre les chocs et ont un profil bas, ils sont donc utilisés lorsque le poids ou l'espace est limité, ou dans des situations de faible vibration, d'humidité élevée et de vent fort.
Connecteurs de la série III sont couplés par un filetage Tri-start à vis rapide, sont protégés contre les chocs et sont les mieux adaptés aux applications d'accouplement et de désaccouplement normaux et peuvent être utilisés dans des environnements à haute température, d'humidité, de vent ou de vibrations lorsqu'ils sont utilisés avec les accessoires corrects.Connecteurs de la série III sont le plus souvent utilisés dans les conceptions aérospatiales.
Connecteurs de la série IV sont couplés par un mécanisme Breech-Lok, sont protégés contre les chocs, légers et adaptés aux applications d'accouplement aveugle, et ils ont également des attributs de haute vibration. Ils sont bien adaptés aux environnements soumis à des vents forts et à l'humidité lorsqu'ils sont utilisés avec les accessoires appropriés.
Caractéristiques des connecteurs militaires 38999 III :
- Connecteur électrique de la série MIL-DTL-38999 Ⅲ
- B r i e f i n t r o d u c t i o n
- Conforme à la série GJB 599A(MIL-DTL-38999K)Ⅲ
- Couplage à filetage tri-start rapide avec mécanisme anti-découplage
- Petit volume, poids léger, haute densité de contacts
- Blindage EMI/RFI
- Contact à sertir amovible, broche protégée contre les chocs
- Les cavités de contact 12＃, 16＃ peuvent être remplies de contacts à fibre optique
- Les cavités de contact 12＃, 10＃, 8＃ peuvent être remplies de contacts coaxiaux ou de contacts de blindage
- Coque ignifuge, coque en matériau composite et coque en alliage d'aluminium avec divers placages
- Résistant aux fortes vibrations à haute température et appliqué dans des environnements difficiles comme le vent, le sable, l'humidité, etc.
- Norme d'entreprise : 21E0.204.102JT
|
|
|
|
|
|
|
Série I / Série II / Série III / Série IV
|
|
|
|
|
|
3 / 4 / 5 / 6 / 8 / 10 / 12 / 13 / 19 / 22 / 37 / 66 / 79 broches
|
|
|
|
|
|
A / B / C / D / E / F / G / H / J
|
|
|
|
|
|

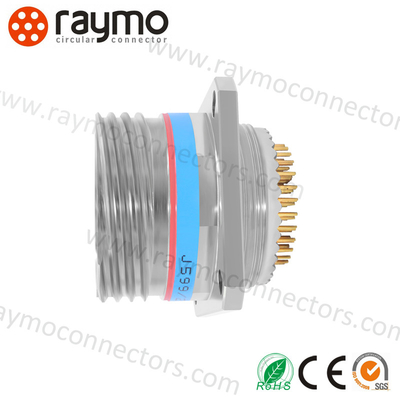

Montage sur câble / Montage sur panneau
|
Caractéristique de montage
|
|
|
|
|
|
|
5 A / 7,5 A / 13 A / 23 A / 40 A
|
|
|
≥5000 MΩ à 25 °C et 65 % HR max.
|
|
|
|
|
|
＞500 cycles d'accouplement
|
|
|
-65℃ à +175℃ / -65℃ à +200℃
|
| [Mécanique] |
[Électrique] |
| Boîtier : |
Alliage d'aluminium/acier inoxydable |
Résistance de contact et courant nominal |
| Placage : |
W - placage au cadmium vert olive |
Contact
taille |
Fonctionnement
dia.(mm) |
Contact
résistance(mΩ) |
Évaluation
courant(A) |
| F - placage au nickel autocatalytique |
22D |
Φ0,76 |
≤12 |
5 |
| K - acier inoxydable passif |
20# |
Φ1,00 |
≤5 |
7,5 |
| Isolant : |
Thermoplastique ou thermodurcissable |
16# |
Φ1,60 |
≤2,5 |
13 |
| Œillet et joint : |
Caoutchouc de silicone |
16# |
Φ2,40 |
≤1,5 |
23 |
| Contact : |
Alliage de cuivre plaqué or, sertissage, soudure, PCB |
10# |
Φ3,15 |
≤1,0 |
40 |
| Endurance : |
500 cycles |
Blindage EMI : |
| Vibration : |
60 g, avec cyclage thermique et
accessoires de simulation (36 heures) |
100 MHz～1 GHz : atténuation minimale 85 dB
1 GHz～10 GHz : atténuation minimale 50 dB |
| |
Aléatoire : à haute température, fréquence
100～1000 Hz, densité spectrale de puissance 1 g2/Hz, rms 41,7 g à température ambiante, fréquence 100～1000 Hz, densité spectrale de puissance 5 g2/Hz, rms 49,5 g |
Environnement d'exploitation |
| Choc : |
À 3 ms demi-sinusoïde, valeur de crête de l'accélération : 300 g |
Les prcts peuvent être utilisés dans des environnements difficiles comme
fortes vibrations, pluie, sable, chaleur humide, etc. |
Paramètres techniques des connecteurs militaires 38999 :
Numérotation des pièces des connecteurs militaires 38999 :
Applications des connecteurs militaires 38999 :
Informations sur l'entreprise Connecteurs militaires 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la prction de toutes sortes de câbles et de son adaptateur de connecteur associé. Avec le câble RED/Teradek Bond/ARRI Camera, le câble d'alimentation Canon / Sony Camera, le câble SDI, le câble USB, le câble vidéo, le câble CCD... Nous fournissons différents services OEM/ODM qui servent différentes applications et exigences.
Nos prcts sont largement utilisés dans toutes sortes d'environnements et d'applications difficiles, comme les dispositifs de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, il a une excellente compatibilité avec de nombreux fournisseurs de premier plan.
Nous adhérons toujours à l'esprit d'innovation, continuons à intrce de nouvelles séries de prcts, notamment M5, M8, M9, M12, M16, M23 et d'autres connecteurs de données. Avec les certificats IP68, ISO9001, Rohs, CE, REACH approuvés.
Personnalisation des connecteurs militaires 38999 :
Connecteurs circulaires RAYMO LEMO Push Pull
- Nom de la marque : RAYMO
- Numéro de modèle : connecteur Fischer
- Lieu d'origine : CHINE
- Placage de contact : Or
- Sexe : Mâle/Femelle
- Style d'accouplement : Push-Pull
- Connecteurs métriques durs
- Connecteurs de cordon électrique
- Connecteurs circulaires industriels
Tous les connecteurs peuvent être personnalisés selon les demandes des clients !
Assistance et services des connecteurs militaires 38999 :
Support technique et service pour les connecteurs circulaires Push Pull
Nous fournissons un support technique et un service complets pour nos connecteurs circulaires Push Pull. Notre équipe possède une grande expérience dans la fourniture de solutions techniques pour diverses applications.
Notre équipe est disponible pour aider les clients à l'installation, au dépannage et aux réparations. Nous proposons également une assistance et une formation sur site pour garantir que les clients sont en mesure d'utiliser le prct au maximum de son potentiel.
Nous nous engageons à fournir un excellent service client et notre équipe est disponible 24h/24 et 7j/7 pour répondre à toutes les questions ou fournir une assistance technique.
Nous proposons également une large gamme de services après-vente, tels que des extensions de garantie et des mises à niveau de prct.
Si vous avez des questions ou avez besoin d'aide, n'hésitez pas à nous contacter.
FAQ :
-
Q1. Puis-je avoir un échantillon ?
Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité. Certains échantillons sont gratuits, et certains échantillons doivent être payés à l'avance et le coût sera remboursé après une commande ultérieure.
Q2. Qu'en est-il du délai de livraison de la prction ?
Nous avons du stock, livraison rapide en dessous de 5 000 pièces.
Q3. Comment expédiez-vous les marchandises et combien de temps faut-il pour qu'elles arrivent ?
Nous expédions souvent par DHL, UPS, FedEx, TNT, SF ou EMS. Il faut généralement 3 à 5 jours pour arriver.
Q4. L'OEM est-il disponible ?
Oui. Nous avons une riche expérience et une bonne capacité à intégrer votre conception et votre idée dans un prct réel, normalement, il faut environ 20 à 30 jours pour un nouveau prct, de la conception du moule à la prction finale.
