ONC-BS russe, RBM4, SNTS23, SNTS127,2RMT, 2RMD, 2RTT, les connecteurs arrivent !!!
Tous les types de connecteurs circulaires du fabricant OEM en Chine
Description du produit Militaire ONC-BS-1(2) CONNECTEURS :

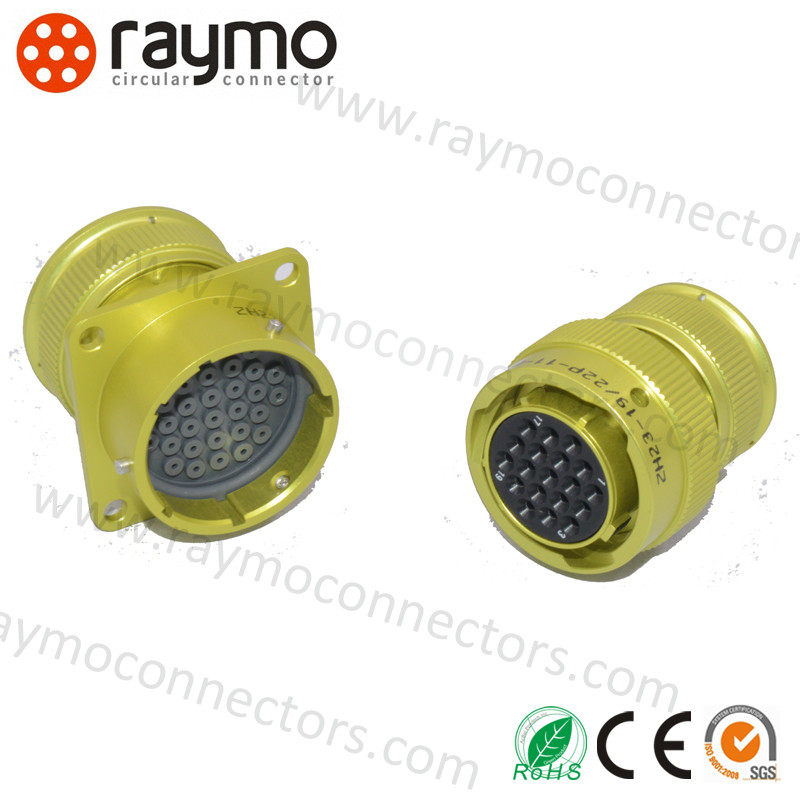

Série ZH23 ENConnecteur électrique à baïonnette résistant à l'environnement Série ZH23 (Norme militaire russe SNTS23 / SNTs23)
Les connecteurs à baïonnette de la série ZH23 présentent les caractéristiques suivantes : résistance à l'environnement, positionnement à cinq boutons, anti-insertion et connexion rapide à baïonnette. Utilisés dans les circuits basse fréquence AC et DC.
Militaire ZH23 SNTS23 SNTs23 CARACTÉRISTIQUES DES CONNECTEURS
- Taille compacte : idéale pour les applications où l'espace est limité.
- Hautes performances : capable de gérer des débits de données et des niveaux de puissance élevés malgré sa petite taille, ce qui le rend adapté à un large éventail d'applications.
- Construction durable : fabriqué avec des matériaux de haute qualité pour garantir une longue durée de vie, même dans des environnements difficiles.
- Installation facile : permet une installation et un démontage rapides et faciles, ce qui permet de gagner du temps et des efforts lors de l'assemblage et de la maintenance.
Indicateurs techniques pour Militaire ZH23 SNTS23 SNTs23 CONNECTEURS
| Performance technique |
|
Tension de fonctionnement
|
Classe |
Tension de fonctionnement (V) |
Tension d'essai (V) |
| A |
700 |
2100 |
| B |
500 |
1850 |
| C |
400 |
1600 |
| Courant de contact |
Φ1.0 |
Φ1.5 |
Φ2.0 |
| 11A |
20A |
35A |
| Résistance de contact |
Φ1.0 |
Φ1.5 |
Φ2.0 |
| ≤7.4 mΩ |
≤2.5 mΩ |
≤1.6 mΩ |
Description du modèle Militaire ZH23 SNTS23 SNTs23 CONNECTEURS
| N° |
Code |
Code russe |
Code chinois |
| 1 |
Série |
SNTS23 |
ZH23 |
| 2 |
Contacts |
3.4.7.10.19.24.28.32.41.43.45.55.61 |
3.4.7.10.19.24.28.32.41.43.45.55.61 |
| 3 |
Taille de la coque (mm) |
14.18.22.24.27.30.33.36.39 |
14.18.22.24.27.30.33.36.39 |
| 4 |
Genre du contact |
B (mâle) |
B (mâle) |
| P (femelle) |
P (femelle) |
| 5 |
Type de connecteur |
1-Prise avec fixation simple de la queue |
| 2-Prise avec fixation de câble à pince droite |
| 4-Prise avec fixation de câble à pince coudée |
| 6-Fiche avec fixation de câble à pince droite |
| 8-Fiche avec fixation de câble à pince coudée |
| 11-Fiche avec fixation simple de la queue |
| 12-Prise avec fixation de queue de type manchon thermoplastique 09 |
| 13-Fiche avec fixation de queue de type manchon thermoplastique 09 |
| 6 |
Position de la clé |
Non marqué - position de clé standard |
Non marqué - position de clé standard |
| a (b, v, g) |
a.b.c.d |
| 7 |
Version tout climat |
B |
| Numéro de pièce : |
|
|
|
|
Russe
|
Chinois |
Anglais |
Description |
| SNTS23-3/14V-1-V |
zh23-3/14B-1-B |
SNTs23-3/14V-1-V |
Série ZH23 Taille de la coque 14 Prise mâle à 3 broches avec fixation simple de la queue |
| SNTS23-3/14V-6A-V |
zh23-3/14B-6a-B |
SNTs23-3/14V-6A-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 3 broches avec fixation droite de la queue (Position de la clé : A) |
| SNTS23-3/14V-6-V |
zh23-3/14B-6-B |
SNTs23-3/14V-6-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 3 broches avec fixation droite de la queue |
| SNTS23-3/14R-1A-V |
zh23-3/14P-1a-B |
SNTs23-3/14R-1A-V |
Série ZH23 Taille de la coque 14 Prise mâle à 3 broches avec fixation simple de la queue (Position de la clé : A) |
| SNTS23-3/14R-1-V |
zh23-3/14P-1-B |
SNTs23-3/14R-1-V |
Série ZH23 Taille de la coque 14 Prise femelle à 3 broches avec fixation simple de la queue |
| SNTS23-4/14V-1B-V |
zh23-4/14B-1b-B |
SNTs23-4/14V-1B-V |
Série ZH23 Taille de la coque 14 Prise mâle à 4 broches avec fixation simple de la queue (Position de la clé : B) |
| SNTS23-4/14V-1-V |
zh23-4/14B-1-B |
SNTs23-4/14V-1-V |
Série ZH23 Taille de la coque 14 Prise mâle à 4 broches avec fixation simple de la queue |
| SNTS23-4/14V-2-V |
zh23-4/14B-2-B |
SNTs23-4/14V-2-V |
Série ZH23 Taille de la coque 14 Prise mâle à 4 broches avec fixation droite de la queue |
| SNTS23-4/14V-6B-V |
zh23-4/14B-6b-B |
SNTs23-4/14V-6B-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 4 broches avec fixation droite de la queue (Position de la clé : B) |
| SNTS23-4/14V-6-V |
zh23-4/14B-6-B |
SNTs23-4/14V-6-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 4 broches avec fixation droite de la queue |
| SNTS23-4/14V-8-V |
zh23-4/14B-8-B |
SNTs23-4/14V-8-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 4 broches avec fixation coudée de la queue |
| SNTS23-4/14V-11-V |
zh23-4/14B-11-B |
SNTs23-4/14V-11-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 4 broches avec fixation simple de la queue |
| SNTS23-4/14V-13B-V |
zh23-4/14B-13b-B |
SNTs23-4/14V-13B-V |
Série ZH23 Taille de la coque 14 Fiche mâle à 4 broches avec fixation de queue de type manchon thermoplastique 09 (Position de la clé : B) |
| SNTS23-4/14R-1-V |
zh23-4/14P-1-B |
SNTs23-4/14R-1-V |
Série ZH23 Taille de la coque 14 Prise femelle à 4 broches avec fixation simple de la queue |
| SNTS23-4/14R-2B-V |
zh23-4/14P-2b-B |
SNTs23-4/14R-2B-V |
Série ZH23 Taille de la coque 14 Prise femelle à 4 broches avec fixation droite de la queue (Position de la clé : B) |
| SNTS23-4/14R-8-V |
zh23-4/14P-8-B |
SNTs23-4/14R-8-V |
Série ZH23 Taille de la coque 14 Fiche femelle à 4 broches avec fixation coudée de la queue |
Applications des CONNECTEURS militaires ONC-BS :
Informations sur l'entreprise CONNECTEURS militaires 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la production de toutes sortes de câbles et de leurs adaptateurs de connecteurs associés. Avec le câble RED/Teradek Bond/ARRI Camera, le câble d'alimentation Canon / Sony Camera, le câble SDI, le câble USB, le câble vidéo, le câble CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences.
Nos produits sont largement utilisés dans toutes sortes d'environnements et d'applications difficiles, comme les dispositifs de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, il a une excellente compatibilité avec de nombreux fournisseurs de premier plan.
Nous adhérons toujours à l'esprit d'innovation, continuons à introduire de nouvelles séries de produits, notamment M5, M8, M9, M12, M16, M23 et d'autres connecteurs de données. Avec les certificats IP68, ISO9001, Rohs, CE, REACH approuvés.
Personnalisation des CONNECTEURS militaires ONC-BS :
Connecteurs circulaires RAYMO LEMO Push Pull
- Nom de la marque : RAYMO
- Numéro de modèle : connecteur Fischer
- Lieu d'origine : CHINE
- Placage de contact : Or
- Genre : Mâle/Femelle
- Style d'accouplement : Push-Pull
- Connecteurs métriques durs
- Connecteurs de cordon électrique
- Connecteurs circulaires industriels
Tous les connecteurs peuvent être personnalisés selon les demandes des clients !
Support et services des CONNECTEURS militaires ONC-BS :
Support technique et service pour les connecteurs Push Pull circulaires
Nous fournissons un support technique et un service complets pour nos connecteurs Push Pull circulaires. Notre équipe possède une grande expérience dans la fourniture de solutions techniques pour diverses applications.
Notre équipe est disponible pour aider les clients à l'installation, au dépannage et aux réparations. Nous offrons également une assistance et une formation sur site pour garantir que les clients sont en mesure d'utiliser le produit au maximum de son potentiel.
Nous nous engageons à fournir un excellent service client et notre équipe est disponible 24h/24 et 7j/7 pour répondre à toutes les questions ou fournir une assistance technique.
Nous proposons également une large gamme de services après-vente, tels que des extensions de garantie et des mises à niveau de produits.
Si vous avez des questions ou avez besoin d'aide, n'hésitez pas à nous contacter.
FAQ :
-
Q1. Puis-je avoir un échantillon ?
Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité. Certains échantillons sont gratuits, et certains échantillons doivent être payés à l'avance et le coût sera remboursé après une commande ultérieure.
Q2. Qu'en est-il du délai de production ?
Nous avons du stock, livraison rapide en dessous de 5 000 pièces.
Q3. Comment expédiez-vous les marchandises et combien de temps faut-il pour qu'elles arrivent ?
Nous expédions souvent par DHL, UPS, FedEx, TNT, SF ou EMS. Il faut généralement 3 à 5 jours pour arriver.
Q4. L'OEM est-il disponible ?
Oui. Nous avons une riche expérience et une bonne capacité à intégrer votre conception et votre idée dans un produit réel, cela prend normalement environ 20 à 30 jours pour un nouveau produit, de la conception du moule à la production finale.
