Connecteur ultra-compact à baïonnette série OHS-BC-1(2), taille de boîtier 14, douille mâle à 10 broches - OHS-BC-1-10/14-V1-1-V
Description du produit IndustrielOHS-BC-1(2)CONNECTEURS :
OHS-BC-1(2)
Les connecteurs ultra-compacts à baïonnette de la série OHS adoptent principalement la technologie des connecteurs russes. Ce type de connecteur est largement utilisé dans les circuits CC et CA de divers instruments électriques, radio et de contrôle. Il se compose de fiches et de douilles, avec des positions de clé à plusieurs niveaux pour l'installation. Le mode de couplage du connecteur est de type baïonnette. La douille n'a pas d'accessoire de queue et la fiche a un accessoire de queue en plastique droit. Dans le même temps, il peut être associé et échangé avec les pièces d'origine de la série russe OHS-BC-1(2).
Connecteurs OHS-BC-1(2), conçus pour fonctionner dans des circuits électriques continus,
alternatifs (souvent jusqu'à 3 MHz) et des courants d'impulsion.
Les connecteurs OHS-BC-1(2) se composent d'une fiche à accouplement hermétique et de douilles non hermétiques
pour un montage en volume, ils ont une polarisation multipolaire du corps, protégeant
contre les accouplements non autorisés.
Accouplement des connecteurs - à baïonnette.
Les fiches sont fabriquées sans gaine, les douilles avec une gaine droite en plastique.
Les schémas de disposition des contacts, le nombre et les diamètres des contacts sont indiqués dans le tableau 1.
Revêtement des contacts dans les connecteurs : OHS-BC-1 - argent, OHS-BC-2 - or.
Les connecteurs sont fabriqués pour le montage intérieur dans des conditions climatiques
conformément aux exigences techniques BR0.364.030 TU, (acceptation "5").
| TYPE DE CONNECTEUR | Douille |
| TYPE DE CONTACT | Mâle |
| NOMBRE DE POSITIONS | 10 broches |
| TAILLE DU BOÎTIER | 14 |
| MATÉRIAU DES CONTACTS | Alliage de cuivre plaqué or/argent |
| MATÉRIAUX ISOLANTS | PPS |
| MATÉRIAU DU BOÎTIER | Traitement de surface anodisé en alliage d'aluminium, placage nickel en alliage de zinc (qualité industrielle) |
| TAILLE DES CONTACTS | Φ1.0 |
| COURANT MAXIMAL PAR CONTACT | 3.0A |
| SOMME DES COURANTS | 30A |
| TENSION NOMINALE | 250V |
| RÉSISTANCE DE CONTACT | ≤5MΩ |
| TERMINAISON DES CONTACTS | Soudure |
| TYPE DE FIXATION | Connexion à baïonnette |
| NOMBRE D'INSERTIONS ET DE RETRAITS | 250 |
| TEMPÉRATURE DE FONCTIONNEMENT | -60°C – +85°C |

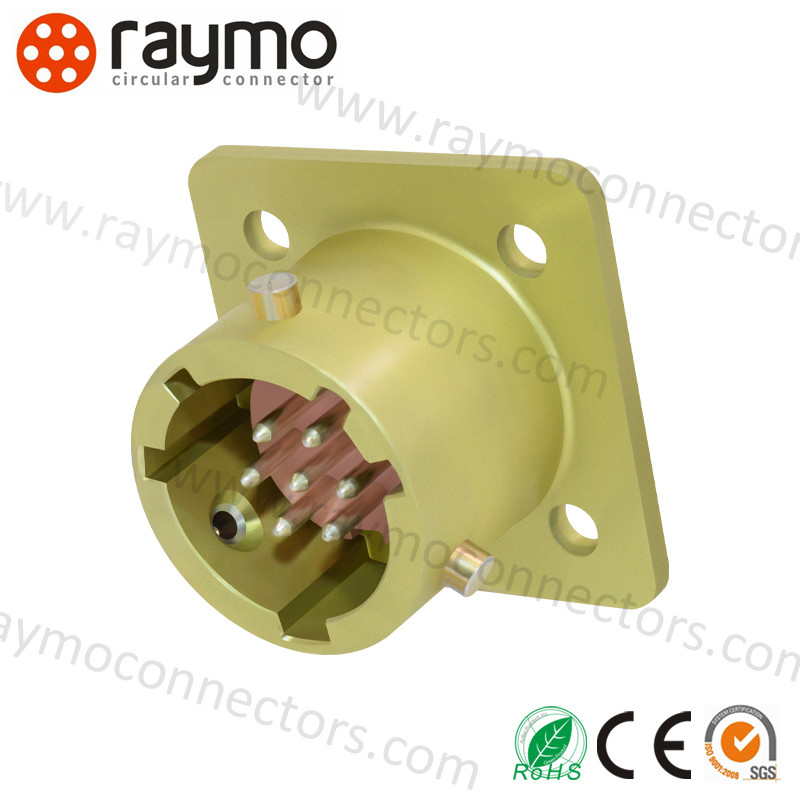

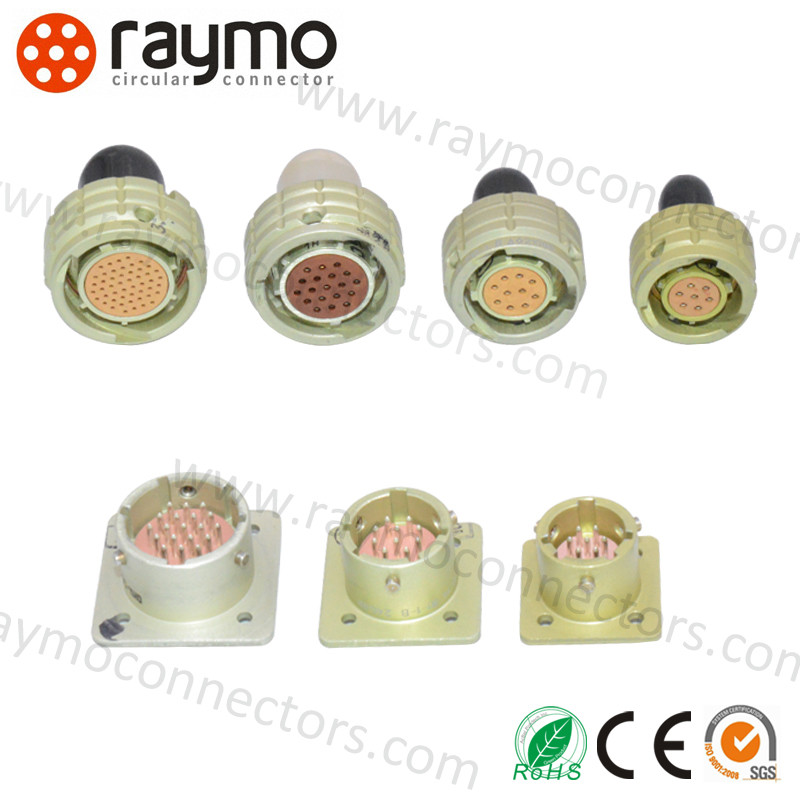

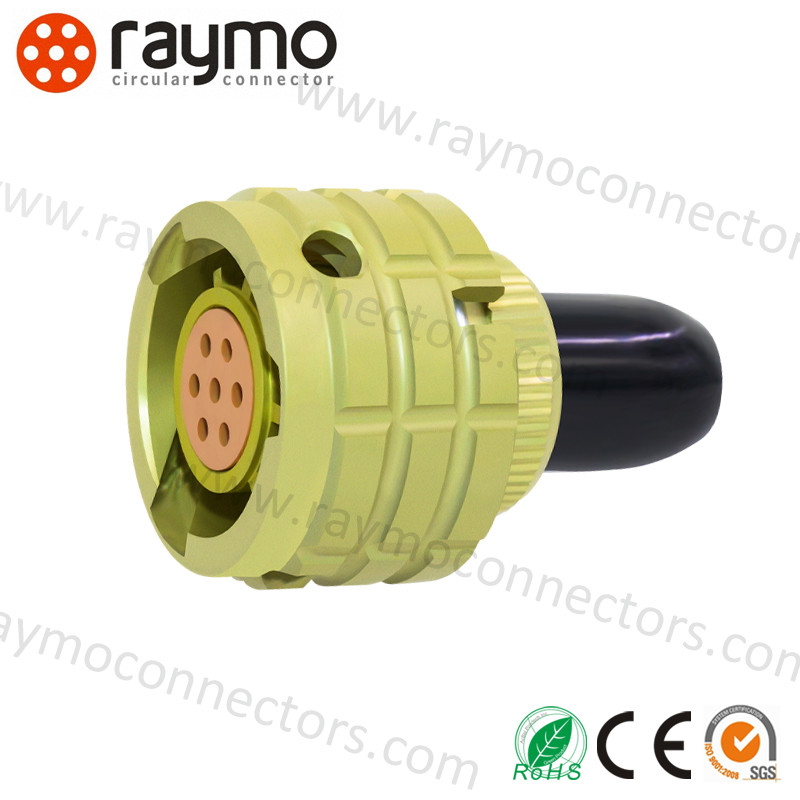

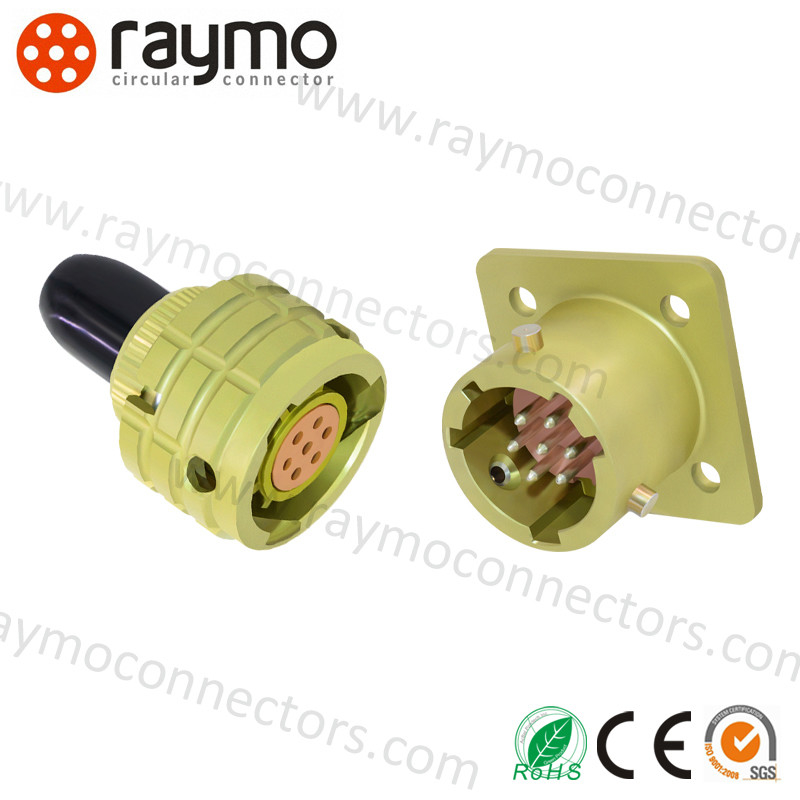

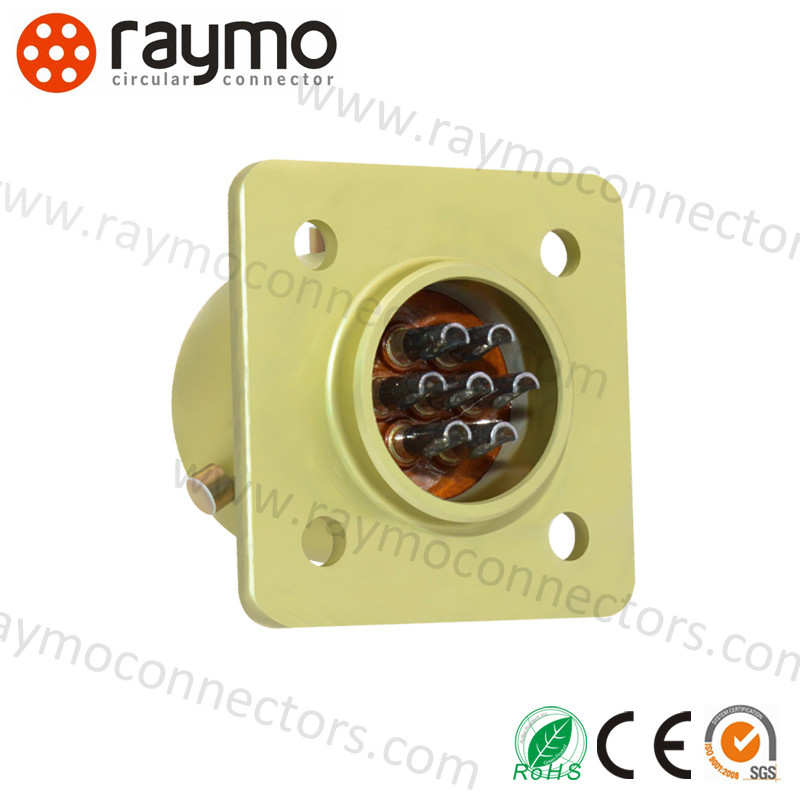

Photos des produits
Fiche technique des produits
| Connecteur électrique ultra-compact série OHS | |
| 1. Indicateurs techniques | |
| Indicateur | Valeur |
| Résistance de contact | ≤5mΩ |
| Résistance d'isolement | ≥1000MΩ (Dans des conditions normales) |
| Température ambiante | - 60°C~85°C |
| Vibration | 1-5000HZ 20g |
| Choc | 1000g (une fois) ; 100g (plusieurs fois) ; |
| Diamètre du contact | Φ1.0mm |
| Durée de vie mécanique | Insertion et retrait 250 fois |
| Heures de fonctionnement | 5000 heures |
| Garantie | 15 ans |
| 2. Courant de fonctionnement, Tension de fonctionnement | | | | |
| Taille standard du boîtier | Numéro de contact | Courant de fonctionnement d'un seul contact (A) | Courant total (A) | Tension de fonctionnement (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| N° de pièce russe | N° de pièce chinois |
| OHS-BC-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V |
| OHS-BC-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V |
| OHS-BC-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V |
| OHS-BC-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V |
| OHS-BC-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V |
| OHS-BC-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V |
| N° de pièce russe | N° de pièce chinois |
| OHS-BC-1-4/10-P2-1-V | OHS-BC-1-4/10-P2-1-V |
| OHS-BC-1-7/12-P2-1-V | OHS-BC-1-7/12-P2-1-V |
| OHS-BC-1-10/14-P2-1-V | OHS-BC-1-10/14-P2-1-V |
| OHS-BC-1-19/18-P2-1-V | OHS-BC-1-19/18-P2-1-V |
| OHS-BC-1-32/22-P2-1-V | OHS-BC-1-32/22-P2-1-V |
| OHS-BC-1-50/27-P2-1-V | OHS-BC-1-50/27-P2-1-V |
