Aperçu ProduitsConnecteur J30JJ30J série 21 broches D83513 Micro-D connecteur IP67

J30J série 21 broches D83513 Micro-D connecteur IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: RAYMO
Certification: RoHS, Reach, SGS, ISO:9001-2015
Numéro de modèle: Le numéro de série est le numéro de série.
Quantité de commande min: 1 pièce
Prix: 2.99-14.99USD/piece
Détails d'emballage: Sac et carton de PE
Délai de livraison: 7 jours
Conditions de paiement: Western Union, T / T, , D / P, D / A, , L / C
Capacité d'approvisionnement: 5000 pièces/semaine
Contactez
Remplacement: Connecteurs micro-D de la série ITT Cannon MDM Standard: Le nombre d'heures de travail
Type de connecteur: Prise Type de contact: Épingle mâle
Nombre de positions: 21 Coquille: Aluminium
Substituer: Connecteurs micro-D ITT Cannon série MDM Standard: D83513
Mettre en évidence:

Connecteur électrique étanche Micro-D

,

Connecteur d'alimentation étanche IP67

Série J30J Micro-D Norme industrielle 0,1 à 15 mm2 Série de section de fil Connecteur d'alimentation étanche IP67
Spécifications du produit
Attribut Valeur
Remplacement Connecteurs micro-D de la série ITT Cannon MDM
La norme D83513
Type de connecteur Le bouchon
Type de contact Épingle mâle
Nombre de postes 21
Coquille extérieure D'aluminium
Vue d'ensemble du produit

La série Raymo J30J est un petit connecteur à haute densité utilisé là où les connecteurs standard d-sub étaient généralement utilisés, mais la taille et le poids sont préoccupants.Il est équivalent aux connecteurs micro-D de la série ITT Cannon MDM D83513.

Principales caractéristiques
  • Cette série est équivalente à la série USA MDM

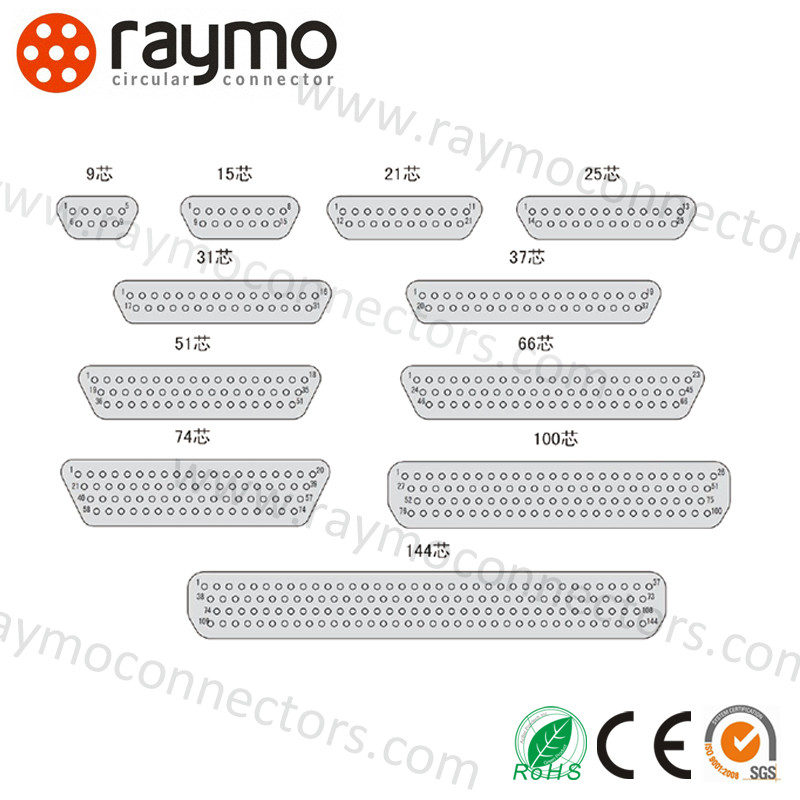

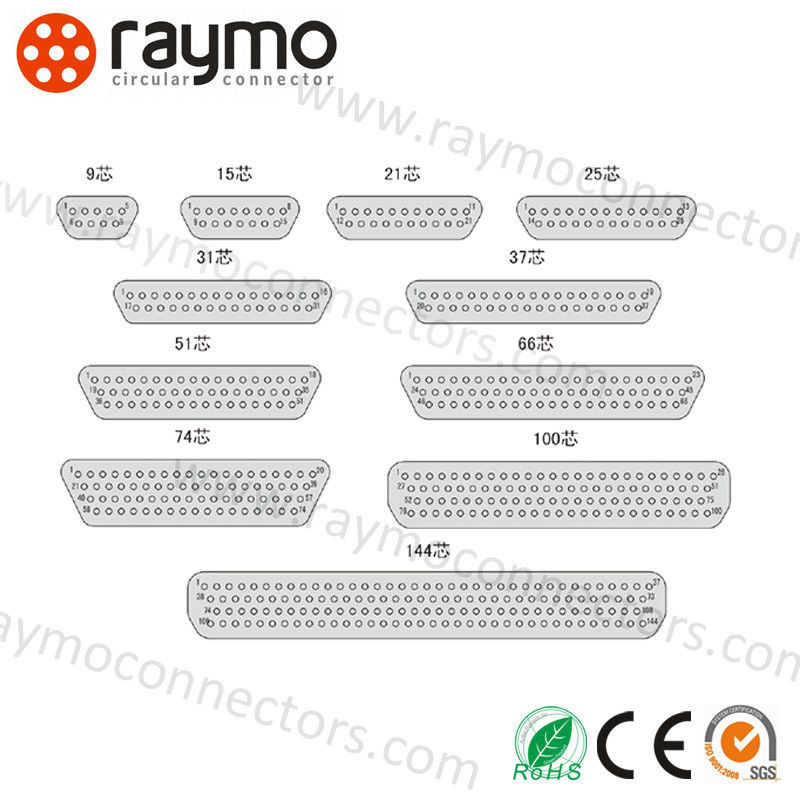

  • Neuf types disponibles: 9, 15, 21, 25, 31, 37, 51, 74, 100 positions
  • Surface de la section du fil d'accouplement: 0,115 mm2
  • Pins souples à haute densité
  • Conforme à la condition technique des connecteurs électroniques rectangulaires miniatures de la série J30 Q/Ln.J6-69-92
Paramètres détaillés
Catégorie Connecteurs micro-D de la série ITT Cannon MDM
Numéro de pièce Le numéro de série est le numéro de série.
Type de connecteur Le bouchon
Les orientations Flanche carrée hermétique
Type de contact Épingle mâle
Nombre de postes 21
Type de montage Montage du panneau
Termination du contact L'autre partie
Classement de protection Pour la protection contre la corrosion
Performance technique
Voltage de test 600 Vac au niveau de la mer
150 Vac à 70 000 pieds (23410 mètres)
Notation actuelle 3 ampères
Résistance au contact 8 milliomètres maximum à 3 ampères
10 milliomètres maximum à 1 milliampère: méthode 307 ML-STD-202
Résistance à l'isolation 5000 mégaohms minimum à 500 Vdc
Perméabilité magnétique 2.0μ (connecteurs moins matériel)
Vacuum thermique par la NASA SP-R-0022 (seulement pour la classe spatiale)
La vie d'accouplement 500 cycles au minimum
Spray au sel 48 heures ML-STD-1344 Méthode 1001 Condition B
Images du produit

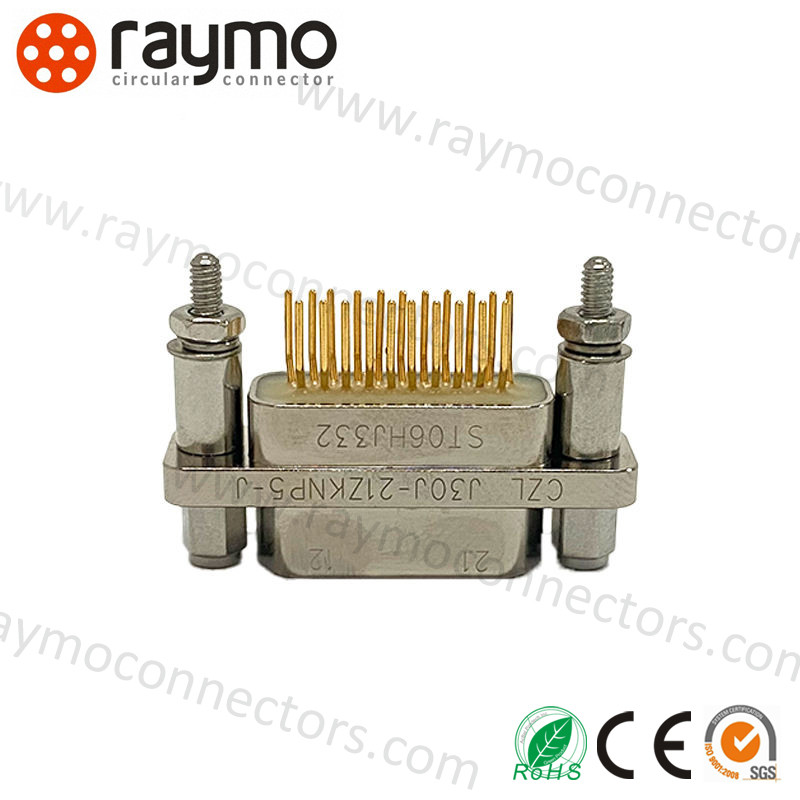

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Applications
  • Avionique, radars
  • Missiles et systèmes de guidage
  • Équipement médical
  • Équipement d'essai à main
  • Les satellites
  • La robotique
  • Équipement géophysique
À propos de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

En tant que professionnel de la conception et de la fabrication de toutes sortes de connecteurs et de câbles spéciaux,nous avons accumulé une riche expérience dans le développement et la production de divers câbles et adaptateurs de connecteurs connexes, y compris le câble RED / Teradek Bond / ARRI, câble d'alimentation pour appareil photo Canon/Sony, câble SDI, câble USB, câble vidéo, câble CCD.

Nos produits sont largement utilisés dans des environnements et des applications difficiles, y compris les dispositifs de contrôle industriels, les équipements médicaux, les équipements de mesure et d'inspection,équipements audio et visuels et applications exigeantes.

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED facility
Notre service
  • Haute qualité: machine CNC, ingénieur professionnel, ouvrier qualifié, QC responsable assurer nos produits de haute qualité
  • OEM et ODM: les services OEM et ODM sont les bienvenus
  • Politique des échantillons: échantillon gratuit et commande d'échantillons sont acceptés
  • Livraison rapide: 3 à 5 jours ouvrables après réception du paiement pour les connecteurs normaux
  • Réponse rapide: dans les 24 heures pour votre demande et toute autre question
  • Service après-vente: Suivre votre envoi. Fournir des solutions professionnelles à vos questions
