Aperçu ProduitsConnecteur J30JLa série J30J est une prise électrique imperméable à l'eau à 25 broches

La série J30J est une prise électrique imperméable à l'eau à 25 broches

J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: RAYMO
Certification: RoHS, Reach, SGS, ISO:9001-2015
Numéro de modèle: Le nombre de points de contrôle est le suivant:
Quantité de commande min: 1 pièce
Prix: 2.99-14.99USD/piece
Détails d'emballage: Sac et carton de PE
Délai de livraison: 7 jours
Conditions de paiement: Western Union, T / T, , D / P, D / A, , L / C
Capacité d'approvisionnement: 5000 pièces/semaine
Contactez
Remplacement: Connecteurs micro-D de la série ITT Cannon MDM Standard: Le nombre d'heures de travail
Type de connecteur: Prise Type de contact: Épingle mâle
Nombre de positions: 25 Pointu: Le type d'appareil est le suivant:
Substituer: Connecteurs micro-D ITT Cannon série MDM Standard: D83513
Mettre en évidence:

Connecteur d'alimentation étanche à 25 broches

,

Connecteur d'alimentation étanche de la série MDM

Connecteur d'alimentation étanche à 25 broches de la série J30J
Spécifications du produit
Remplacement Connecteurs micro-D de la série ITT Cannon MDM
La norme D83513
Type de connecteur Le bouchon
Type de contact Épingle mâle
Nombre de postes 25
Forme D-SUB-TYPE
Vue d'ensemble du produit
La série Raymo J30J est un petit connecteur à haute densité conçu pour des applications où les connecteurs standard D-sub sont généralement utilisés, mais la taille et le poids sont des facteurs critiques.Ces connecteurs sont équivalents aux connecteurs micro-D de la série ITT Cannon MDM D83513.
Principales caractéristiques
  • Équivalent aux connecteurs de la série USA MDM

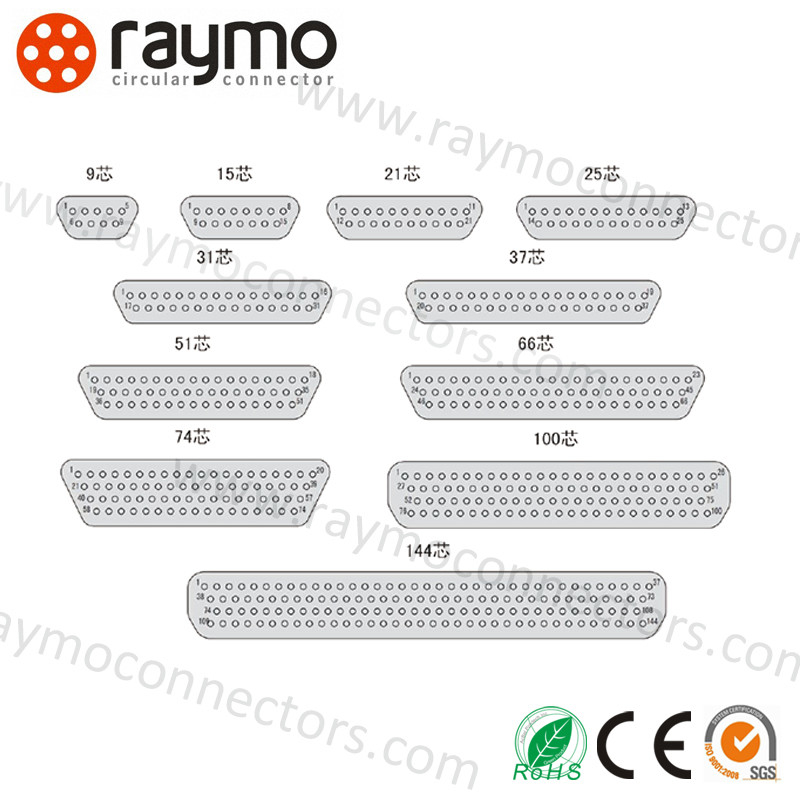

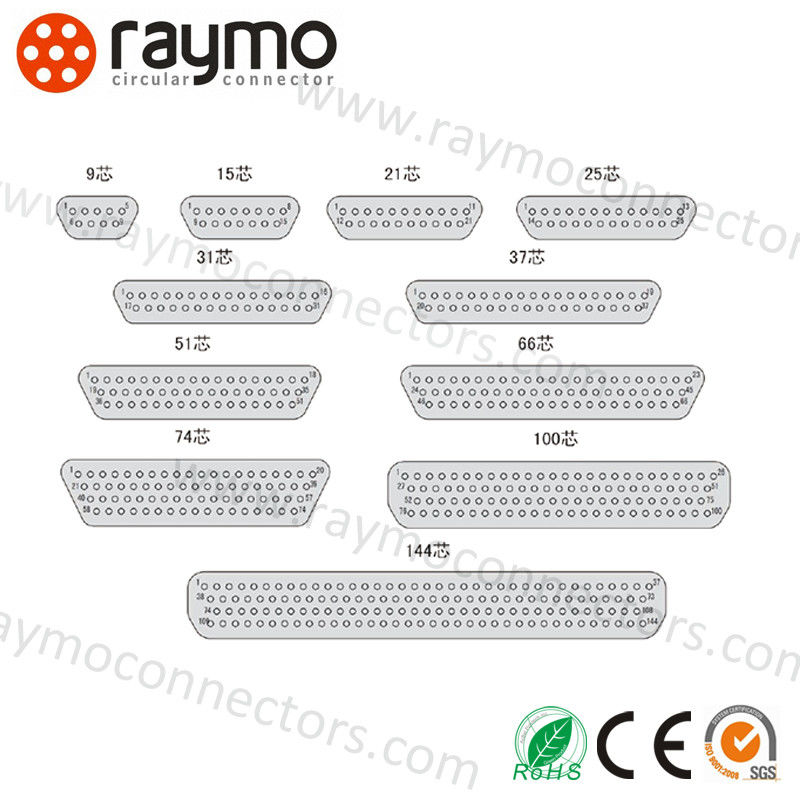

  • Disponible en neuf configurations: 9, 15, 21, 25, 31, 37, 51, 74 et 100 broches
  • Surface de la section du fil d'accouplement: 0,1 à 15 mm2
  • Caractéristiques des broches souples à haute densité
  • Les sous-ensembles de verrouillage inclus avec les connecteurs (peuvent être omis sur demande)
Paramètres techniques
Catégorie Connecteurs micro-D de la série ITT Cannon MDM
Numéro de pièce Le nombre de points de contrôle est le suivant:
Type de connecteur Le bouchon
Les orientations Flanche carrée hermétique
Type de contact Épingle mâle
Nombre de postes 25
Type de montage Montage du panneau
Termination du contact L'autre partie
Classement de protection Pour la protection contre la corrosion
Caractéristiques de performance
Voltage de test 600 Vac au niveau de la mer
150 Vac à 70 000 pieds (23410 mètres)
Notation actuelle 3 ampères
Résistance au contact 8 milliomètres maximum à 3 ampères
10 milliomètres maximum à 1 milliampère: méthode 307 ML-STD-202
Résistance à l'isolation 5000 mégaohms minimum à 500 Vdc
Perméabilité magnétique 2.0μ (connecteurs moins matériel)
Vacuum thermique par la NASA SP-R-0022 (seulement pour la classe spatiale)
La vie d'accouplement 500 cycles au minimum
Spray au sel 48 heures ML-STD-1344 Méthode 1001 Condition B
Images du produit

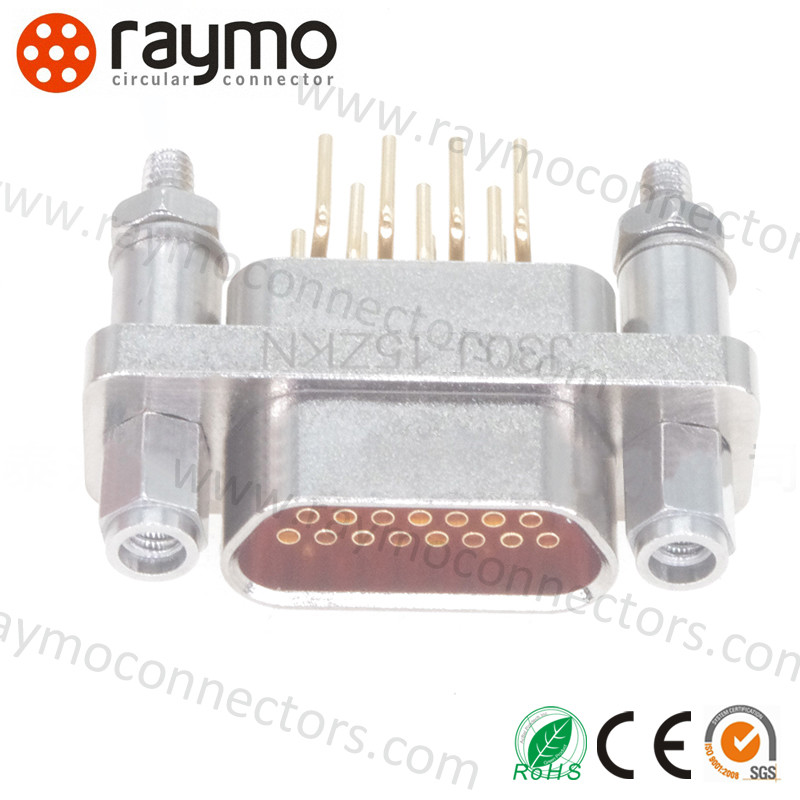

J30J Series Micro-D Connector - Front View J30J Series Micro-D Connector - Side View J30J Series Micro-D Connector - Close-up Detail
Applications typiques
  • Systèmes d'avionique
  • Équipement radar
  • Missiles et systèmes de guidage
  • Équipement médical
  • Scanneurs de codes à barres
  • Avionique commerciale
  • Systèmes de navigation
