| Lieu d'origine: | Shenzhen, Guangdong, Chine |
|---|---|
| Nom de marque: | RAYMO |
| Certification: | RoHS, Reach, SGS, ISO:9001-2015 |
| Numéro de modèle: | Le numéro de l'autorité compétente |
| Quantité de commande min: | 1 pièce |
| Prix: | 2.99-14.99USD/piece |
| Détails d'emballage: | Sac et carton de PE |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | L'importation est effectuée par l'intermédiaire d'un courrier électronique. |
| Capacité d'approvisionnement: | 5000 pièces/semaine |
| Remplacement: | Connecteurs micro-D de la série ITT Cannon MDM | La norme: | Le nombre d'heures de travail |
|---|---|---|---|
| Type de connecteur: | Le bouchon | Type de contact: | Épingle mâle |
| Nombre de postes: | 31 | Série: | Série J30J |
| Mettre en évidence: | Le numéro de l'autorité compétente,Connecteurs Micro-D à 31 broches,Le connecteur miniature MIL-DTL-83513 |
||
J30J-31TJ 31 broches Connecteur miniature de série J30J Micro-D MIL-DTL-83513Dl'écriture
La série Raymo J30J est conçue avec une coque en aluminium solide mais légère et un système de contact de broche à piqûre à piqûre en y à haute réélasticité avec Aignement Pos-Aine.
Il est équivalent aux connecteurs micro-D MIL-DTL-83513 de la série MDM ITT Cannon.
J30J-31TJ 31 broches Connecteur miniature de série J30J Micro-D MIL-DTL-83513Principales caractéristiques:
Cette série est équivalente à la série MDM des États-Unis;

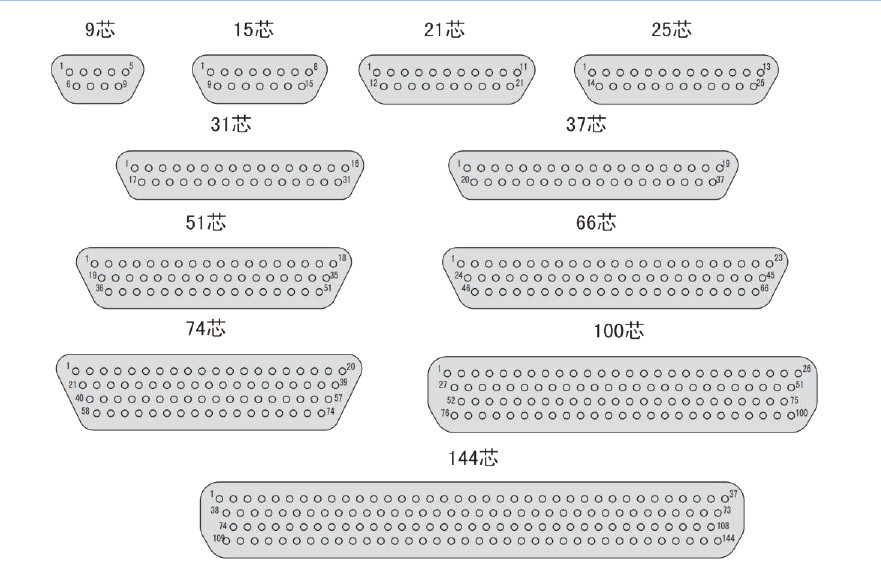

Neuf types:9, 15, 21, 25, 31, 37, 51, 74, 100;
Surface de la section du fil d'accouplement: 0,115 mm2;
Cette série utilise des broches flexibles à haute densité;
Les sous-ensembles de verrouillage sont proposés avec les connecteurs selon votre commande.
J30J-31TJ 31 broches Connecteur miniature de série J30J Micro-D MIL-DTL-83513Paramètre
|
Catégorie |
Connecteurs micro-D de la série ITT Cannon MDM |
|
Numéro de pièce |
Le nombre de personnes concernées |
|
Type de connecteur |
Le bouchon |
|
Les orientations |
Flanche carrée hermétique |
|
Type de contact |
Épingle mâle |
|
Nombre de postes |
25 |
|
Type de montage |
Montage du panneau |
|
Termination du contact |
L'autre partie |
|
Classement de protection |
Pour la protection contre la corrosion |
J30J-31TJ 31 broches Connecteur miniature de série J30J Micro-D MIL-DTL-83513les performances techniques
|
Voltage d'essai |
600 Vac a t son niveau |
|
Notation actuelle |
3 ampoules |
|
Résistance au contact |
8 milliohms maximum à 3 ampères |
|
Résistance à l'isolation |
5000 mégaohms minimum à 500 Vdo |
|
Perméabilité magnétique |
2.0μ ((connecteurs moins matériel) |
|
Vacuum thermique |
par la NASA SP-R-0022 (seulement pour la classe spatiale) |
|
La vie d'accouplement |
500 cycles au minimum |
|
Spray au sel |
48 heures ML-STD-1344 Méthode 1001 Condition B |

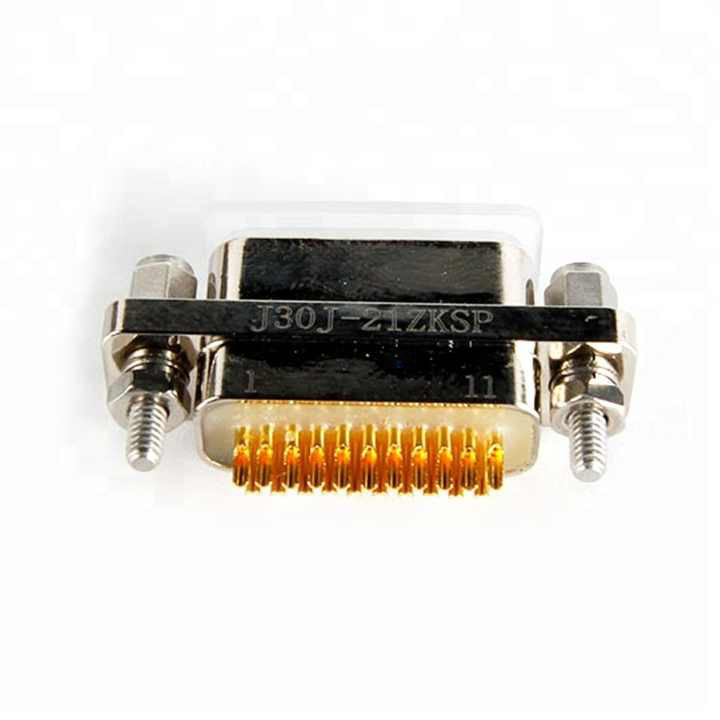

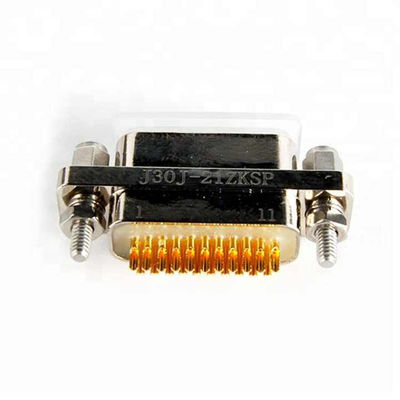

J30J-31TJ 31 broches Connecteur miniature de série J30J Micro-D MIL-DTL-83513Des photos
J30J-31TJ 31 broches Connecteur miniature de série J30J Micro-D MIL-DTL-83513Application du projet
* Systèmes de navigation
* Centres de recherche
* Équipement médical
* Équipement d'essai à main
*Satellites
* Robotique
*Équipement géophysique
* Scanner de code à barres
À propos de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
En tant que professionnel de la conception et de la fabrication de toutes sortes de connecteurs et de câbles spéciaux,ont accumulé une riche expérience dans le développement et la prction de types de câbles et de leurs adaptateurs de connecteurs connexesAvec câble de caméra RED/Teradek Bond/ARRI, câble d'alimentation de caméra Canon/Sony, câble SDI, câble USB, câble vidéo, câble CCD...
Nos prits sont largement utilisés dans des environnements et des applications difficiles, tels que les dispositifs de contrôle industriels, les équipements médicaux, les équipements de mesure et d'inspection,équipements audio et visuels et militaires, etc.
