Connecteurs industriels standard de la série J30J à haute performance étanches à l'eau Dl'écriture
La série Raymo J30J est un petit connecteur à haute densité utilisé là où les connecteurs standard d-sub étaient généralement utilisés, mais la taille et le poids sont préoccupants.
Il est équivalent aux connecteurs micro-D de la série ITT Cannon MDM D83513.
Connecteurs industriels standard de la série J30J à haute performance étanches à l'eauPrincipales caractéristiques:
-
Cette série est équivalente à la série MDM des États-Unis;
-

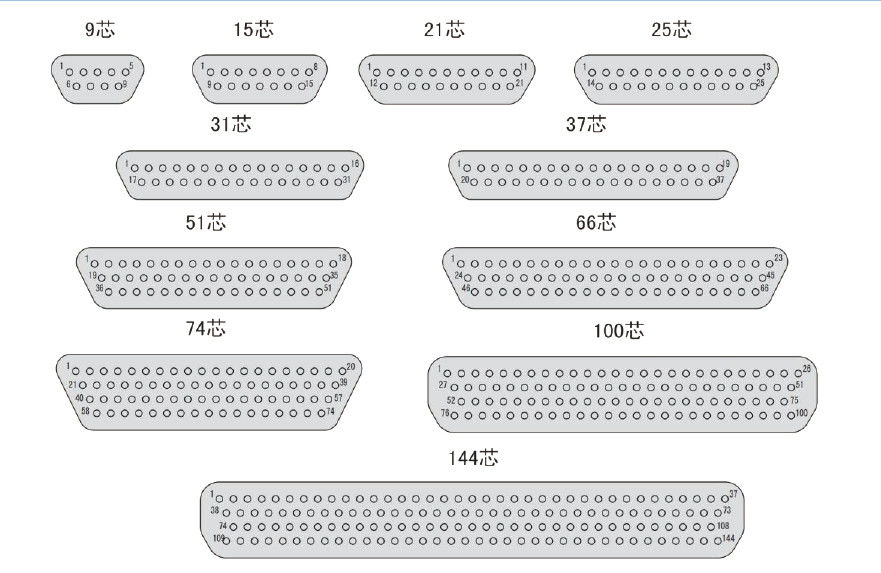

Neuf types:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Surface de la section du fil d'accouplement: 0,115 mm2
-
Cette série utilise des broches flexibles à haute densité;
-
Répondant aux exigences de la norme GJB2446 ¢spécification générale du connecteur électrique rectangulaire en miniature à coque polarisée (équivalente à la norme D83513);
Connecteurs industriels standard de la série J30J à haute performance étanches à l'eauParamètre
| Catégorie | Connecteurs micro-D de la série ITT Cannon MDM |
| Numéro de pièce | Le numéro de série est le numéro de série. |
| Type de connecteur | Le bouchon |
| Les orientations | Flanche carrée hermétique |
| Type de contact | Épingle mâle |
| Nombre de postes | 15 |
| Type de montage | Montage du panneau |
| Termination du contact | L'autre partie |
| Classement de protection | Pour la protection contre la corrosion |
Connecteurs industriels standard de la série J30J à haute performance étanches à l'eaules performances techniques
| Voltage de test | 600 Vac a t son niveau
150 Vac à 70 000 pieds (23410 mètres) |
| Notation actuelle | 3 ampoules |
| Résistance au contact | 8 milliohms maximum à 3 ampères
10 millions d'heures maximum à 1 milliampère: méthode 307 |
| Résistance à l'isolation | 5000 mégaohms minimum à 500 Vdo |
| Perméabilité magnétique | 2.0μ ((connecteurs moins matériel) |
| Vacuum thermique | par la NASA SP-R-0022 (seulement pour la classe spatiale) |
| La vie d'accouplement | 500 cycles au minimum |
| Spray au sel | 48 heures ML-STD-1344 Méthode 1001 Condition B |

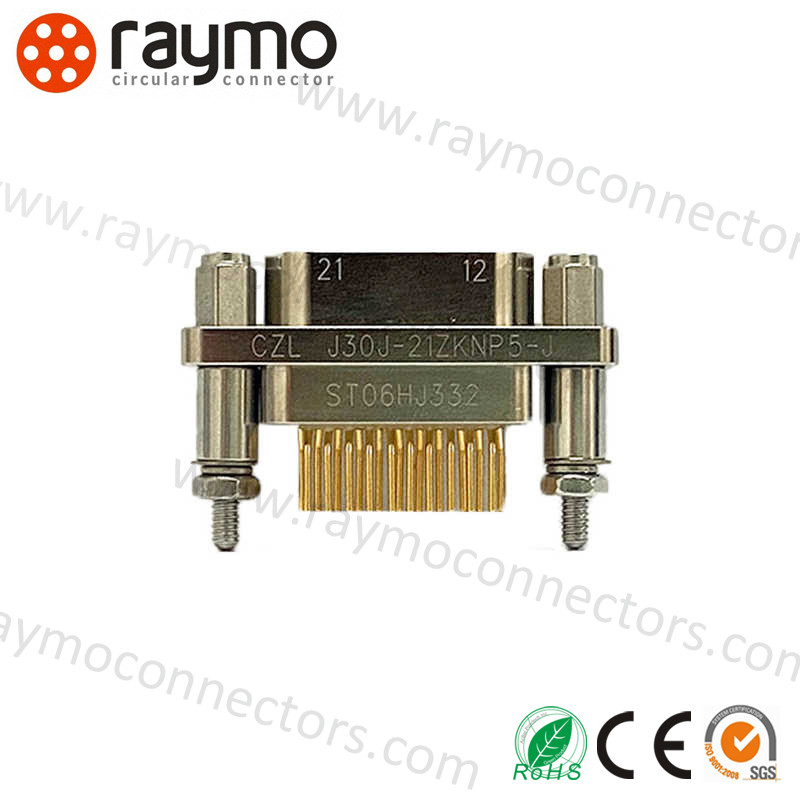

Connecteurs industriels standard de la série J30J à haute performance étanches à l'eauDes photos
Connecteurs industriels standard de la série J30J à haute performance étanches à l'eauApplication du projet
* Avionique, radars
* Missiles et systèmes de guidage
* Systèmes de télécommunications
* Systèmes de navigation
* Centres de recherche
