Description du produit

Connecteur embase panneau DBPLU étanche

P/N :	RM-DBPLU-1F1C-P08KS (=DBPLU 103 A 058 130 )	Description	Connecteur embase DBPLU fixe étanche à projection frontale, série 103/1F, code de détrompage 1, 8 contacts femelles, de type à souder, isolant PPS, enveloppe extérieure en laiton chromé naturel.
Caractéristiques mécaniques et climatiques
Endurance	>5000 cycles (IEC60512-5test9a)	Plage de température	-55°C, +250°C
Résistance aux vibrations	10-2000Hz,15g (IEC 60512-4 test 6d)	Humidité	Jusqu'à 95% à 60°C
Résistance aux chocs	100g, 6ms (IEC 60512-4 test 6c)	Catégorie climatique	55/175/21 (IEC 60068-1)
Test de corrosion au brouillard salin	>96h (IEC 60512-6 test 11f)	Indice de protection (accouplé)	IP68 (IEC 60529)
Caractéristiques électriques
Efficacité du blindage (à 10 MHz)	>95 dB (IEC 60619-1-3)	Blindage efficacité (à 1 GHz)	>80 dB (IEC 60619-1-3)

Principales caractéristiques :

– Accouplement facile, peut être accouplé à l'aveugle
– Sécurité et convivialité accrues
– Prise en main pratique même avec des gants
– Durée de vie de l'équipement accrue
– Conceptions robustes et résistantes aux chocs
– Construction compacte et légère
– Haute densité de broches et contacts hybrides
– Connecteurs haute performance
– Étanches jusqu'à IP68 et résistants à la corrosion
– Stérilisable

Série	Nombre de contacts avec type de soudure et de PCB
102/0F	2 3 4 5 7 9
103/1F	2 3 4 5 6 7 8 10 12 14 16
1031/AF	10 12 15 19
104/2F	2 3 4 6 8 16 19
105	7

Photo et dimensions

Application

Les connecteurs de haute qualité de RAYMO se retrouvent dans une variété d'applications et d'environnements difficiles, notamment :Automobile, Audio-vidéo, Aviation, Communications, Contrôle industriel, Systèmes d'information et Machines, Médical, Militaire, Tests et mesures, Acquisition de données, Équipement de transfert de données. Mle Power, Capteur, Systèmes de capteurs Instrumentation, Application d'analyse.

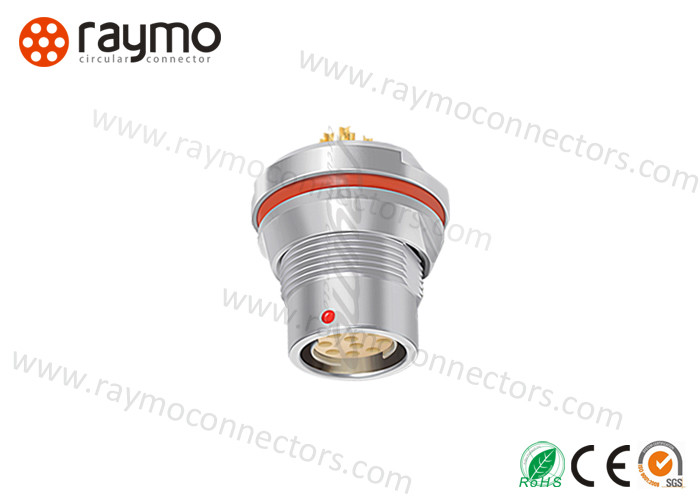

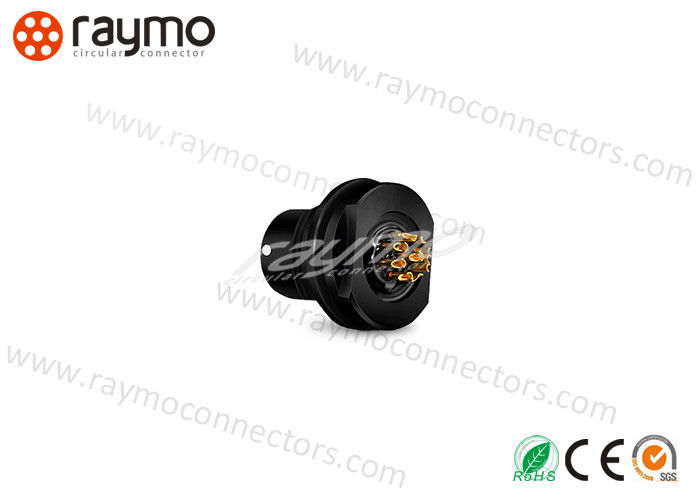

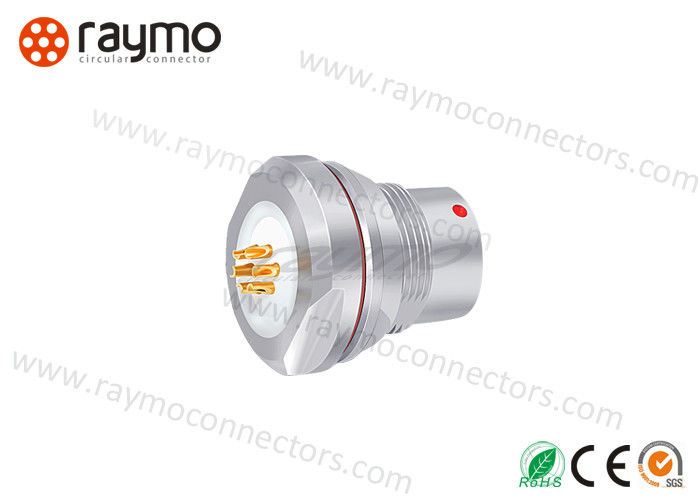

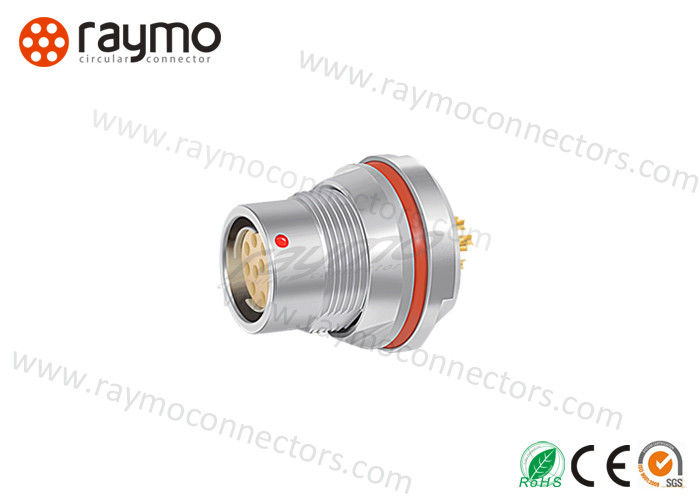

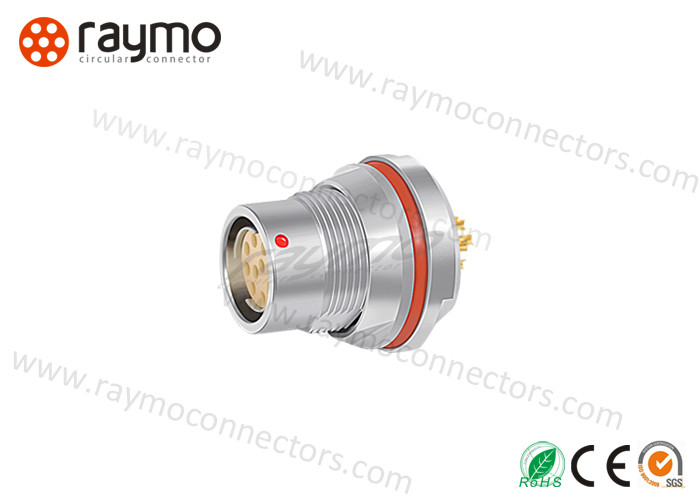

DBPLU DBPLE connecteur hermétique à profil bas pour le récipient de projection avant IP68 1

Emballage et livraison

Emballage

Sac PE et carton

Délai de livraison

1~10 pièces : 3~5 jours ouvrables

11~100 pièces : 3~5 jours ouvrables

101~500 pièces : 3~5 jours ouvrables

501~1000 pièces : 3~5 jours ouvrables

Notre entreprise

Connecteurs RAYMO est un fabricant audité SGS pour divers connecteurs et assemblages de câbles avec les caractéristiques suivantes :

1. Connecteurs et assemblages de câbles de haute qualité, prix compétitif, livraison rapide (5 à 7 jours ouvrables) ;
2. CE, RoHS, SGS, certificats ISO9001:2015 ;
3. 100% compatible avec les connecteurs d'origine ;
4. Marché principal : Amérique du Nord, Europe, Asie, Afrique du Nord, Océanie ;
5. OEM et ODM sont les bienvenus ;
6. Pas de MOQ limité ;
7. Échantillon gratuit disponible ;

8. Réponse rapide : dans les 24 heures ;

9. Bon service après-vente ;

Notre service

1. Haute qualité : Machine CNC, ingénieur professionnel, travailleur qualifié, QC responsable assurent la haute qualité de nos produits ;
2. OEM et ODM : Les services OEM et ODM sont les bienvenus ;
3. Politique d'échantillon : Échantillon gratuit et commande d'échantillon sont acceptés ;

4. Livraison rapide : 3~5 jours ouvrables après réception du paiement pour les connecteurs normaux ;
5. Réponse rapide : dans les 24 heures pour votre demande et toute autre question ;

6. Service après-vente : Suivez votre expédition. Fournir des solutions professionnelles à vos questions.

Exposition à l'étranger

2014/04/11-15 Foire de Hong Kong
2014/10/11-15 Foire de Hong Kong
2015/10/2-7 ICEEB, Brésil
2016/04/1115 Foire de Hong Kong
2017/09/11-16 NAB Show, Pays-Bas
2018/11/13-16 Electronica 2018, Munich, Allemagne

FAQ

1. Votre entreprise est-elle un fabricant professionnel ?
Raymo : Oui, nous sommes spécialisés dans la fabrication de connecteurs circulaires push-pull et d'assemblages de câbles depuis 2010. Nous sommes un fabricant audité SGS, avons réussi le système de gestion de la qualité ISO9001:2015 et travaillons sur www.alibaba.com en tant que fournisseur d'or depuis plus de 4 ans. Tous les produits répondent aux normes CE et ROHS.

2. Quel est le MOQ ?
Raymo : Pas de MOQ limité, dépend des besoins réels du client.

3. Échantillon gratuit :
Raymo : Disponible. Pour tout besoin, veuillez nous contacter.

4. Qu'en est-il du délai de livraison ?
Raymo : 3-5 jours ouvrables pour les échantillons, 5-7 jours ouvrables pour la production de masse.

5. Quelles sont vos conditions de paiement ?
Raymo : 100% T/T à l'avance lorsque le client passe une commande.

6. Votre produit a-t-il une garantie ?
Raymo : Oui, tous nos connecteurs peuvent fonctionner normalement après 5000 cycles d'accouplement, notre usine dispose d'instruments pour les tester avant l'expédition. Les dommages dus à une mauvaise utilisation, à un traitement et à des modifications et réparations non autorisées ne sont pas couverts par notre garantie.

Produit Tag:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	RAYMO
Certification:	CE / RoHS / SGS / ISO9001:2015
Numéro de modèle:	RM-DBPLU-1F1C-P08KS

Quantité de commande min:	1 pièce
Prix:	negotiable
Détails d'emballage:	Sac et carton de PE
Capacité d'approvisionnement:	5000 pièces / pièces par semaine

DESCRÉRATION PRCT:	Réceptacle du panneau scellé DBPLU / FGK	Taille de la coquille:	103 / 1F (102 / 0f, 1031 / AF, les séries 104 / 2F sont disponibles)
Code de saisie:	1 (2, 3 sont disponibles)	NON CONTACT:	8 broches (2, 3, 4, 5 …… 19 broches sont disponibles)
Isolant:	PPA	Matériel:	Laiton
Couleur:	chrome naturel plaqué	Matériau de contact:	Laiton avec l'or plaqué
Diamètre de contact::	0,7 mm	Courant nominal:	5 A
Note IP:	IP68	Fabricant:	Oui
OEM et ODM:	Oui	Port d'exportation:	Shenzhen
Mettre en évidence:	Connecteurs imperméables de fil , cable connecteur imperméable
