Aperçu ProduitsConnecteur électrique filetéConnecteur électrique fileté série M16 680, câble coaxial mâle DIN 12 broches

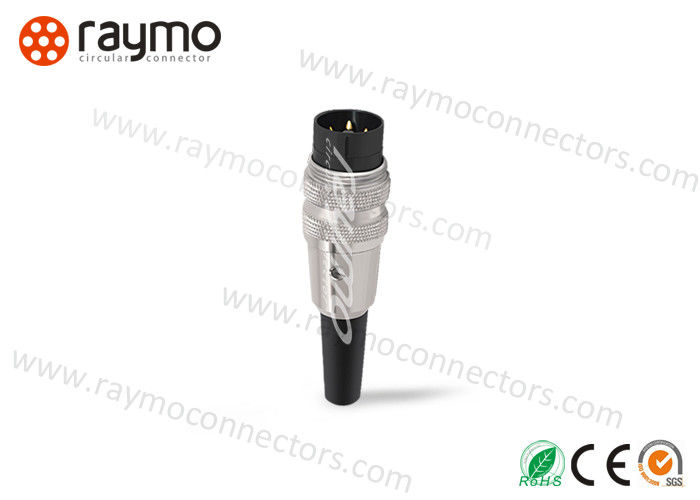

Connecteur électrique fileté série M16 680, câble coaxial mâle DIN 12 broches

M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin
M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: RAYMO
Certification: Reach SGS RoHS2.0 CE
Numéro de modèle: DIN Connecteur M16 680
Quantité de commande min: 1 pièce
Prix: negotiable
Détails d'emballage: Sachet et carton en plastique
Délai de livraison: 5 à 7 jours ouvrables
Conditions de paiement: T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacité d'approvisionnement: 5000 pièces/semaine
Contactez
Nom de l'entreprise: Connecteur DIN Connecteur masculin Taille de la coquille: M16 680Series
Contact non.: Contact masculin 4pin Isolant: PPA
Couleur de coque: Couleur Argent Système de verrouillage: Fixation à vis
Mettre en évidence:

connecteurs de fils filetés

,

connecteurs de câbles filetés

Connecteurs de câble mâles DIN 12 broches avec joint fileté M16 série 680



Principales caractéristiques
Caractéristiques techniques



Données mécaniques Force d'insertion/contact ≤ 5,0 N 1
Force de retrait/contact ≥ 1,2 N (3-8 pôles)
≥ 0,9 N (12 pôles) 1
Couple de serrage du connecteur 1-3 Nm
Couple de serrage de l'écrou 1-3 Nm
Classe de protection IP40 2



Conducteurs connectables pour la zone de soudure Section ≤ 0,75 mm² (AWG 20) (3-8 pôles) ; ≤ 0,25 mm² (AWG 24) (12 pôles)



Données électriques



Résistance de contact ≤ 5 mΩ
Courant nominal 5 A (Tamb 40 °C, 3-8 pôles) ; 3 A (Tamb 40 °C, 12 pôles)
Tension nominale avec degré de pollution 1 :
300 V (versions 30, 40, 50/6, 60, 70)
100 V (versions 50, 71, 80, 81)
160 V (Polbild 120)
avec degré de pollution 2 :
250 V (versions 30, 40)
32 V (versions 50, 71, 80, 81)
160 V (versions 50/6, 60, 70, 120)
Tension d'impulsion nominale 1500 V (versions 30, 40, 50/6, 60, 70, 120)
500 V (versions 50, 71, 80, 81)
Groupe de matériaux II (CEI)/1 (UL) (400 ≤ CTI < 600)
Catégorie de surtension I
Résistance d'isolement > 100 MΩ








 PHOTOS



Connecteur électrique fileté série M16 680, câble coaxial mâle DIN 12 broches 0



Présentation de la société RAYMO



En tant que fabricant situé à Shenzhen, spécialisé dans la fabrication de connecteurs et d'assemblages de câbles, desservant plus de 150 pays depuis 2010.
Raymo Connectors s'engage à travailler en étroite collaboration avec ses clients pour équiper leurs applications avec le système de connecteurs et de câbles le plus approprié.  Notre gamme de produits comprend plus de 3 000 articles standard et nous sommes toujours prêts à développer des solutions personnalisées pour des demandes spécifiques.

Applications des produits RAYMO
  • Médical COMME Applications thérapeutiques
  • Test et mesure COMME Automatisation
  • Transport  COMME Automobile
  • Défense et sécurité  COMME Ordinateurs
  • Diffusion COMME Caméra haute vitesse
  • Énergie COMME Télévision et cinéma
  • Extrême COMME Nucléaire

Certificat RAYMO
FAQ

Si vous ne trouvez pas les articles exacts que vous souhaitez, VEUILLEZ nous envoyer par e-mail les modèles exacts dont vous avez besoin, le meilleur prix et les détails des spécifications de chaque modèle vous seront fournis prochainement. Résolvez le coût élevé et les longs délais de livraison de la marque d'origine !
