Description du produit
Réf. : RM-EGG-00C-302KV (EGG.00.302.CLV)
Description : Connecteur femelle fixe à montage sur panneau série EGG 00, 1 clé, 0 degré, contacts coudés à 90 degrés à 2 broches pour circuit imprimé, coque extérieure en laiton chromé naturel, isolant PPS
| Taille de la coque | Nombre de contacts en type soudure / C.I. | Une clé | Deux clés à différents degrés |
| 00B | 2, 3, 4 | 0° (G) | 30° (A), 60° (B), 45° (J) |
| 0B | 2, 3, 4, 5, 6, 7, 9 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L), 110° (M) |
| 1B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L) |
| 2B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 26 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37.5° (J), 52.5° (K), 70° (L) |
| 3B | 3, 4, 6, 7, 8, 10, 12, 14, 16, 18, 21, 30 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37.5° (J), 52.5° (K), 70° (L) |
Caractéristiques principales :
- Structure compacte, petite et intelligente ;
- Disposition haute densité en série multi-contacts ;
- Système Push-Pull et autobloquant ;
- Haute qualité à prix raisonnable.
| Caractéristiques techniques |
| Endurance | >5000 cycles | Test de corrosion par brouillard salin | >96h |
| Humidité | Jusqu'à 95% à 60°C | Indice de protection (accouplé) | IP50 |
| Plage de température | -55°C~250°C
(-20°C~100°C pour type étanche) | Catégorie climatique | 55/175/21 |
| Résistance aux vibrations | 10-2000Hz, 15g | Blindage | >75db à 10MHz >40db à 1GHz |
| Résistance aux chocs | >100g, 6ms | Certification | CE, RoHS, SGS
ISO9001:2019 |

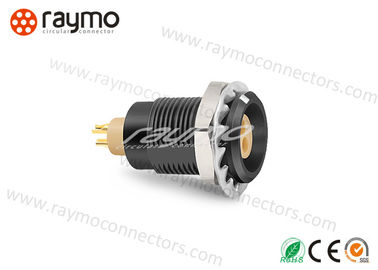

Photo et dimensions :
Application
Les connecteurs de haute qualité de RAYMO se retrouvent dans une variété d'applications et d'environnements difficiles, notamment :
Automobile, Audio-vidéoAviationCommunicationsContrôle industriel, Systèmes d'information et Machines, MédicalIndustrielTest et mesureAcquisition de données, Équipement de transfert de données. Alimentation, Capteur, Systèmes de capteurs Instrumentation, Application d'analyse.
Emballage et livraison
Emballage :
Sac PE et carton
Délai de livraison :
1~10 pièces : 3~5 jours ouvrables
11~100 pièces : 3~5 jours ouvrables
101~500 pièces : 3~5 jours ouvrables
501~1000 pièces : 3~5 jours ouvrables
À propos de nous
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED est un fabricant situé à Shenzhen, spécialisé dans la fabrication de connecteurs circulaires push-pull autobloquants en métal et plastique créatifs et orientés client, ainsi que d'assemblages de câbles, desservant plus de 75 pays et régions depuis 2010.
Avec une R&D professionnelle et un excellent savoir-faire, notre usine a la capacité d'offrir aux clients des connecteurs et des solutions de faisceaux de câbles beaucoup plus précis pour répondre aux besoins réels des clients dans ces domaines.
Dans le but d'offrir aux clients des connecteurs et des assemblages de câbles qualifiés et adaptés, notre usine a déjà conçu et développé plus de 3 000 types de connecteurs et 1 000 types d'assemblages de câbles OEM basés sur les besoins réels des clients.
Notre service
1. Haute qualité : Machine CNC, ingénieur professionnel, ouvrier qualifié, contrôle qualité responsable garantissent la haute qualité de nos produits ;
2. OEM & ODM : Les services OEM & ODM sont les bienvenus ;
3. Politique d'échantillon : Échantillon gratuit et commande d'échantillon sont acceptés ;
4. Livraison rapide : 3~5 jours ouvrables après réception du paiement pour les connecteurs normaux ;
5. Réponse rapide : dans les 24 heures pour votre demande et toute autre question ;
6. Service après-vente : Suivi de votre expédition. Fournir des solutions professionnelles pour vos questions.
Expositions à l'étranger
- 2014/04/11-15 Salon de Hong Kong
- 2014/10/11-15 Salon de Hong Kong
- 2015/10/2-7 ICEEB, Brésil
- 2016/04/1115 Salon de Hong Kong
- 2017/09/11-16 NAB Show, Pays-Bas
- 2018/11/13-16 Electronica 2018, Munich, Allemagne
FAQ
1. Votre entreprise est-elle un fabricant professionnel ?
Raymo : Oui, nous sommes spécialisés dans la fabrication de connecteurs circulaires et d'assemblages de câbles depuis 2010. Notre usine est un fabricant audité par SGS et sert des clients mondiaux depuis plus de 9 ans.
2. Quel est le MOQ ?
Raymo : Pas de MOQ limité, les petites commandes sont acceptées, tout dépend des besoins réels du client.
3. Échantillon gratuit
Raymo : Disponible. Pour tout besoin, veuillez nous contacter.
4. Qu'en est-il du délai de livraison ?
Raymo : échantillon pour 3-5 jours ouvrables, production de masse pour 5-7 jours ouvrables.
5. Quelles sont vos conditions de paiement ?
Raymo : 100% T/T prépayé lors de la commande du client.
6. Vos produits ont-ils une garantie ?
Raymo : Oui, tous nos connecteurs peuvent fonctionner normalement après 5000 cycles d'accouplement ; notre usine dispose d'instruments pour les tester avant l'expédition. Les dommages dus à une mauvaise utilisation, un traitement et des modifications et réparations non autorisées ne sont pas couverts par notre garantie.
Les connecteurs de haute qualité de RAYMO se retrouvent dans une variété d'applications et d'environnements difficiles, notamment :
Automobile, Audio-vidéo, Aviation, Communications, Contrôle industriel, Systèmes d'information et Machines, Médical, Test et mesure, Acquisition de données, Équipement de transfert de données. Alimentation, Capteur, Systèmes de capteurs Instrumentation, Application d'analyse.
