Description du produit
Réf. : RM-FPG-1KC-308JS62Z (FPG.1K.308.CLAC60Z)

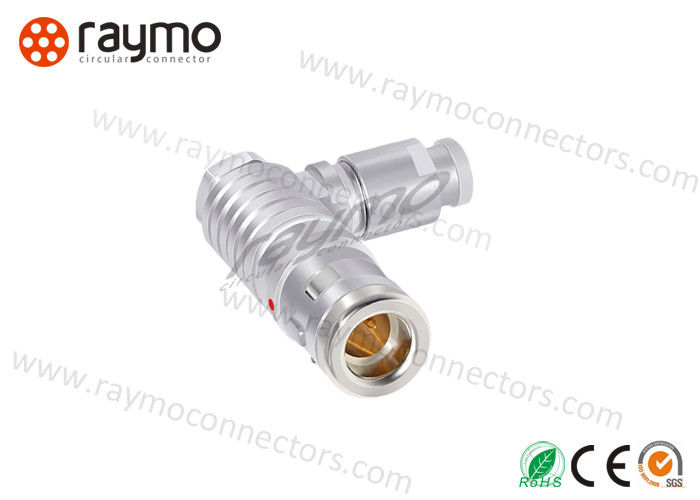

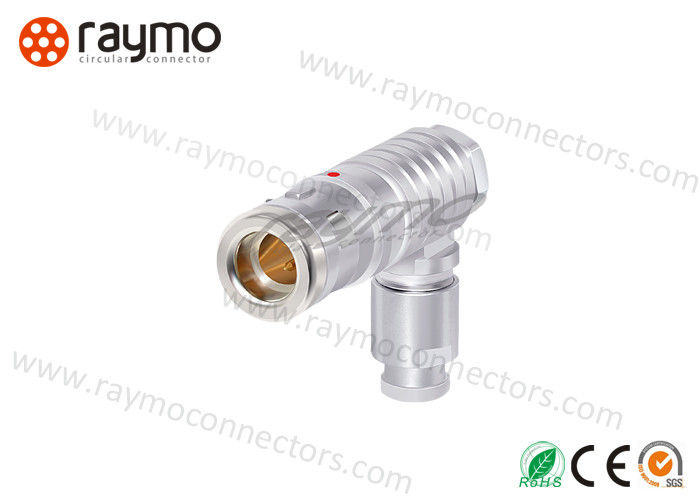

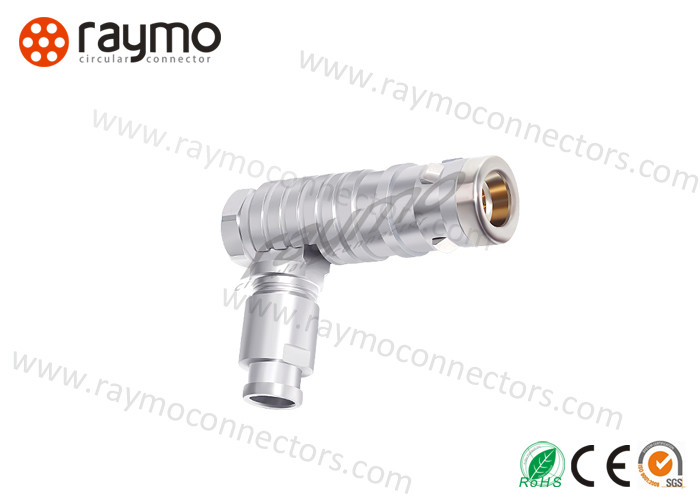

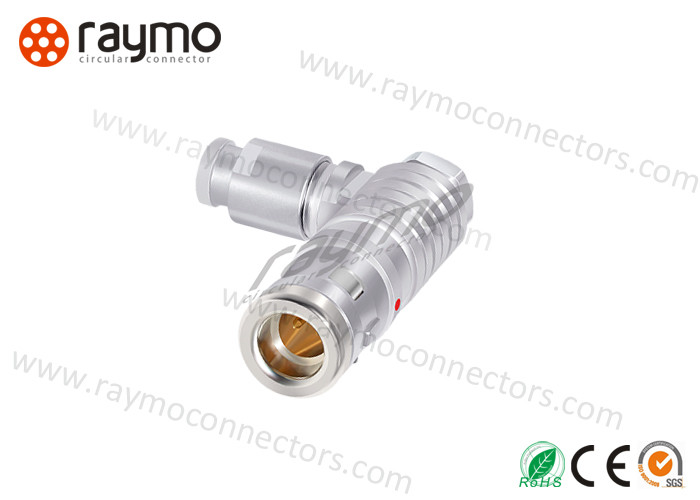

Description : Connecteur coudé (90 degrés) série FHG 1K, 1 clé, 0 degrés, contacts mâles à souder 8 broches, corps extérieur en laiton chromé naturel, isolant PPS, passe-câble 62 pour câble de 5,2-6,2 mm, écrou pour montage de passe-fil.
| | Nombre de contacts avec type à souder et PCB |
| | 2 3 4 5 6 7 9 |
| | 2 3 4 5 6 7 8 10 12 14 16 |
| | 2 3 4 5 6 7 8 10 12 14 16 19 26 |
| | 3 4 6 7 8 10 12 14 16 18 21 30 |
Caractéristiques principales :
– Sécurité du système de verrouillage Push-Pull
– Connexion étanche (IP 68/IP 66)
– Types multipôles de 2 à 30 contacts
– Contacts à souder ou à souder sur circuit imprimé (droit ou coudé)
– Système de clé (clé «G» standard) pour l'alignement du connecteur
– Options de clés multiples pour éviter le branchement croisé de connecteurs similaires
– Blindage à 360° pour un blindage CEM complet
– Haute densité d'emballage pour un gain de place
– Boîtier robuste pour conditions de travail extrêmes.
– Entièrement compatible à 100% avec les connecteurs d'origine
– Haute qualité à des prix raisonnables
| Caractéristiques techniques |
| Endurance | >5000 cycles | Test de corrosion par brouillard salin | >96h |
| Humidité | Jusqu'à 95% à 60℃ | Indice de protection (connecté) | IP68 |
| Plage de température | -55°C~250°C
(-20°C~100°C pour type étanche) | Catégorie climatique | 55/175/21 |
| Résistance aux vibrations | 10-2000Hz,15g | Blindage | >95db à 10MHZ >80db à 1GHZ |
| Résistance aux chocs | >100g, 6ms | Certification | CE, RoHS, SGS
ISO9001:2019 |
Photo et dimensions :
Application
Les connecteurs de haute qualité de RAYMO se retrouvent dans une variété d'applications et d'environnements difficiles, notamment :
Automobile, Audio-vidéoAviationCommunicationsContrôle industriel, Systèmes d'information et Machines, MédicalIndustrielTest et mesureAcquisition de données, Équipement de transfert de données. Alimentation Mle, Capteur, Systèmes de capteurs Instrumentation, Application d'analyse.
Emballage et livraison
Emballage :
Sac PE et carton
Délai de livraison :
1~10 pièces : 3~5 jours ouvrables
11~100 pièces : 3~5 jours ouvrables
101~500 pièces : 3~5 jours ouvrables
501~1000 pièces : 3~5 jours ouvrables
