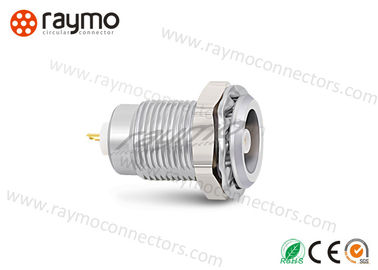

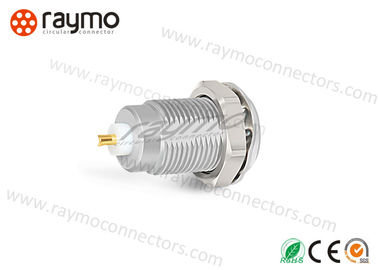

Économie d'espace connecteur demi-lune, connecteur coaxial féminin installation haute densité

connecteur de contacts de PCB

Le temps de course.00.250.CLL RAYMO série 00 Mini prise féminine 00 connecteur femelle coaxiale

L'usine RAYMO est à l'intérieur

La société SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED a été créée en Chine.est un fabricant situé à Shenzhen,se concentrant sur la fabrication de connecteurs et ensembles de câbles circulaires auto-verrouillants en métal et en plastique créatifs orientés client pour desservir plus de 75 pays et régions depuis 2010Nos clients nous recommandent beaucoup.
Ce vaste portefeuille vous permet de sélectionner la configuration de connecteur idéale pour répondre à presque toutes les exigences spécifiques sur la plupart des marchés, y compris les dispositifs médicaux, les instruments de test et de mesure,machines et appareils, diffusion audio-vidéo, télécommunications et services lourds.

RAYMO vous fournit un service

Définition

Compatible avec une prise de montage LEMO S ERA PANEL
Connecteur de panneau de PCB Connecteurs circulaires de traction
00S 50OHM Connecteur coaxial
Des contacts de PCB droits, de soudage et de coude sont également disponibles

RAYMO PARTE N °	LEMO PARTIE N°
Le nombre d'équipements à transporter	Le temps de course.00.250.CLL

Taille de la coque et numéro de contact.

Caractéristiques

Type de coque/modèle:ERA: récipient fixe, fixation de noix
Touche: circulaire (peut tourner)
Matériau du boîtier:Couche en laiton (chromé) et noix de collier, manche de verrouillage en laiton nickelé et pièces intermédiaires
La configuration:0.25: 1 Coax (50 Ohm)
Courant nominal: 4 ampères
Type de contact: coaxiale 50 Ohm (soudure)
Maximum de couples: 5000
Diamètre de contact: 0,7 mm
Diamètre du seau: 0,6 mm
La tension d'essai est de 2,1 kV (rms)
R (max): 6,1 mOhm
Vtest: 2100 V (CA) et 3000 V (CC)
Impédance: 50 ohms
VSWR: 1,09 + 0,11 * f/GHz

Caractéristiques techniques

Caractéristiques techniques
Plage de température	- 65° C, +200° C	Résistance aux vibrations	15 g [10 Hz à 2000 Hz]
Matériau de la coquille	d'airain, enduit de chrome	Humidité	jusqu'à 95% à 60°C/140F
Résistance aux chocs	100 g [ 6 ms ]	Essai de corrosion par pulvérisation saline	> 144 heures
Catégorie climatique	Le numéro 50/175/21	Écran (min)	> 75 dB [à 10 MHz], > 40 dB [à 1 GHz]
Classification de propriété intellectuelle	Intérêt IP 50	Endurance (shell)	5000 cycles d'accouplement

Applications

Les images et les dimensions

Économie d'espace connecteur demi-lune, connecteur coaxial féminin installation haute densité

Pourquoi nous choisir?

8 ans d'expérience dans le domaine des connecteurs
Économisez au moins 50% de vos coûts
Des équipes professionnelles en R&D, fabrication, test de qualité et ventes à l'exportation pour s'assurer que vos connecteurs sont parfaits et à des prix relativement bas
personnalisé vos propres connecteurs selon vos exigences
Fournisseur d'usine, fournissant une livraison rapide et un service après-vente parfait que vous pouvez acheter sans scrupules.
Aider les clients à faire le choix du modèle: Il suffit de nous envoyer un e-mail et de donner les informations de la prtion

Questions fréquentes

Je peux commander une petite liste? Oui, vous pouvez, une pièce est ok.
Quels sont les prix que vous proposez? EXW, FOB, CIF et autres moyens selon vos besoins.
Comment le transport? fret maritime, fret aérien et d'autres modes de livraison express pour vous.
Nous avons passé la certification du système de gestion de la qualité ISO9001:2015.Certification du système de gestion de la qualité CQM et certification du système de gestion de la qualité IQNetSi la qualité n'est pas conforme à la norme, vous pouvez échanger les marchandises gratuitement.
Vous avez un service après-vente?

Produit Tag:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	RAYMO
Certification:	SGS, RoHS2.0, ISO:9001-2015, CE, REACH
Numéro de modèle:	Era.00.250.cll

Quantité de commande min:	5 morceaux/morceaux
Prix:	negotiable
Détails d'emballage:	Sachet et carton en plastique
Délai de livraison:	5-7wds
Conditions de paiement:	Western Union, L / C, D / A, D / P, T / T
Capacité d'approvisionnement:	5000 pièces/semaine

Taper:	Douille à l'ère	Taille de la coquille:	00S, 0S, 1S, 2S
Contacts:	Broche coaxiale, 50 ohm	Genre:	Le contact féminin
Isolant:	PPS, un coup d'œil est disponible	Rang d'IP:	Ip50
Mettre en évidence:	connecteur de contacts de PCB , connecteur à coude de câble

	Shenzhen Raymo Electronics Technology Limited
	4/F, n°2 boulevard, zone industrielle de Shasan, Shajing, Bao'an, Shenzhen, 518104, Chine
	86-755-2987-2966
	sales@raymoconnectors.com

Taille de la coquille

Numéro de contacts (à la fois de type soudure et de type PCB)

Taille de la coquille

1 (coaxiale)

1 (coaxiale)

1 (coaxiale)
