Name: Contacts féminins Connecteurs de circuit imprimé Série B Isolateur PPS 0B 1B 2B 3B Shell
Brand: Shenzhen Raymo Electronics Technology Limited
SKU: Œuf.1b.310.clv
Price: 12.30 USD
Availability: InStock

Description

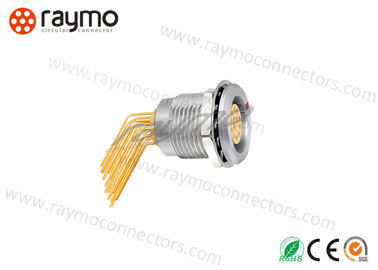

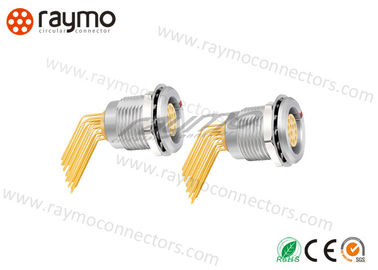

Connecteur de circuit imprimé PCB coudé, connecteur de carte de circuit imprimé de la série B EGG ECG EEG EHG avec connecteur d'alimentation de carte de circuit imprimé COUDE

Alternative avec LEMO B EGG et L G1series
Connecteurs circulaires push-pull à 10 broches 1B, réceptacle fixes
Contacts PCB coudés
Plusieurs contacts de 2 à 32 broches sont disponibles
Des contacts PCB droits, à souder et coudés sont également disponibles

RAYMO P/N	Lemo P/N	P/N
RM-EGG-1BC-310-KV	EGG.0B.310.CLV	G10L0C-P02

Principales caractéristiques

100% compatible avec LEMO/
sécurité du système autobloquant Push-Pull
types multipolaires de 2 à 32 contacts
contacts à souder/imprimer (droits ou coudés)
plusieurs options de clés pour éviter les accouplements croisés, telles que 30, 45, 60, 90, 135
densité d'emballage élevée pour économiser de l'espace
5000 fois push pull

Images et dimensions

Contacts féminins Connecteurs de circuit imprimé Série B Isolateur PPS 0B 1B 2B 3B Shell 0

Taille de la coque et n° de contact

Taille de la coque	N° de contacts (avec type à souder et PCB)
Taille de la coque	N° de contacts (avec type à souder et PCB)
00	2	3	4
0B	2	3	4	5	6	7	9
1B	2	3	4	5	6	7	8	10	12	14	16
2B	2	3	4	5	6	7	8	10	12	14	16	19
3B	3	4	6	8/(6+2)	9(8+1)	10	12	14(13+1)	14	16	18	21	26	30	32
4B	7	10	24

Caractéristiques techniques

Plage de température	- 65° C, +200° C	Résistance aux vibrations	15 g [10 Hz - 2000 Hz]
Matériau de la coque	Laiton chromé	Humidité	jusqu'à 95% à 60° C/140F
Résistance aux chocs	100 g [ 6 ms]	Test de corrosion au brouillard salin	>144hr
Catégorie climatique	50/175/21	Blindage (min)	> 75 dB [ à 10 MHz], > 40 dB [ à 1 GHz]
Indice de protection IP	IP50	Endurance (coque)	5000 cycles d'accouplement

Applications

Instrumentation comme les tests et mesures
Médical comme les dispositifs d'assistance cardiaque
Transport comme le maritime
Énergie comme le pétrole et le gaz
Défense et sécurité comme les équipements de surveillance
Diffusion comme les caméras HD et SD

Intrce de l'entreprise

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED est un fabricant situé à Shenzhen, spécialisé dans la fabrication de connecteurs circulaires push-pull autobloquants en métal et en plastique axés sur le client et d'assemblages de câbles pour servir plus de 75 pays et régions depuis 2010. Nos prcts ont reçu une recommandation très populaire auprès de nos clients.

Ce vaste portefeuille vous permet de sélectionner la configuration de connecteur idéale pour répondre à presque toutes les exigences spécifiques sur la plupart des marchés, y compris les dispositifs médicaux, les instruments de test et de mesure, les machines, la diffusion audio vidéo, les télécommunications et le militaire

Contacts féminins Connecteurs de circuit imprimé Série B Isolateur PPS 0B 1B 2B 3B Shell 1

Pourquoi nous choisir

8 ans d'expérience dans les connecteurs
équipes professionnelles en R&D, fabrication, tests de qualité et ventes à l'exportation pour vous assurer que vos connecteurs sont parfaits et ont des prix relativement bas
personnalisez vos propres connecteurs en fonction de vos besoins
Fournisseur d'usine, fournissez une livraison rapide et un service après-vente parfait que vous pouvez acheter sans scrupule.
Aidez les clients à faire une sélection de modèles : Envoyez-nous simplement un e-mail et donnez les informations de prtion

Services personnalisés

Des assemblages de câbles aux connecteurs de haute mer personnalisés et aux constructions de boîtiers, Raymo est en mesure de fournir des services et des solutions sur mesure qui sont uniquement adaptés aux besoins individuels des clients, vous donnant les meilleurs résultats lorsque nous prenons un concept original de la conception à la fabrication.
Fournir des services et des solutions sur mesure qui sont uniquement adaptés à vos besoins individuels.

FAQ

1. Puis-je commander une petite liste ?

Raymo : Bien sûr, vous pouvez.

2. Quelle offre proposez-vous ?

Raymo : FOB, CIF et autres moyens selon vos besoins.

3. Comment transporter ?

Raymo : Fret maritime, fret aérien et autres modes de livraison express pour vous.

4. Quelle est la garantie de qualité de vos prcts ?

Nous avons passé la certification du système de gestion de la qualité ISO9001:2015, la certification du système de gestion de la qualité CQM et la certification du système de gestion de la qualité IQNet. Si la qualité ne correspond pas à la norme, vous pouvez échanger les marchandises gratuitement.

5. Avez-vous un service après-vente ?

Raymo : Bien sûr, vous pouvez nous contacter à tout moment.

Produit Tag:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	RAYMO
Certification:	REACH, SGS, RoHS2.0, ISO:9001-2015, CE
Numéro de modèle:	Œuf.1b.310.clv

Quantité de commande min:	5 morceaux/morceaux
Prix:	negotiable
Détails d'emballage:	Sachet et carton en plastique
Délai de livraison:	5-7wds
Conditions de paiement:	Western Union, L / C, D / A, D / P, T / T
Capacité d'approvisionnement:	5000 pièces/semaine

Taper:	Connecteur de circuit imprimé PCB	application:	Électronique grand public
Genre:	Contacts PCB du coude féminin	Isolant:	PPA
Taille de la coquille:	0b, 1b, 2b, 3b, 4b	Usage:	Le câble et le fusible peuvent être fixés sur PCB
Mettre en évidence:	Connecteurs de carte , Connecteur de carte de PCB
