Name: Connecteurs électriques étanches à montage avant ou arrière, 2 à 32 voies, signal coudé
Brand: Shenzhen Raymo Electronics Technology Limited
SKU: Eeg.1b.310.clv
Price: 12.30 USD
Availability: InStock

Description

Connecteur de circuit imprimé PCB coudé, connecteur de carte de circuit imprimé série B EGG ECG EEG EHG avec connecteur d'alimentation de carte de circuit imprimé COUDE

Alternative avec LEMO B EGG et L G1series
Connecteurs circulaires push-pull à 1B 10 broches, réceptacle fixes
Contacts PCB coudés
Plusieurs contacts de 2 à 32 broches sont disponibles
Des contacts PCB droits, à souder et coudés sont également disponibles

RAYMO P/N	Lemo P/N	P/N
RM-EEG-1BC-310-KV	EEG.0B.310.CLV	G20L0C-P02

Principales caractéristiques

100% compatible avec LEMO/
sécurité du système autobloquant Push-Pull
types multipolaires de 2 à 32 contacts
contacts à souder/imprimer (droits ou coudés)
plusieurs options de clés pour éviter l'accouplement croisé, telles que 30, 45, 60, 90, 135
haute densité d'emballage pour économiser de l'espace
5000 fois push pull

Images et dimensions

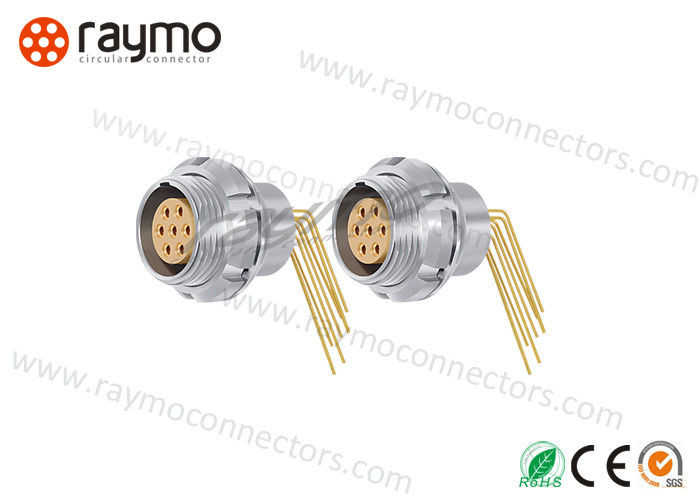

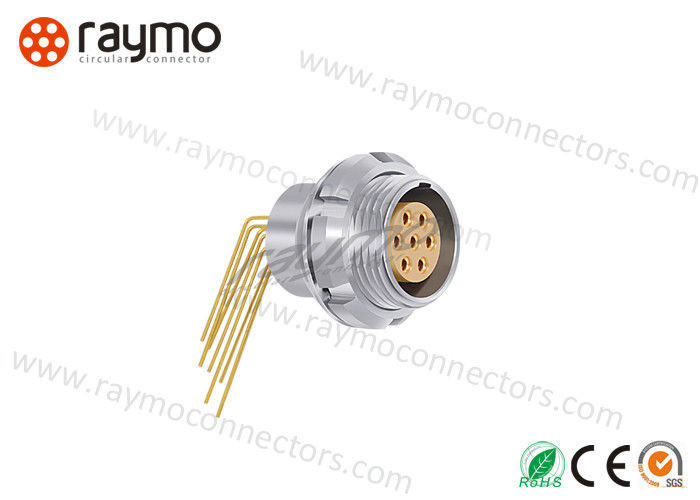

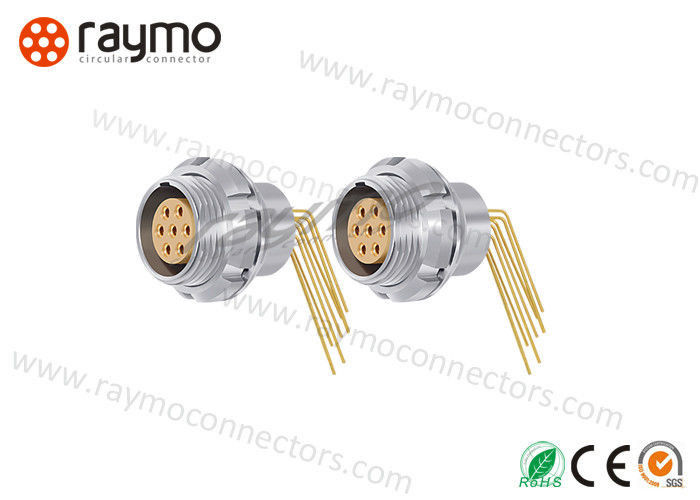

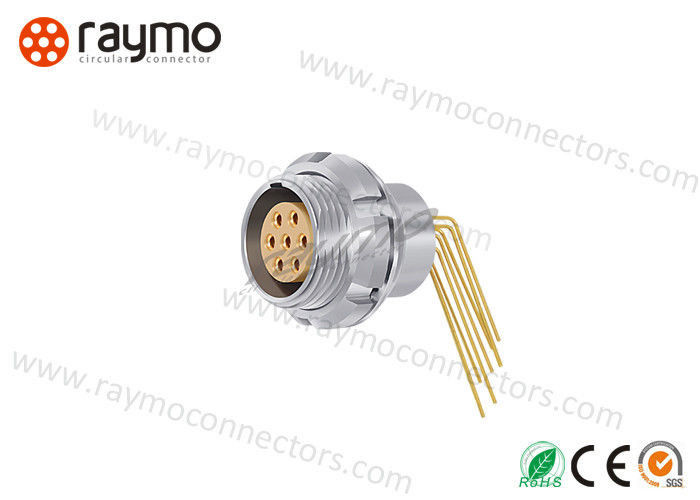

Connecteurs électriques étanches à montage avant ou arrière, 2 à 32 voies, signal coudé 0

Taille de la coque et n° de contact

Taille de la coque	N° de contacts (avec type à souder et PCB)
Taille de la coque	N° de contacts (avec type à souder et PCB)
00	2	3	4
0B	2	3	4	5	6	7	9
1B	2	3	4	5	6	7	8	10	12	14	16
2B	2	3	4	5	6	7	8	10	12	14	16	19
3B	3	4	6	8/(6+2)	9(8+1)	10	12	14(13+1)	14	16	18	21	26	30	32
4B	7	10	24

Caractéristiques techniques

Plage de température	- 65° C, +200° C	Résistance aux vibrations	15 g [10 Hz - 2000 Hz]
Matériau de la coque	Laiton chromé	Humidité	jusqu'à 95% à 60° C/140F
Résistance aux chocs	100 g [ 6 ms]	Test de corrosion au brouillard salin	>144h
Catégorie climatique	50/175/21	Blindage (min)	> 75 dB [ à 10 MHz], > 40 dB [ à 1 GHz]
Indice de protection IP	IP50	Endurance (coque)	5000 cycles d'accouplement

Applications

Instrumentation comme les tests et mesures
Médical comme les dispositifs d'assistance cardiaque
Transport comme Maritime
Énergie comme Pétrole et gaz
Défense et sécurité comme Équipement de surveillance
Diffusion comme caméras HD et SD

Intrce de l'entreprise

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED est un fabricant situé à Shenzhen, spécialisé dans la fabrication de connecteurs circulaires push-pull autobloquants en métal et en plastique axés sur le client et d'ensembles de câbles pour desservir plus de 75 pays et régions depuis 2010. Nos prcts ont reçu une recommandation très populaire auprès de nos clients.

Ce vaste portefeuille vous permet de sélectionner la configuration de connecteur idéale pour répondre à presque toutes les exigences spécifiques sur la plupart des marchés, y compris les dispositifs médicaux, les instruments de test et de mesure, les machines, la diffusion audio vidéo, les télécommunications et le militaire

Connecteurs électriques étanches à montage avant ou arrière, 2 à 32 voies, signal coudé 1

Pourquoi nous choisir

8 ans d'expérience dans les connecteurs
équipes professionnelles en R&D, fabrication, tests de qualité et ventes à l'exportation pour vous assurer que vos connecteurs sont parfaits et ont des prix relativement bas
personnalisez vos propres connecteurs en fonction de vos besoins
Fournisseur d'usine, fournissez une livraison rapide et un service après-vente parfait, vous pouvez acheter sans scrupule.
Aidez les clients à faire une sélection de modèles : envoyez-nous simplement un e-mail et donnez les informations prtion

Services personnalisés

Des assemblages de câbles aux connecteurs personnalisés pour les grands fonds marins et aux constructions de boîtiers, Raymo est en mesure de fournir des services et des solutions sur mesure qui sont uniquement adaptés aux besoins individuels des clients, vous donnant les meilleurs résultats lorsque nous prenons un concept original de la conception à la fabrication.
Fournir des services et des solutions sur mesure qui sont uniquement adaptés à vos besoins individuels.

FAQ

1. Puis-je commander une petite liste ?

Raymo : Bien sûr, vous pouvez.

2. Quelle citation proposez-vous ?

Raymo : FOB, CIF et autres moyens selon vos besoins.

3. Comment transporter ?

Raymo : Fret maritime, fret aérien et autres modes de livraison express pour vous.

4. Quelle est la garantie de qualité de vos prcts ?

Nous avons passé la certification du système de gestion de la qualité ISO9001:2015, la certification du système de gestion de la qualité CQM et la certification du système de gestion de la qualité IQNet. Si la qualité ne correspond pas à la norme, vous pouvez échanger les marchandises gratuitement.

5. Avez-vous un service après-vente ?

Raymo : Bien sûr, vous pouvez nous contacter à tout moment.

Produit Tag:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	RAYMO
Certification:	REACH, SGS, RoHS2.0, ISO:9001-2015, CE
Numéro de modèle:	Eeg.1b.310.clv

Quantité de commande min:	5 morceaux/morceaux
Prix:	negotiable
Détails d'emballage:	Sachet et carton en plastique
Délai de livraison:	5-7wds
Conditions de paiement:	Western Union, L / C, D / A, D / P, T / T
Capacité d'approvisionnement:	5000 pièces/semaine

Taper:	Connecteur de circuit imprimé PCB	application:	Électronique grand public
Genre:	Contacts PCB du coude féminin	Isolant:	PPA
Taille de la coquille:	0b, 1b, 2b, 3b, 4b	Usage:	Le câble et le fusible peuvent être fixés sur PCB
Mettre en évidence:	Connecteurs de carte , Connecteur de carte de PCB
