Raymo FS2 peut être une alternative àWSO 102 FISCHERconnecteur. Fonctionne de 2 à 19 broches. Meilleure qualité à un prix raisonnable et délai de livraison court. Raymo fournit des solutions de connexion de câbles.Nous pouvons fabriquer tous types de câbles et connecteurs selon la demande des clients. Utiliser tout type de connecteurs, tels que Hirose, Cannon, BNC, TNC, D-dtap, D-Sub, USB-A, USB-B, RJ45, JST, Molex, et ainsi de suite. Dites-nous simplement ce dont vous avez besoin, laissez le reste à RAYMO.
1. Brève introduction
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la production de toutes sortes de câbles et de ses adaptateurs de connecteurs associés. Avec les câbles RED/Teradek Bond/ARRI Camera, les câbles d'alimentation Canon/Sony Camera, les câbles SDI, les câbles USB, les câbles vidéo, les câbles CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences. Les connecteurs sont compatibles avec Lemo, Fischer, Binder, Hirose, et 38999, etc. Nos produits sont largement utilisés dans toutes sortes d'environnements et d'applications difficiles, tels que les appareils de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et industriels, etc. De plus, il a une excellente compatibilité avec de nombreux fournisseurs leaders.
2. Description

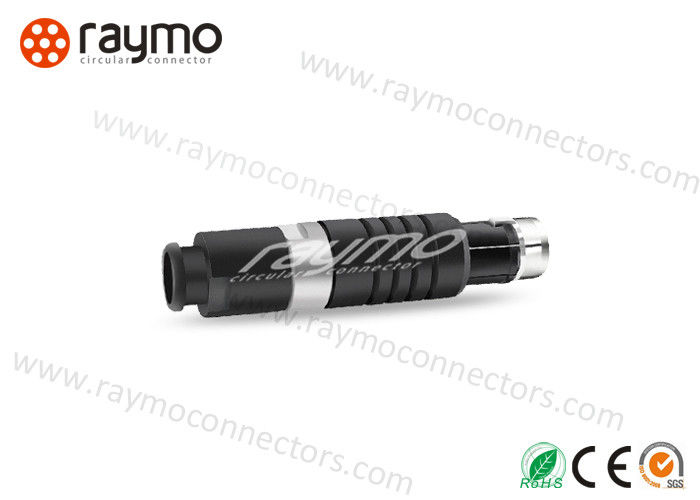

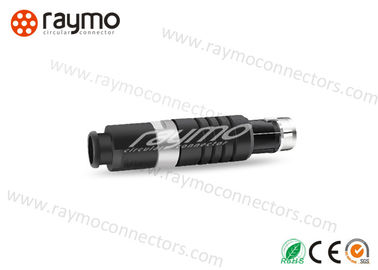

Connecteur circulaire droit S2, connecteurs de câble push-pull, coque de couleur noire. Contacts mâles à souder, 9 broches
- 100% compatible avec le connecteur Fischer
- Système de verrouillage automatique push-pull haute performance sécurisé
- Étanchéité jusqu'à IP68 et hermétique
- 3 codes d'alignement Clé et système de cléage polarisé pour éviter les interférences.
- Blindage EMC à 360°
- Haute densité de broches contribuant à la miniaturisation des équipements
- Conceptions robustes et résistantes aux chocs
- Disponible en contacts à souder et PCB ou PCB à angle droit.
- ISO:9001-2015, CE, RoHS2.0, SGS, Reach
3. Caractéristiques techniques
| Plage de température | - 65° C, +200° C |
| Résistance aux vibrations | 15 g [10 Hz - 2000 Hz] |
| Résistance aux chocs | 100 g [ 6 ms] |
| Test de corrosion par brouillard salin | >96h |
| Indice de protection IP | IP50 |
| Cycles de vie | 5000 fois |
| Certifications | ISO9001 CE ROHS2.0 SGS |
4. Construction et taille
Connecteurs de câble FS2 de couleur noire
5. Application
Les connecteurs de haute qualité de RAYMO se retrouvent dans une variété d'applications et d'environnements difficiles, notamment :
AutomobileAudio-vidéoAviationCommunicationsContrôle industrielSystèmes d'informationetMachines, MédicalIndustrielTest et mesureAcquisition de donnéesÉquipement de transfert de données. Alimentation mâle, capteur,Instrumentation des systèmes de capteursApplication d'analyse
6. Pourquoi nous choisir
- Solutions de câbles gratuites
- Connecteur Lemo 100% compatible
- OEM ou ODM acceptés
- Vous aider à économiser au moins 50% de coût, décharge de traction du connecteur gratuite
- Assemblage de câbles proposé
- Échantillon gratuit pour confirmation
- Délai de livraison rapide pour vous aider à gagner du temps de production
7. Processus d'assemblage de câble DIY :
Faites passer le câble à travers l'écrou de serrage du manchon dans l'ordre, puis soudez le fil du câble à l'isolant un par un, veuillez noter l'ordre des fils
Placez le support de douille fendu sur l'isolant soudé, pour que la fente du support de douille fendu corresponde parfaitement à la partie saillante du sous-ensemble isolant
Placez la douille sur le côté droit du câble, assurez-vous que la partie saillante de la douille correspond à la fente du support de douille fendu. Poussez le sous-ensemble isolant, le support de douille fendu et la douille dans la coque extérieure dans l'ordre, assurez-vous que la partie saillante du support de douille fendu correspond à la fente de la coque extérieure
Vissez fermement l'écrou de serrage. Accrochez le manchon à l'étape correspondante de l'écrou de serrage.
