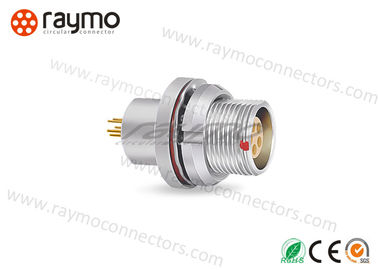

HEG HGG 0B 1B 2B Panneau de connecteur à prise métallique circulaire
Définition:
HEG.0B302.CLL = RM-HEG.0BC.302.KS
Panneau de connecteur circulaire de poussée-tirage, HEG 2 broches, contacts de soudure féminins, coque de couleur naturelle
Les connecteurs circulaires de la série RM-B présentent les caractéristiques principales suivantes:
1. Sécurité du système d'auto-verrouillage Push-Pull
2. Plusieurs options clés pour éviter l' accouplement croisé
3. système de clés (G ¥ clé standard) de connecteurs similaires pour l'alignement des connecteurs
4. Filtrage à 360° pour un blindage EMC complet
5. types multipoles de 2 à 46 contacts
6. soudeurs, contacts d'impression (droit ou à coude)
7. Haute densité d'emballage pour économiser de l'espace
Caractéristiques techniques:
1Durée:> 5000 cycles d'accouplement
2- Humidité: jusqu'à 95% à 60 °C
3. Plage de température: -40 °C, +250 °C
4. Résistance aux vibrations: 15 g [10 HZ-2000 HZ]
5Résistance aux chocs: 100 g, 6 ms
6- Essai de corrosion par pulvérisation saline: > 96 h
7Indice de protection (maté): IP50
Série RM-BTaille de l'enveloppe et contacts du connecteur circulaire de traction
|
00B
|
2 épingles 3 épingles 4
|
|
0B
|
2pins 3pins 4pins 5pins 6pins 7pins 9pins
|
|
1B
|
2 épingles 3 épingles 4 épingles 5 épingles 6 épingles 7 épingles 8 épingles 10 épingles 12 épingles 14
|
|
2B
|
2pins 3pins 4pins 5pins 6pins 7pins 8pins 10pins 12pins 14pins 16pins 18pins 19pins 26
|
|
3B
|
3 épingles 4 épingles 7 épingles 8 épingles 10 épingles 12 épingles 14 épingles 16 épingles 18 épingles 21 épingles 30
|
Application dans l'industrie:
Il est largement utilisé sur toutes sortes d'équipements médicaux, en particulier pour la transmission de signaux, les équipements médicaux, l'audio / vidéo, les tests et les mesures, la ligne de communication.
La compagnie Raymo:
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED est un fabricant situé à Shenzhen, qui se concentre sur le
sur la fabrication de connecteurs circulaires en métal et en plastique créatifs, orientés vers le client, et
des ensembles de câbles pour servir plus de 75 pays et régions depuis 2010.
