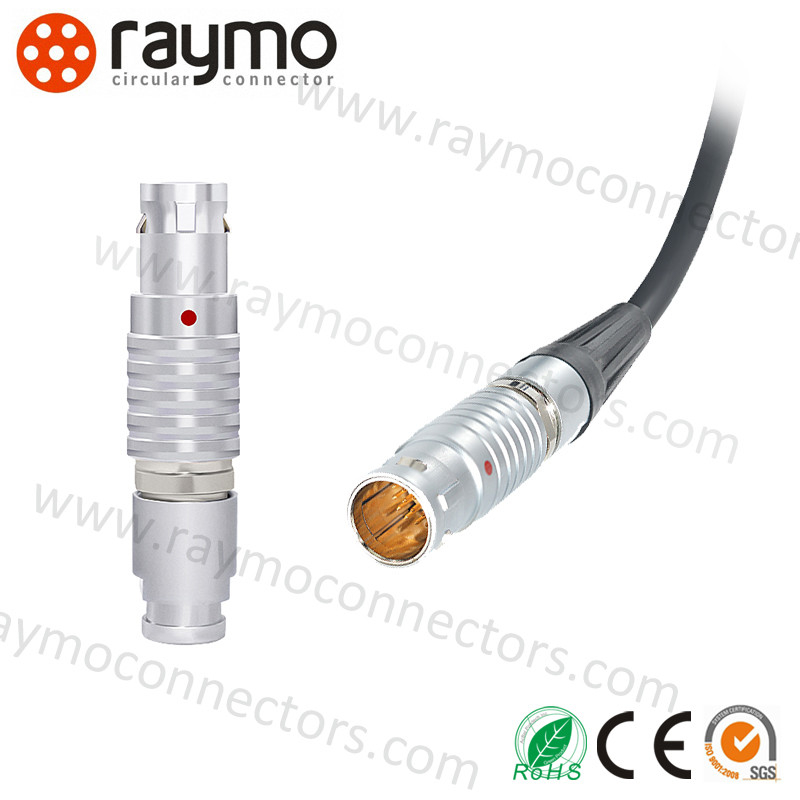

Connecteurs de câble push-pull en métal FGG 4 contacts blindage EMC LEMO FGG0B304

Informations de base
Lieu d'origine: Shenzhen, Chine
Nom de marque: RAYMO
Certification: RoHS2.0, ISO:9001-2015, CE , SGS, REACH
Numéro de modèle: Fgg.0b.304.clac ** z
Quantité de commande min: 1 pièce
Prix: negotiable
Détails d'emballage: 100pc/ctn
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: D/A, D/P, T/T, Western Union, MoneyGram, L/C
Capacité d'approvisionnement: 5000 pièces par semaine
Nom de l'entreprise: Connecteur de traction PUSH Nombre de contacts: 4 broches
Type de montage: Bâti de câble Méthode de résiliation: Souder
Sexe de contact: Mâle Note IP: Ip50
Note actuelle: 7.0A Orientation de corps: Droit
Mettre en évidence:

Connecteurs de câble push-pull FGG

,

Connecteurs de câble push-pull blindés EMC

,

LEMO FGG0B304

Connecteur circulaire en métal alternatif FGG.0B.304 4 contacts Lemo Push Pull



Le connecteur circulaire mâle de la série 0B à 4 contacts a une connexion en ligne. Ce connecteur pour montage sur câble a une intensité nominale allant jusqu'à 10A. Ce connecteur est doté d'un système autobloquant push-pull très précis équipé d'un serre-câble et d'un écrou pour le montage d'un serre-câble pour une connexion facile et sûre. Il a une conception robuste et robuste pour les applications extérieures difficiles. Ce connecteur est fabriqué en laiton chromé qui comprend un manchon intérieur et un écrou de serrage en laiton nickelé. Les fiches libres sont fournies avec des serre-câbles pour accepter un diamètre de câble maximum de 9 mm.


Avec un blindage à 360° pour des performances EMI améliorées, la série 0B de connecteurs de câble est parfaite pour les applications nécessitant une grande précision et des signaux sans interférence. Les fiches pour montage sur câble s'accouplent avec une prise pour montage sur panneau ou sur circuit imprimé. Les prises pour montage sur câble s'accouplent avec des fiches pour panneau.



Système de connexion autobloquant pour connecteur Push Pull

Le système autobloquant est une solution de maintien simple et efficace, offrant une protection complète contre les vibrations, les chocs ou toute traction sur le câble.



Engagement du système pour connecteur Push Pull

Pour initier le système autobloquant, la fiche est simplement poussée axialement dans sa moitié d'accouplement. Une fois fermement verrouillée en place via les loquets internes, la connexion est pratiquement impossible à rompre. Aucune traction sur le câble ou toute autre partie du corps du connecteur ne libérera les deux parties.



Désengagement du systèmepour connecteur Push Pull

Si la connexion doit être rompue, une simple traction axiale sur le manchon de déverrouillage du corps extérieur du connecteur déverrouille le mécanisme interne. La fiche peut ensuite être retirée de la prise, séparant les deux moitiés.



Caractéristiques techniques pour FGG.0B.302.CLAC**ZConnecteur Push Pull

Attribut Prct Valeur de l'attribut
Fabricant RAYMO
Nom Prct Connecteur circulaire push pull
Type de connecteur Fiche pour montage sur câble
Genre du contact Mâle
Nombre de contacts 4 contacts
Style de montage Montage sur câble
Style de terminaison Soudure
Intensité nominale 5.0A
Indice IP IP50
Série 0B
Placage de la coque Chrome
Matériau de la coque Métal
Certifications ISO9001/ CE/ ROHS2.0/ SGS
Plage de température -55°C, +250°C
Résistance aux vibrations 15 g [10 Hz - 2000 Hz]
Résistance aux chocs 100 g [6 ms]
Test de corrosion au brouillard salin >96 heures
Catégorie climatique 50/175/21
Humidité Jusqu'à 95% à 60°C



Caractéristiques et avantages pourFGG.0B.302.CLAC**ZConnecteur Push Pull

• Profil compact pour les applications à haute densité
• Système de verrouillage push-pull unique pour un accouplement sûr
• Antivibration et antichoc
• Blindage à 360° pour un blindage EMC complet
• Protection IP50 contre les infiltrations
• Code G pour une densité de contact plus élevée
• Terminaison à souder
• Contacts en laiton plaqué or
• Serre-câbles, serre-câbles et capuchons anti-poussière pour une protection supplémentaire disponibles séparément



Applications pour FGG.0B.302.CLAC**ZConnecteur Push Pull

En raison de la taille compacte de la série 0B, les connecteurs blindés sont idéaux pour les applications dans le secteur de l'électronique industrielle. Certains des domaines les plus courants sont :

• Équipement de test et de mesure
• Capteurs et actionneurs
• Instrumentation
• Appareils médicaux
• Audio/vidéo



Section de la pièce montrant les composants internes pour le connecteur Push Pull

Connecteurs de câble push-pull en métal FGG 4 contacts blindage EMC LEMO FGG0B304 0
