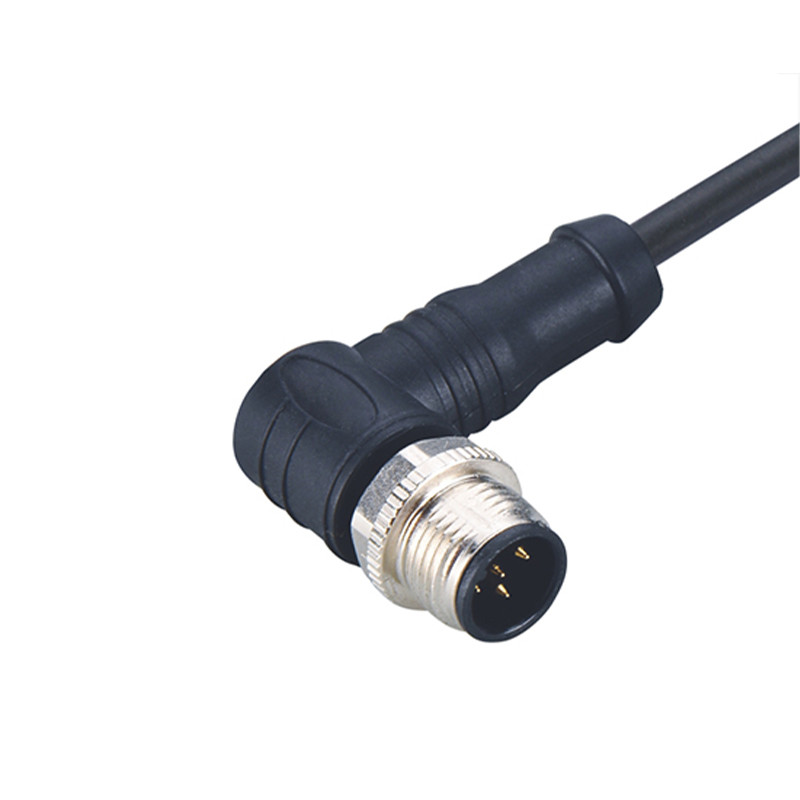

Description du connecteur M12 coudé à 8 broches, miniature, circulaire, étanche, à filetage vissé
La série M8 propose une large gamme de connecteurs M8 métriques pour petits capteurs et actionneurs. Disponibles en version blindée et classés IP67, ces connecteurs sont idéaux pour les réseaux de contrôle industriels où de petits capteurs sont requis. Les connecteurs sont soit surmoulés en TPU en usine, soit des prises de panneau fournies avec une soudure pour la connexion des fils ou avec des contacts de soudure de panneau PCB. Un connecteur montable/fixable sur site est également disponible.
Spécifications du connecteur M12 coudé à 8 broches, miniature, circulaire, étanche, à filetage vissé
| Attribut Prct |
Valeur de l'attribut |
| Fabricant |
RAYMO |
| Nom Prct |
Connecteurs circulaires étanches à vis |
| Taille du connecteur |
M12 |
| Genre du contact |
Broche (mâle), pôle (femelle) |
| Nombre de contacts |
8 contacts |
| Style de montage |
Droit/Coudé |
| Style de terminaison |
Soudure/impression/PCB |
| Intensité nominale |
1.5-3A |
| Indice IP |
IP67 |
| Application |
Capteurs, actionneurs |
| Matériau de la coque |
(1) Matériau du connecteur : Plastique PA+GF
(2) Câble moulé M8 mâle vers femelle
(3) Contacts : Laiton, plaqué or
(4) Matériau du câble : PVC/TPU |
| Calibre du fil |
24-28AWG |
| Certifications |
ISO9001/ CE/ ROHS2.0/ SGS |
| Plage de température |
-25°C, +80°C |
Données électriques et données mécaniques du connecteur M12 coudé à 8 broches, miniature, circulaire, étanche, à filetage vissé
| Contacts |
Courant nominal |
Tension |
Calibre/taille du fil |
| CA |
CC |
mm2 |
AWG |
| 3 broches |
3A |
50V |
60V |
0.25 |
24 |
| 4 broches |
3A |
50V |
60V |
0.25 |
24 |
| 5 broches |
3A |
30V |
30V |
0.25 |
24 |
| 6 broches |
1.5A |
30V |
30V |
0.14 |
26 |
| 8 broches |
1.5A |
30V |
30V |
0.14 |
26 |
Caractéristiques du connecteur M12 coudé à 8 broches, miniature, circulaire, étanche, à filetage vissé
- Conception selon IEC 61076-2-104
- La taille peut être M5, M8, M12, M16
- Bornes plaquées or
- Degré de protection IP67
- 3, 4, 5, 6, 8 pôles sont disponiblesVis de verrouillage anti-vibration
- Coque en TPU surmoulé ou PA+GF
- Étanchéité parfaite grâce au joint torique
- Longueur de câble personnalisée, options de câble PUR et PVC
- Applications du connecteur M12 coudé à 8 broches, miniature, circulaire, étanche, à filetage vissé
Studios et diffusion extérieure
- Acquisition de cibles
- Recherche scientifique
- Vide
- Capteurs et automatisation industrielle
- Éclairage LED et affichage LED
- Mesure et test
- Notre avantage pour le connecteur M12 coudé à 8 broches, miniature, circulaire, étanche, à filetage vissé
Fabricant d'origine
- Excellente équipe de R&D
- Plus de 10 ans d'expérience
- OEM et ODM acceptables
- FAQ
-Quelles sont vos conditions d'emballage ?
A : Généralement, nous emballons nos marchandises dans des sacs en PE et des cartons bruns.
L'OEM et l'ODM sont disponibles après avoir obtenu vos lettres d'autorisation.
-Pouvez-vous établir un prix en fonction des échantillons ?
A : Oui, nous pouvons établir un prix en fonction de vos échantillons ou de vos dessins techniques. Nous pouvons fabriquer les moules et les fixations.
-Testez-vous toutes vos marchandises avant la livraison ?
A : Oui, nous effectuons un test à 100 % avant la livraison.
