Connecteur M12 de Front Fasten Screw Locking Mounting de fil de PG9 M16 avec le harnais de fil de 5 Pin Molex Connector Jst Housing

Caractéristiques et avantages de M16 connecteur circulaire de 680 séries

Les connecteurs M12 circulaires facilitent la connexion simple et rentable du signal, des données et de la puissance dans l'industrie d'automation. Les séries de Raymo M12 sont très utilisées dans beaucoup d'applications d'automation, telles que le déclencheur de sensor&, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, l'Ethernet, INTERBUS, Cc-lien, servo de moteur, appareil photo numérique, chemin de fer à régulation de processus, et ainsi de suite.

Spécifications de M16 connecteur circulaire de 680 séries

Les connecteurs de carte PCB de Raymo M12 sont avant et la cloison étanche arrière a monté les connecteurs M12 conçus pour la manipulation facile sur la carte PCB et

compatibilité avec des processus de soudure de vague. Les connecteurs de la carte PCB M12 incluent une agrafe incorporée de fil avec une conservation intégrée de carte PCB

la caractéristique pour le fixer dans la carte PCB pendant le processus de ré-écoulement, différents fils viennent dépouillé et pré-ont étamé prêt pour la soudure.

_{Caractéristiques générales :}
_Norme	_{Le CEI 61076-2-101}
_Arrêt	_{Carte PCB de soudure}
_{Connecteur fermant à clef le système}	_Vis
_{Degré de protection}	_{IP67, IP68, IP69K}
_{Température ambiante (opération)}	_{-25°C~+85°C}
_{Opération mécanique}	_{>100 cycles de accouplement}
_{Nombre de tarif douanier}	_8538900000
_{Conformité environnementale}	_{RoHs, portée}
_{Paramètres électriques :}
_{Tension évaluée}	_30V~250V
_{Tension assignée de tenue aux chocs}	_500V
_{Actuel évalué (40°C)}	_1.5A~4A
_{Résistance de contact}	_≤5mΩ
_{Résistance d'isolation}	_≥100MΩ
_{Matériaux :}
_{Corps de connecteur}	_TPU
_{Goupille masculine}	_{Laiton avec de l'or plaqué}
_{Goupille femelle}	_{Cuivre de phosphore avec de l'or plaqué}
_Shell	_{Laiton avec nickelé}
_{Matériel de joint circulaire}	_{Anneau de fluor}
_{Colle noire}	_{Résine époxyde}

Application de connecteur circulaire de la série M12

Avec l'excellente armature d'IEM et une estimation de protection de l'environnement d'IP67 une fois joint, ce conforme M12 à vis de sécurité robuste à la gamme de connecteur d'en 61076-2-106 DIN est une solution idéale pour s'assurer que des connexions de puissance et de signal ne sont pas compromises dans les environnements durs et les applications industrielles.

RAYMO Company présentent

La TECHNOLOGIE de l'ÉLECTRONIQUE de SHENZHEN RAYMO LIMITÉE est un fabricant situé à Shenzhen, se concentrant sur fabriquer le métal adapté aux besoins du client créatif et les connecteurs et les câbles équipés de auto-verrouillage va-et-vient circulaires en plastique pour servir plus de 75 pays et régions depuis 2010. Nos prits ont obtenu la recommandation très populaire parmi nos clients.

Ce vaste dossier te permet de choisir la configuration idéale de connecteur pour satisfaire à presque n'importe quelle exigence spécifique sur la plupart des marchés inclyding les dispositifs médicaux, les instruments d'essai et de mesure, les machines, l'émission visuelle audio, la télécommunication et les militaires

Quelle est la différence entre le codage du connecteur M12 ?

Un-codé en grande partie utilisé dans les capteurs, les déclencheurs, les moteurs, et des la plupart des autres appareils standard. il habituellement entre 2 et 12 bornes.
B-codé en grande partie utilisé en câbles de réseau pour des connexions de Fieldbus, inclut les systèmes qui fonctionnent avec Profibus. il ont typiquement entre 3 et 5 bornes.
C-codé a principalement employé avec des capteurs et des déclencheurs à C.A., et a également une double rainure de clavette pour la sécurité supplémentaire. elle ont entre 3 et 6 bornes.
D-codé typiquement utilisé en câbles de réseau pour des systèmes d'Ethernet et de ProfiNet. il transfèrent la mi-bande jusqu'à 100 de données et fournissent typiquement 3 à 5 bornes.
S-sont codés pour l'application de courant alternatif.
T-sont codés pour l'application d'alimentation CC.
X-codé peut transférer un grand nombre de données jusqu'à 10Gb aux grandes vitesses, il aura toujours 8 bornes.

Pourquoi choisissez-nous

lowe votre coût, câble bon marché assembler l'oofer, au moins sauf votre coût 30%-50% (100% compatible avec l'original et le travail bien)
Grandes actions, délai d'exécution court et facile d'acheter
Nous pouvons fournir le service d'OEM/ODM et la solution de câble équipé
il a l'excellente compatibilité avec des beaucoup principal fournisseur
notre société a plus de 9 ans d'expérience et capacités professionnelles fortes de recherche et développement. Développement et gestion avancée, ESSAI de R&D de comprehensice et chaîne de prction fortement automatique de rendre nos prits performance haut reliablilyty et haute.
Notre société a passé ISO90001, et a obtenu le CE, la PORTÉE, le RoHS et la certification de GV

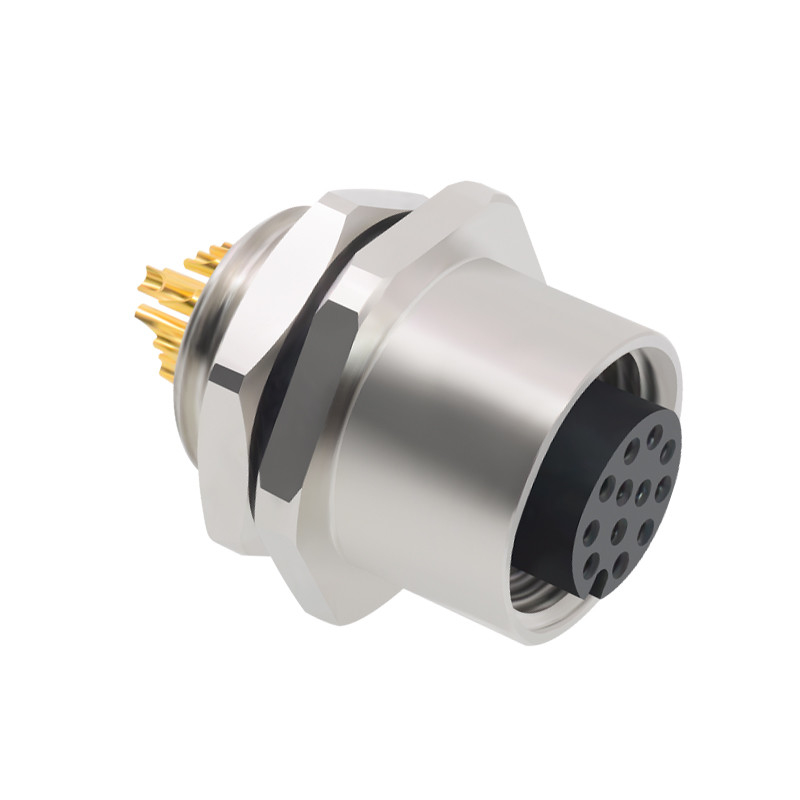

Images de connecteur circulaire de la série M12

Connecteur M12 circulaire à vis de sécurité avec 5 Pin Molex Connector JST logeant le harnais de fil 0

Si vous ne pourriez pas trouver les articles précis que vous voulez, envoyez-SVP avec bonté nous les modèles précis vous avez besoin, le meilleur prix et des détails de chaque spécifications modèles te seront fournis bientôt. Résolvez le coût élevé de la marque originale et le long délai d'exécution !

Produit Tag:

Lieu d'origine:	Shenzhen, en Chine
Nom de marque:	RAYMO
Certification:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Numéro de modèle:	Connecteur M12

Quantité de commande min:	1 morceau/morceaux
Prix:	negotiable
Détails d'emballage:	Sachet et carton en plastique
Délai de livraison:	jours 5-7working
Conditions de paiement:	T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacité d'approvisionnement:	5000 pièces/semaine

Nom de prit:	CONNECTEUR M12 CIRCULAIRE	Connecteur fermant à clef le système ::	à vis de sécurité
Contact non.:	3pins, 4pins, 5pins, 8pins, 12pins sont disponibles	Isolant:	PBT
Matériel de Shell:	Laiton dans entaillé plaqué	Degré de protection:	IP 40
Opération mécanique:	>500 cycles de accouplement	Nombre de tarif douanier:	85369010
Mettre en évidence:	Connecteur M12 circulaire à vis de sécurité , Connecteur circulaire du harnais M12 de fil , Connecteur de l'isolateur M12 de PBT
