| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | RAYMO |
| Certification: | CE/ROHS/REACH/SGS/ISO9001 |
| Numéro de modèle: | 14.763-FCA-M12G-A12-JSM |
| Quantité de commande min: | 1pcs |
| Prix: | 1.5-3.1USS |
| Détails d'emballage: | SAC ET CARTON DE PE |
| Type:: | M12 signal connectors | Ambient temperature:: | -25℃~+90℃ |
|---|---|---|---|
| Application:: | Automotive | Contact Material:: | Copper Contact Gold Plating Contact |
| Insert Material:: | PA66 | certificate: | CE/ROHS/REACH/SGS/ISO9001 |
| Mating Endurance:: | 500 cycles | Genre :: | Mâle et femelle |

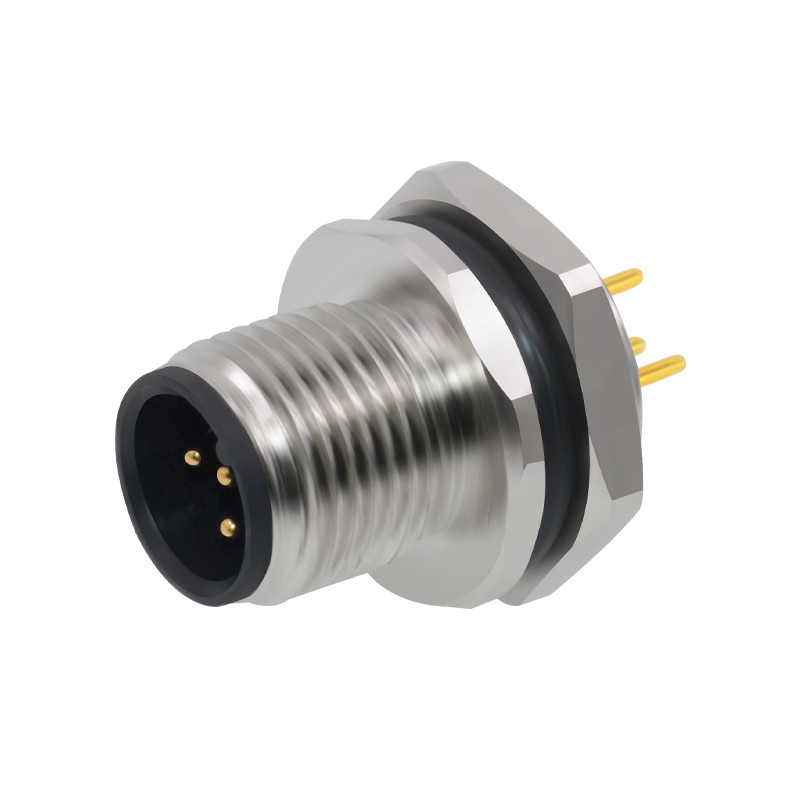

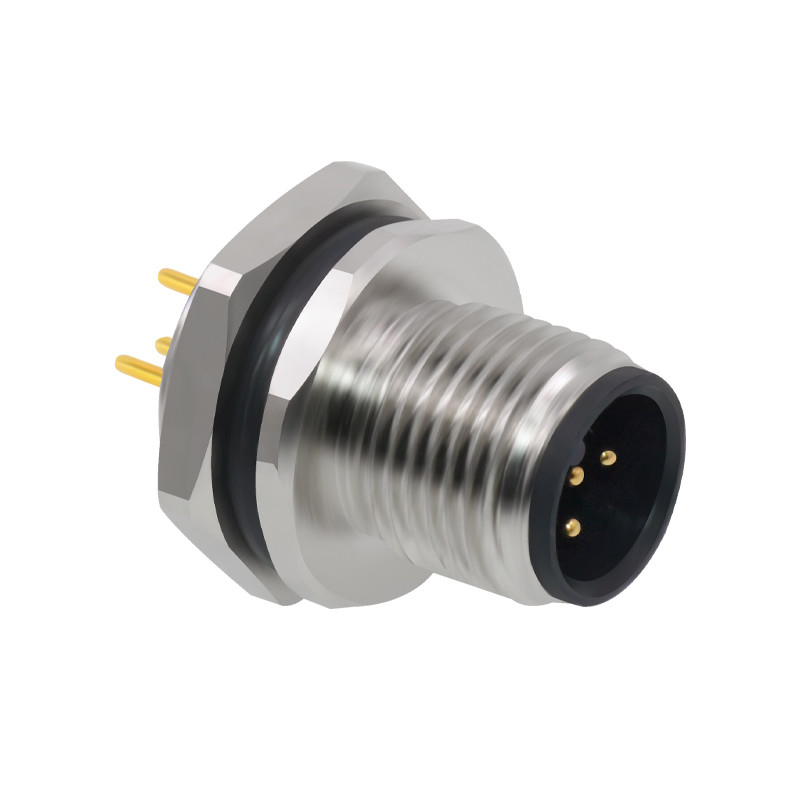

| Mettre en évidence: | Connecteur Binder M12,connecteur M12 à filetage de fixation PG9,connecteur M12 à montage sur panneau arrière |
||

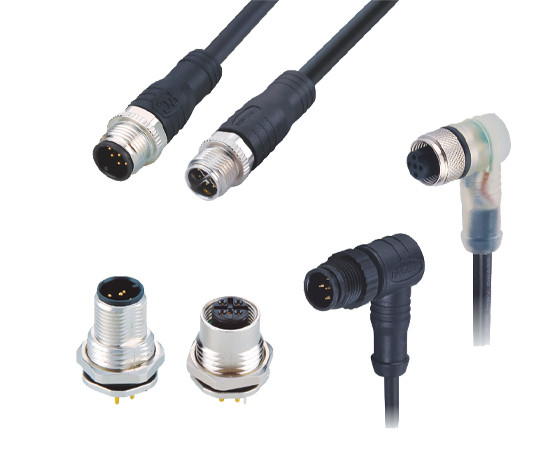

Le prit de fiche de câble m12 associé au prit de prise m12 est directement coulé dans le câble.longueur de câble .La longueur peut être spécifiée par l'utilisateur.Par exemple, 1 mètre, 2 mètres, 5 mètres, 10 mètres, etc.
Prise M12 standard pour système de bus, adaptée pour capteur de pression, capteur photoélectrique,Les connexions électriques de divers capteurs tels que les encodeurs et les instruments sont des pièces standard avec une forte interchangeabilité et sont disponibles en stock.
M12 peut être personnalisé avec une double tête mâle, une double tête femelle, un mâle et une femelle, un mâle à deux femelles, etc., veuillez consulter le service client pour plus de détails.
| Standard: | CEI 61076-2-101 |
| Température ambiante: | -25℃ ~ +90℃ |
| Insert de connecteur : | Pennsylvanie |
| Coordonnées du connecteur : | Laiton avec plaqué or |
| Écrou/vis d'accouplement : | Alliage de zinc avec nickel plaqué |
| Joint/O-ring : | Résine époxy/FKM |
| La resistance d'isolement: | ≥100MΩ |
| Résistance de contact : | ≤5mΩ |
| Blindage : | Indisponible |
| Filetage de montage : | PG9 |
| Classement IP : | IP67 en état verrouillé |
| Contacts | Disponible codage |
Courant nominal | Tension | Contacts Résiliation |
|
|---|---|---|---|---|---|
| A/C | D/C | ||||
| 03 épingles | ABC | 4A | 250V | 250V | PCB |
| 04 épingles | A B C D | 4A | 250V | 250V | PCB |
| 05 broches | ABC | 4A | 60V | 60V | PCB |
| 06 épingles | C | 2A | 30V | 30V | PCB |
| 08 épingles | UN | 2A | 30V | 30V | PCB |
codé Aprincipalement utilisé dans les capteurs, les actionneurs, les moteurs et la plupart des autres appareils standard.il a généralement entre 2 et 12 broches.
codé Bprincipalement utilisé dans les câbles réseau pour les connexions Fieldbus, inclut les systèmes qui fonctionnent avec Profibus.il a généralement entre 3 et 5 broches.
codé Cprincipalement utilisé avec des capteurs et des actionneurs AC, et dispose également d'une double rainure de clavette pour plus de sécurité.il a entre 3 et 6 broches.
codé Dgénéralement utilisé dans les câbles réseau pour les systèmes Ethernet et ProfiNet.il transfère des données jusqu'à 100 Mo et fournit généralement 3 à 5 broches.
codé Ssont pour une application d'alimentation en courant alternatif.
codé Tsont pour l'application d'alimentation en courant continu.
codé Xpeut transférer de grandes quantités de données jusqu'à 10 Go à haute vitesse, il aura toujours 8 broches.
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel de la conception et de la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la prction de types de câbles et de son adaptateur de connecteur associé.Avec câble de caméra RED/Teradek Bond/ARRI, câble d'alimentation de caméra Canon/Sony, câble SDI, câble USB, câble vidéo, câble CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences.
Nos prits sont largement utilisés dans des types d'environnements et d'applications difficiles, tels que les dispositifs de contrôle industriels, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, ils ont une excellente compatibilité avec de nombreux fournisseurs de premier plan.
Nous adhérons toujours à l'esprit d'innovation, continuons à intrire de nouvelles séries de prits comprenant M5, M8, M9, M12, M16, M23 et d'autres connecteurs de données. Avec IP68, ISO9001, Rohs, CE, certificat REACH approuvé.
