| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | RAYMO |
| Certification: | CE/ROHS/REACH/SGS/ISO9001 |
| Numéro de modèle: | 14.763-FAG-M12G-A12-JSM |
| Quantité de commande min: | 1pcs |
| Prix: | 1.5-3.1USS |
| Détails d'emballage: | SAC ET CARTON DE PE |
| Type:: | M12 A Code Male Connector | Ambient temperature:: | -25℃~+90℃ |
|---|---|---|---|
| Matériel de contact :: | Le Pin de la carte PCB 4 de Front Mount de panneau moule sous pression la vis | Insert Material:: | PA66 |
| Certificat: | CE/ROHS/REACH/SGS/ISO9001 | Mating Endurance:: | 500 cycles |
| Gender:: | Male and female | Matériel de corps: | Laiton nickelé |
| Connector Type: | M12 | Contact Plating: | Gold |
| Current Rating: | 4A | Gender: | Male |
| Estimation d'IP: | IP67 | Montage du type: | Câble |
| Number of Contacts: | 4 | Operating Temperature: | -20℃ to +85℃ |
| Prct Name: | M12 Connector (New) | Voltage Rating: | 250V |
| Mettre en évidence: | Connecteur circulaire M12 à 4 broches,connecteur circulaire M12 mâle Code A,connecteur circulaire M12 pour montage sur carte PCB |
||

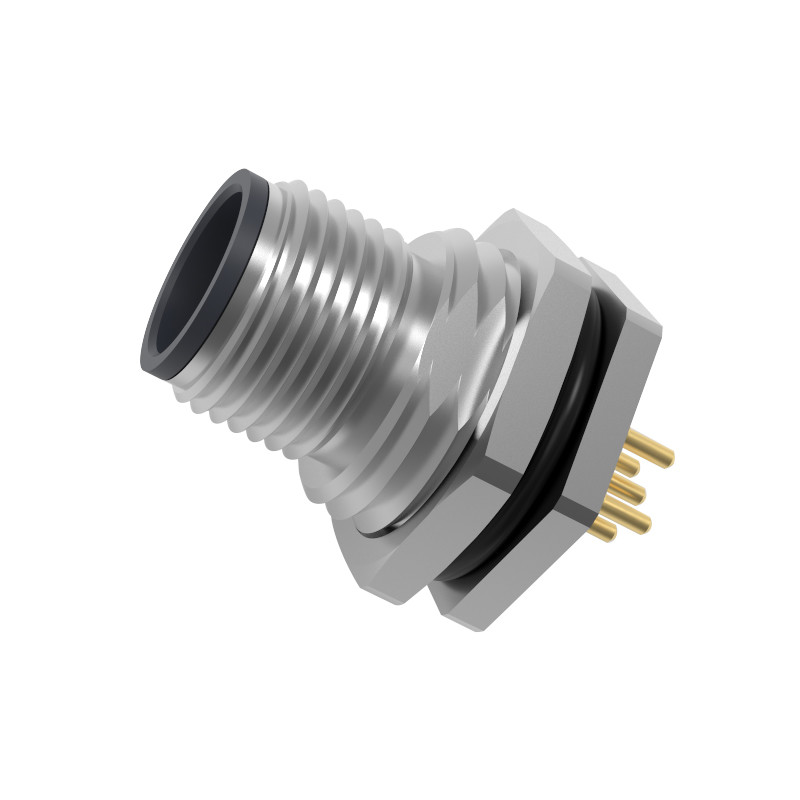

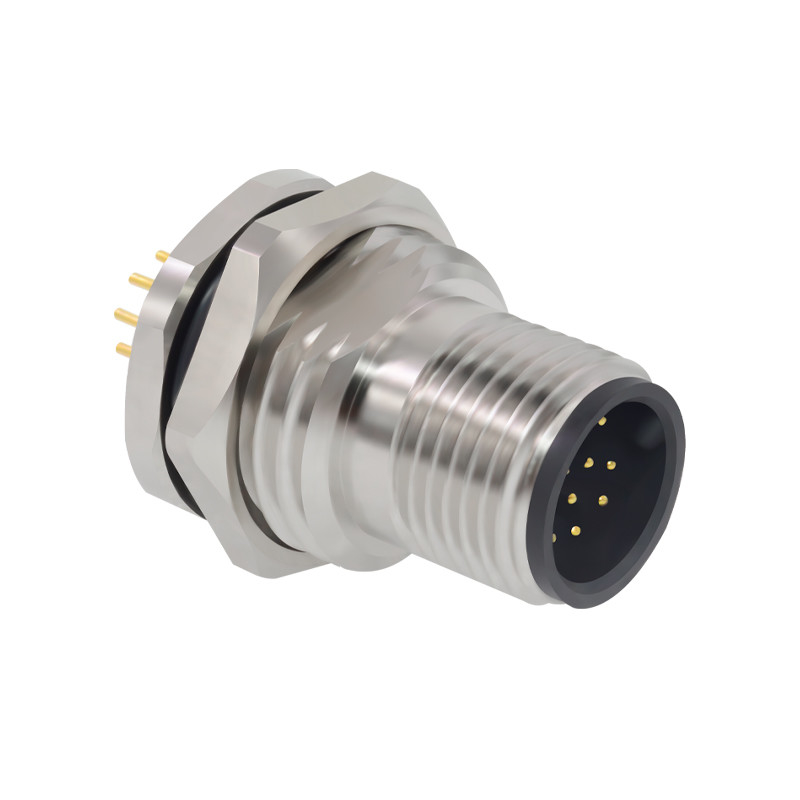

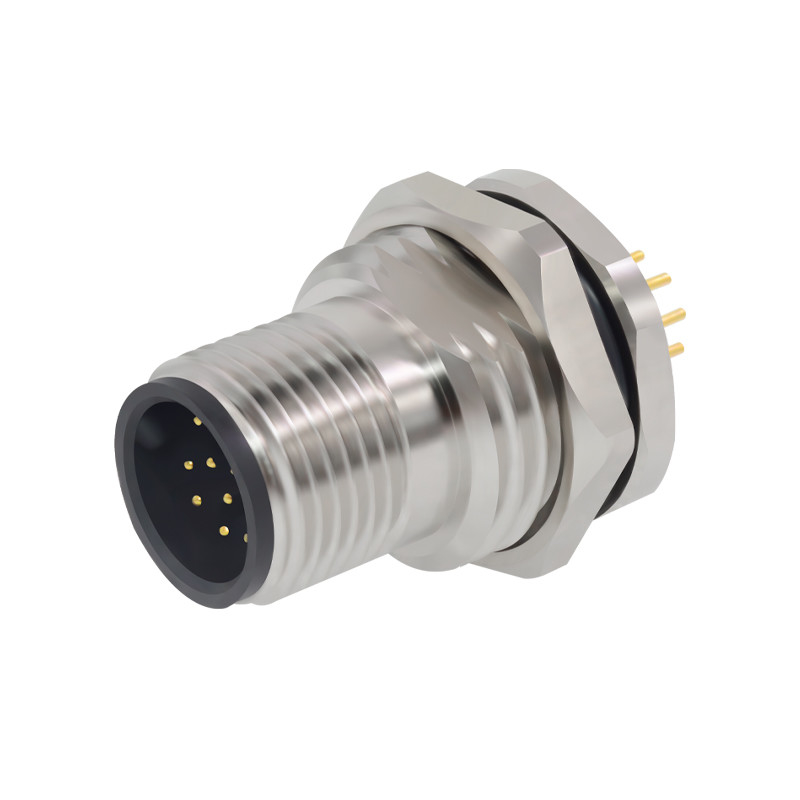

Les connecteurs circulaires M12 facilitent la connexion simple et économique du signal, des données et de l'alimentation dans l'industrie de l'automatisation.La série Raymo M12 est largement utilisée dans de nombreuses applications d'automatisation, telles que capteur et actionneur, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, servo moteur, appareil photo numérique, contrôle de processus ferroviaire, etc.
| Standard: | CEI 61076-2-101 |
| Température ambiante: | -25℃ ~ +90℃ |
| Insert de connecteur : | TPU |
| Coordonnées du connecteur : | Laiton avec plaqué or |
| Écrou/vis d'accouplement : | Laiton nickelé |
| Joint/O-ring : | Résine époxy/FKM |
| La resistance d'isolement: | ≥100MΩ |
| Résistance de contact : | ≤5mΩ |
| Blindage : | Indisponible |
| Filetage de montage : | M12x1.0 |
| Classement IP : | IP67 en état verrouillé |
| Contacts | Disponible | Courant nominal | Tension | Contacts | |
| codage | A/C | D/C | Résiliation | ||
| 03 épingles | ABC | 4A | 250V | 250V | PCB |
| 04 épingles | A B C D | 4A | 250V | 250V | PCB |
| 05 broches | ABC | 4A | 60V | 60V | PCB |
| 06 épingles | C | 2A | 30V | 30V | PCB |
| 08 épingles | UN | 2A | 30V | 30V | PCB |
| 12 broches | UN | 1.5A | 30V | 30V | PCB |
| 17 broches | UN | 1.5A | 30V | 30V | PCB |
codé Aprincipalement utilisé dans les capteurs, les actionneurs, les moteurs et la plupart des autres appareils standard.il a généralement entre 2 et 12 broches.
codé Bprincipalement utilisé dans les câbles réseau pour les connexions Fieldbus, inclut les systèmes qui fonctionnent avec Profibus.il a généralement entre 3 et 5 broches.
codé Cprincipalement utilisé avec des capteurs et des actionneurs AC, et dispose également d'une double rainure de clavette pour plus de sécurité.il a entre 3 et 6 broches.
codé Dgénéralement utilisé dans les câbles réseau pour les systèmes Ethernet et ProfiNet.il transfère des données jusqu'à 100 Mo et fournit généralement 3 à 5 broches.
codé Ssont pour une application d'alimentation en courant alternatif.
codé Tsont pour l'application d'alimentation en courant continu.
codé Xpeut transférer de grandes quantités de données jusqu'à 10 Go à haute vitesse, il aura toujours 8 broches.
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel de la conception et de la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la prction de types de câbles et de son adaptateur de connecteur associé.Avec câble de caméra RED/Teradek Bond/ARRI, câble d'alimentation de caméra Canon/Sony, câble SDI, câble USB, câble vidéo, câble CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences.
Nos prits sont largement utilisés dans des types d'environnements et d'applications difficiles, tels que les dispositifs de contrôle industriels, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, ils ont une excellente compatibilité avec de nombreux fournisseurs de premier plan.
Nous adhérons toujours à l'esprit d'innovation, continuons à intrire de nouvelles séries de prits comprenant M5, M8, M9, M12, M16, M23 et d'autres connecteurs de données. Avec IP68, ISO9001, Rohs, CE, certificat REACH approuvé.
