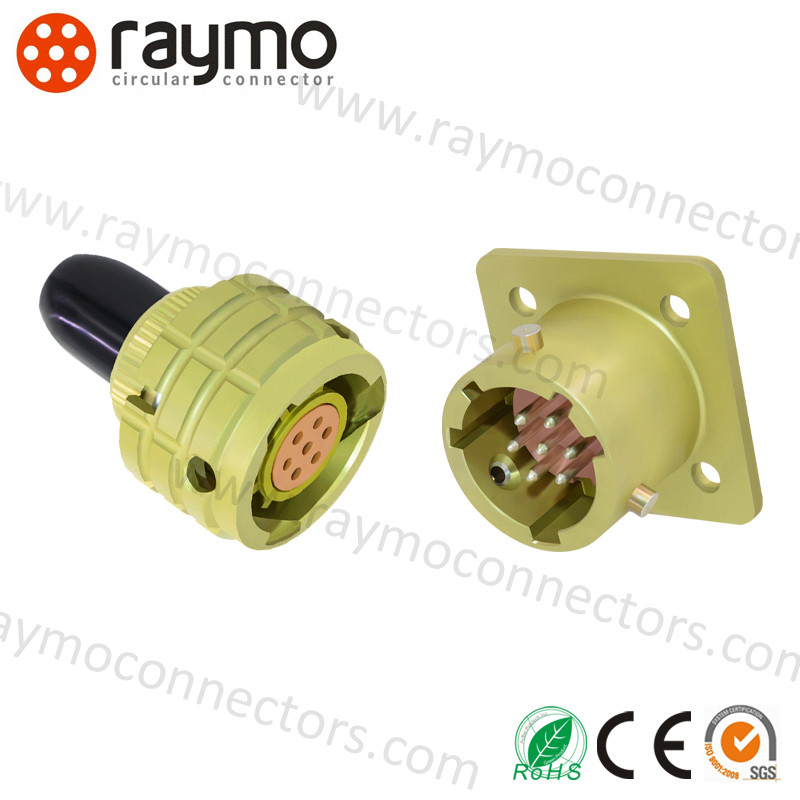

ONC-BS-1(2) Série Connecteur Taille de Coque 10 Fiche Femelle 4 Broches avec Fixation de Queue (Optionnel) - ONC-BS-1-4/10-P12-1-B
Description du produit Militaire ONC-BS-1(2) CONNECTEURS :
ONC-BS-1(2) Connecteur électrique circulaire de la série OHS, la méthode de connexion adopte une connexion à baïonnette, la forme de connexion d'extrémité de la partie contact est soudée, le produit présente les caractéristiques d'une connexion et d'une séparation rapides, d'une petite taille, d'une haute densité, d'une bonne résistance à l'environnement, d'une haute fiabilité, la prise sans fixation de queue, la fiche peut prendre une fixation de queue droite en plastique, adaptée aux circuits CC CA.
En même temps, il peut être assorti et interchangeable avec les pièces d'origine de la série russe ONC-BS-1(2).
Militaire ONC-BS-1(2) CARACTÉRISTIQUES DES CONNECTEURS :
- Taille compacte : Idéal pour les applications où l'espace est limité.
- Haute performance : Capable de gérer des débits de données et des niveaux de puissance élevés malgré sa petite taille, ce qui le rend adapté à un large éventail d'applications.
- Construction durable : Fabriqué avec des matériaux de haute qualité pour assurer une longue durée de vie, même dans des environnements difficiles.
- Installation facile : Permet une installation et un démontage rapides et faciles, ce qui permet de gagner du temps et des efforts lors de l'assemblage et de la maintenance.
Indicateurs techniques
| Indicateur |
Valeur |
| Résistance de contact |
≤5mΩ |
| Résistance d'isolement |
≥1000MΩ (Dans des conditions normales) |
| Température ambiante |
- 60°C~85°C |
| Vibration |
1-5000HZ 20g |
| Impact |
1000g (une fois) ; 100g (plusieurs fois) ; |
| Diamètre de contact |
Φ1.0mm |
| Durée de vie mécanique |
Insérer et débrancher 250 fois |
| Heures de travail |
5000 heures |
Courant de fonctionnement, Tension de fonctionnement
| Taille standard de la coque |
Nombre de contacts |
Courant de fonctionnement par contact unique (A) |
Courant total (A) |
Tension de fonctionnement (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Description du modèle
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circulaire |
Baïonnette |
Ultra-petit |
1 Argenture, 2 Dorure |
Nombre de contacts / Taille standard de la coque |
B - Réceptacle carré (broche), P - Fiche circulaire (prise) |
1. Sans fixation de queue 2. Avec fixation de queue droite non blindée |
Position de la clé |
Tous temps |

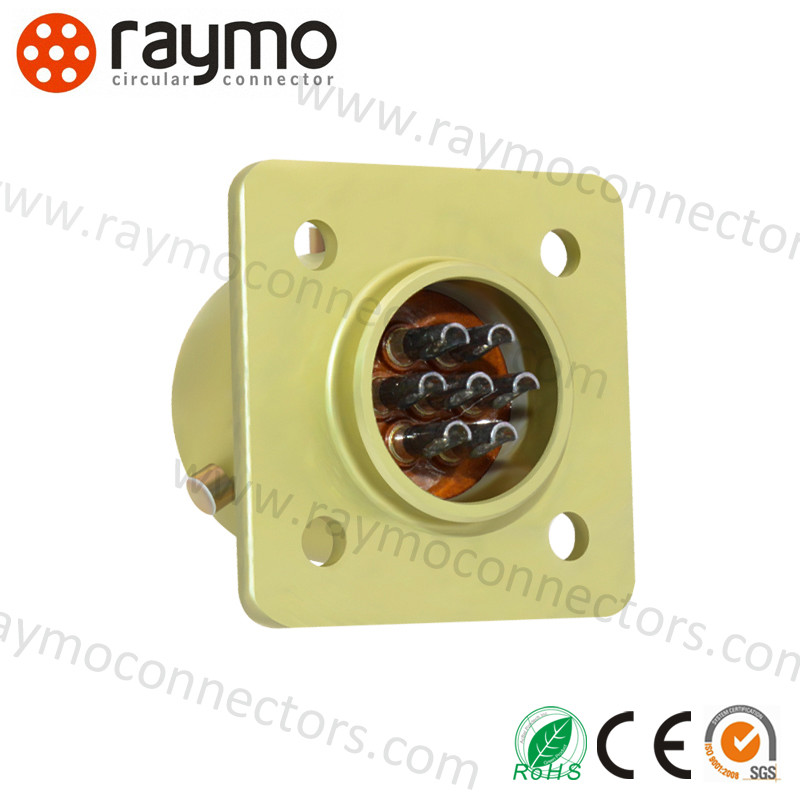

Type : 1 - Sans fixation de queue (Cliquez pour voir)
| N° de pièce russe |
N° de pièce chinois |
N° de pièce Amphenol |
| ONC-BS-1-4/10-V1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-V1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-V1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-V1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-V1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-V1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
Type : 2 - Avec fixation de queue droite non blindée (Cliquez pour voir)
| N° de pièce russe |
N° de pièce chinois |
N° de pièce Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |

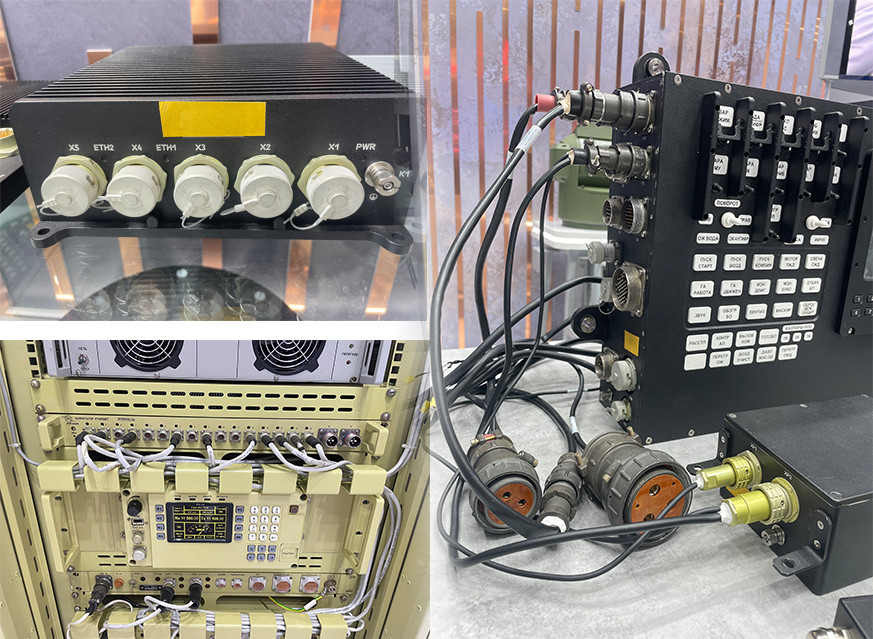

Applications des CONNECTEURS militaires 38999 :
Informations sur l'entreprise Connecteurs militaires 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la production de toutes sortes de câbles et de leurs adaptateurs de connecteurs associés. Avec le câble RED/Teradek Bond/ARRI Camera, le câble d'alimentation Canon / Sony Camera, le câble SDI, le câble USB, le câble vidéo, le câble CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences.
Nos produits sont largement utilisés dans des environnements et des applications difficiles, comme les dispositifs de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, il a une excellente compatibilité avec de nombreux fournisseurs leaders.
Nous adhérons toujours à l'esprit d'innovation, continuons à introduire de nouvelles séries de produits, notamment les connecteurs de données M5, M8, M9, M12, M16, M23 et autres. Avec les certificats IP68, ISO9001, Rohs, CE, REACH approuvés.
