ONЦ-БС-1-7/12-Р12-1-В Russie Connecteur série ОНЦ-БС

Informations de base
Lieu d'origine: Chine
Nom de marque: RAYMO
Certification: CE/ROHS/REACH/SGS/ISO9001
Numéro de modèle: Il est à l'ordre du jour.
Quantité de commande min: 1pcs
Prix: 5.6-20.3
Détails d'emballage: Sac et carton
Délai de livraison: 5-7 jours ouvrables
Capacité d'approvisionnement: 50000pcs / mois
Série: Connecteur à baïonnette ultra-petit de la série OHS Numéro de modèle: Le code de l'établissement est le code de l'établissement.
Taille de la coquille: 10.12.14.18.22.27 Contacts: 4.7.10.19.32.50
Méthode de connexion: Connexion à la baïonnette Matériau de coquille: Traitement anodisé de surface d'alliage d'aluminium
Matériau de contact: Alliage de cuivre plaqué or/argent Isolant: Bakélite
Terminal: Souder Température ambiante: -60 à +200 °C
Cycle de vie: Temps de protection IP67500
Mettre en évidence:

Le connecteur russe ОНЦ-БС-1-7/12

,

Le connecteur ONЦ-БС-1-7/12-Р12-1-В

,

Il est à l'ordre du jour.

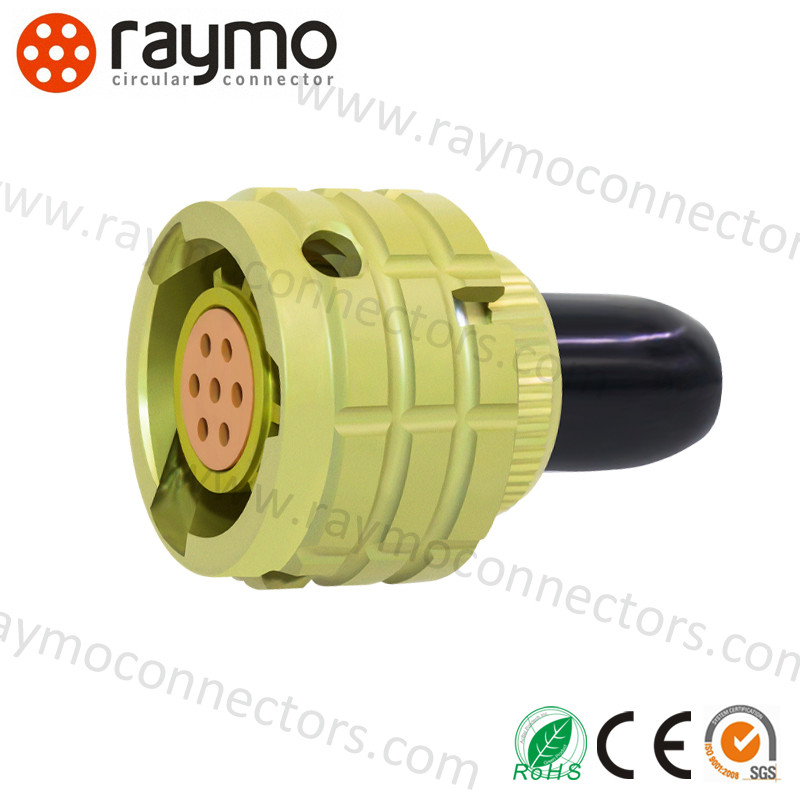

ONC-BS-1(2) Série Connecteur Taille de Coque 12 Fiche 7 Broches avec Fixation de Queue (Optionnel)-ONC-BS-1-7/12-P12-1-B

ONC-BS-1-7/12-R12-1-V, Dimensions

Description Prct Militaire ONC-BS-1(2) CONNECTEURS :

ONC-BS-1(2) Connecteur électrique circulaire de la série OHS, la méthode de connexion adopte une connexion à baïonnette, la forme de connexion d'extrémité de la partie contact est soudée, le prct présente les caractéristiques d'une connexion et d'une séparation rapides, d'une petite taille, d'une densité élevée, d'une bonne résistance à l'environnement, d'une grande fiabilité, la prise sans fixation de queue, la fiche peut prendre une fixation de queue en plastique droite, adaptée aux circuits CC CA.

En même temps, il peut être assorti et interchangeable avec les pièces d'origine de la série russe ONC-BS-1(2).



Les connecteurs ONC-BS-1(2) sont conçus pour fonctionner dans des circuits électriques continus,
alternatifs (jusqu'à 3 MHz) et impulsionnels.
Les connecteurs ONC-BS-1(2) sont constitués de boîtiers hermétiques et de câbles non hermétiques
prises pour un montage volumineux, ayant une polarisation de corps multiple, protégeant
contre les courts-circuits non intentionnels.
La connexion des connecteurs est à baïonnette.
Les boîtiers sont fabriqués sans boîtier, les prises avec un boîtier en plastique droit.
Les schémas de disposition des contacts, le nombre et les diamètres des contacts sont présentés dans le tableau 1.
Le revêtement des contacts dans les connecteurs : ONC-BS-1 - argent, ONC-BS-2 – or.
Les connecteurs sont fabriqués pour un montage interne dans l'exécution climatique de tous les climats en
conformité avec les conditions techniques BR0.364.030 TU, (acceptation « 5 »).

Militaire  ONC-BS-1(2)  CARACTÉRISTIQUES DES CONNECTEURS :

  • Taille compacte : idéale pour les applications où l'espace est limité.
  • Hautes performances : capable de gérer des débits de données et des niveaux de puissance élevés malgré sa petite taille, ce qui le rend adapté à un large éventail d'applications.
  • Construction durable : fabriqué avec des matériaux de haute qualité pour assurer une longue durée de vie, même dans des environnements difficiles.
  • Installation facile : permet une installation et un démontage rapides et faciles, ce qui permet de gagner du temps et des efforts lors de l'assemblage et de la maintenance.

Indicateurs techniques

Indicateur Valeur
Résistance de contact ≤5mΩ
Résistance d'isolement ≥1000MΩ (Dans des conditions normales)
Température ambiante - 60°C~85°C
Vibration 1-5000HZ 20g
Impact 1000g (une fois) ; 100g (plusieurs fois) ;
Diamètre de contact Φ1,0 mm
Durée de vie mécanique Insérer et débrancher 250 fois
Heures de travail 5000 heures

Courant de fonctionnement, Tension de fonctionnement

Taille standard de la coque Nombre de contacts Courant de fonctionnement par contact unique (A) Courant total (A) Tension de fonctionnement (V)
10 4 3.7 15 250
12 7 3.1 22 250
14 10 3 30 250
18 19 2.1 40 250
22 32 1.8 60 250
27 50 1.5 75 250


Description du modèle



OHS B C 1(2) 4(10) B(P) 1(2) 1(2,3) B
Circulaire Baïonnette Ultra-petit 1 Argenture, 2 Dorure Nombre de contacts / Taille standard de la coque B - Réceptacle carré (broche), P - Fiche circulaire (prise) 1. Sans fixation de queue 2. Avec fixation de queue droite non blindée Position de la clé Tous temps

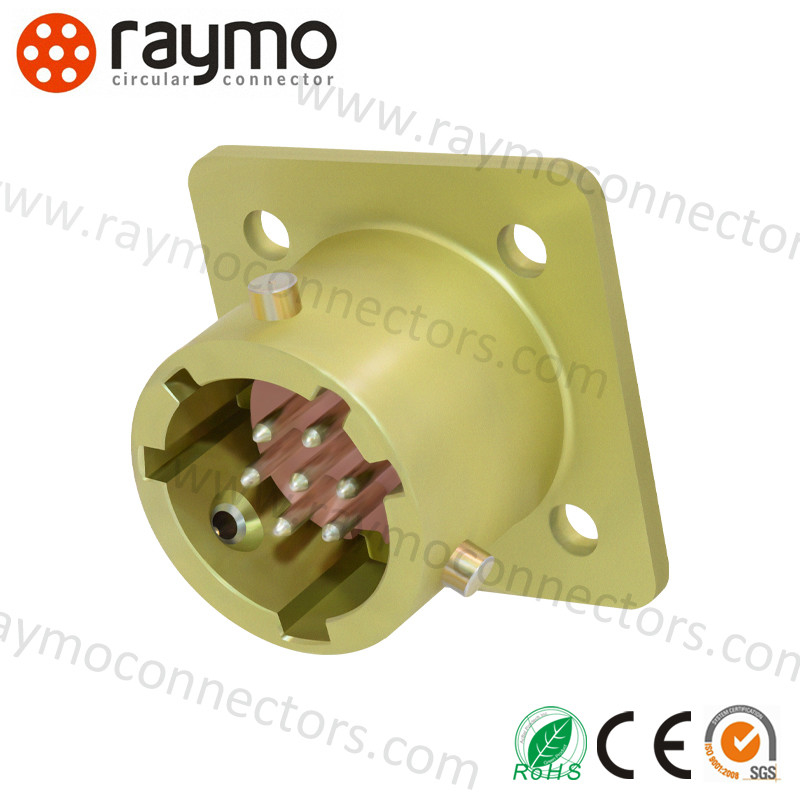

Type : 1-Sans fixation de queue (Cliquez pour afficher)

N° de pièce russe N° de pièce chinois N° de pièce Amphenol
ONC-BS-1-4/10-V1-1-V OHS-BC-1-4/10-B1-1-V ONTS-BS-1-4/10-V1-1-V
ONC-BS-1-7/12-V1-1-V OHS-BC-1-7/12-B1-1-V ONTS-BS-1-7/12-V1-1-V
ONC-BS-1-10/14-V1-1-V OHS-BC-1-10/14-B1-1-V ONTS-BS-1-10/14-V1-1-V
ONC-BS-1-19/18-V1-1-V OHS-BC-1-19/18-B1-1-V ONTS-BS-1-19/18-V1-1-V
ONC-BS-1-32/22-V1-1-V OHS-BC-1-32/22-B1-1-V ONTS-BS-1-32/22-V1-1-V
ONC-BS-1-50/27-V1-1-V OHS-BC-1-50/27-B1-1-V ONTS-BS-1-50/27-V1-1-V

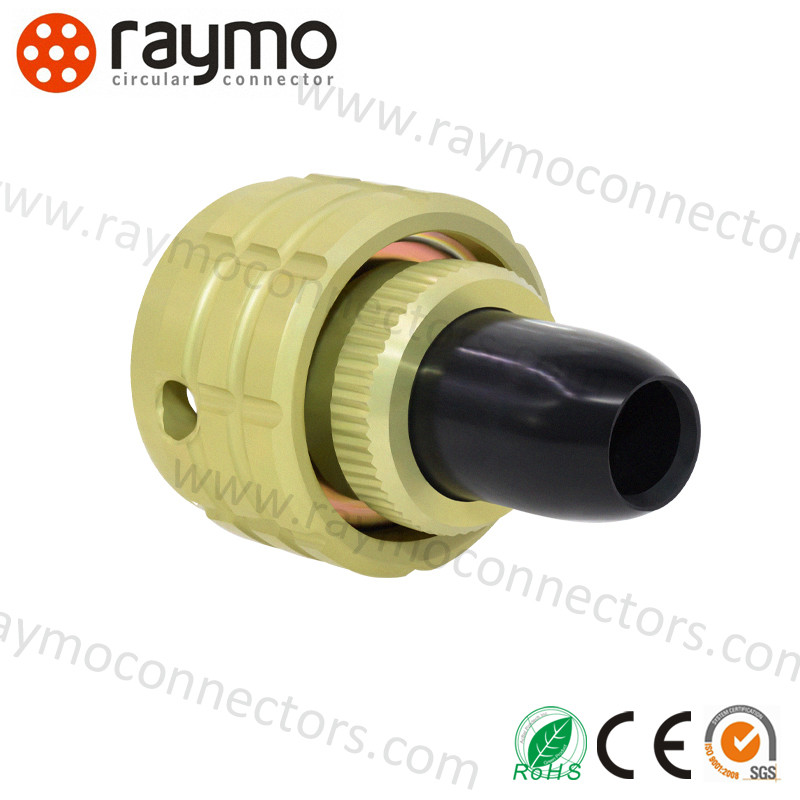

Type : 2-Avec fixation de queue droite non blindée (Cliquez pour afficher)

N° de pièce russe N° de pièce chinois N° de pièce Amphenol
ONC-BS-1-4/10-R12-1-V OHS-BC-1-4/10-P2-1-V ONTS-BS-1-4/10-R12-1-V
ONC-BS-1-7/12-R12-1-V OHS-BC-1-7/12-P2-1-V ONTS-BS-1-7/12-R12-1-V
ONC-BS-1-10/14-R12-1-V OHS-BC-1-10/14-P2-1-V ONTS-BS-1-10/14-R12-1-V
ONC-BS-1-19/18-R12-1-V OHS-BC-1-19/18-P2-1-V ONTS-BS-1-19/18-R12-1-V
ONC-BS-1-32/22-R12-1-V OHS-BC-1-32/22-P2-1-V ONTS-BS-1-32/22-R12-1-V
ONC-BS-1-50/27-R12-1-V OHS-BC-1-50/27-P2-1-V ONTS-BS-1-50/27-R12-1-V



ONЦ-БС-1-7/12-Р12-1-В Russie Connecteur série ОНЦ-БС 0ONЦ-БС-1-7/12-Р12-1-В Russie Connecteur série ОНЦ-БС 1

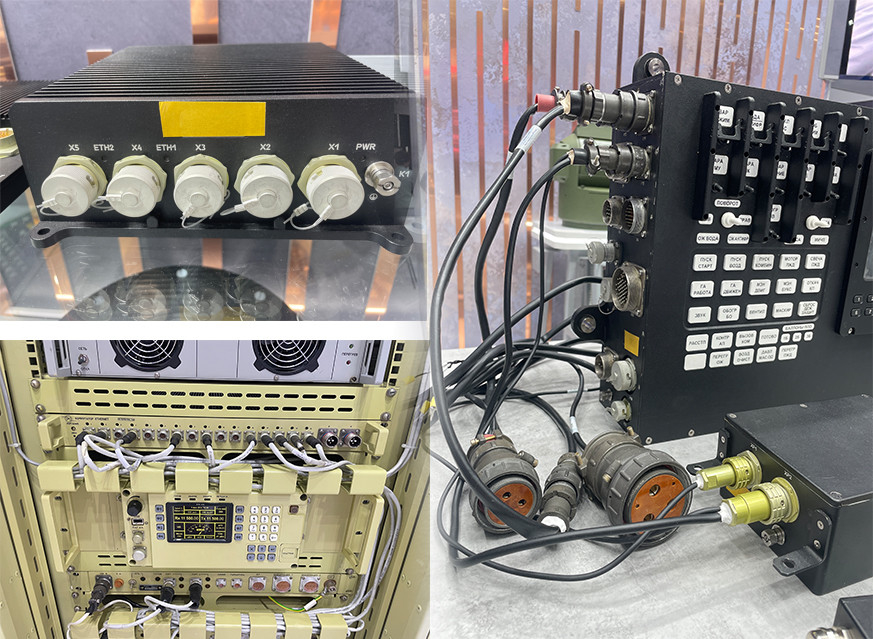

Applications des CONNECTEURS militaires 38999 :

ONЦ-БС-1-7/12-Р12-1-В Russie Connecteur série ОНЦ-БС 2

Informations sur l'entreprise : CONNECTEURS militaires 38999

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la production de toutes sortes de câbles et de leurs adaptateurs de connecteurs associés. Avec le câble RED/Teradek Bond/ARRI Camera, le câble d'alimentation Canon/Sony Camera, le câble SDI, le câble USB, le câble vidéo, le câble CCD... Nous fournissons différents services OEM/ODM pour différents types d'applications et d'exigences.
Nos prcts sont largement utilisés dans des environnements et des applications difficiles, tels que les dispositifs de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, il a une excellente compatibilité avec de nombreux fournisseurs de premier plan.
Nous adhérons toujours à l'esprit d'innovation, continuons à introduire de nouvelles séries de prcts, notamment les connecteurs de données M5, M8, M9, M12, M16, M23 et autres. Avec les certificats IP68, ISO9001, Rohs, CE, REACH approuvés.

ONЦ-БС-1-7/12-Р12-1-В Russie Connecteur série ОНЦ-БС 3

Personnalisation des CONNECTEURS militaires 38999 :

Connecteurs circulaires RAYMO LEMO Push Pull
  • Nom de la marque : RAYMO
  • Numéro de modèle : connecteur Fischer
  • Lieu d'origine : CHINE
  • Placage de contact : Or
  • Genre : Mâle/Femelle
  • Style d'accouplement : Push-Pull
  • Connecteurs métriques durs
  • Connecteurs de cordon électrique
  • Connecteurs circulaires industriels



Tous les connecteurs peuvent être personnalisés selon les demandes des clients !

Support et services des CONNECTEURS militaires 38999 :

Support technique et service pour les connecteurs circulaires Push Pull

Nous fournissons un support technique et un service complets pour nos connecteurs circulaires Push Pull. Notre équipe possède une grande expérience dans la fourniture de solutions techniques pour diverses applications.

Notre équipe est disponible pour aider les clients à l'installation, au dépannage et aux réparations. Nous offrons également une assistance et une formation sur site pour garantir que les clients sont en mesure d'utiliser le prct à son plein potentiel.

Nous nous engageons à fournir un excellent service client et notre équipe est disponible 24h/24 et 7j/7 pour répondre à toutes les questions ou fournir une assistance technique.

Nous proposons également une large gamme de services après-vente, tels que des extensions de garantie et des mises à niveau de prct.

Si vous avez des questions ou avez besoin d'aide, n'hésitez pas à nous contacter.



FAQ :

Q1. Puis-je avoir un échantillon ?
Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité. Certains échantillons sont gratuits, et certains échantillons doivent être payés à l'avance et le coût sera remboursé après une commande ultérieure.


Q2. Qu'en est-il du délai de livraison de la prction ?
Nous avons du stock, livraison rapide en dessous de 5 000 pièces.


Q3. Comment expédiez-vous les marchandises et combien de temps faut-il pour qu'elles arrivent ?
Nous expédions souvent par DHL, UPS, FedEx, TNT, SF ou EMS. Il faut généralement 3 à 5 jours pour arriver.


Q4. L'OEM est-il disponible ?
Oui. Nous avons une riche expérience et une bonne capacité à intégrer votre conception et votre idée dans un prct réel, cela prend normalement environ 20 à 30 jours pour un nouveau prct, de la conception du moule à la prction finale.
