Description du produit Industriel ОНЦ-БС-1(2) CONNECTEURS:
ОНЦ-БС-1(2) Connecteur électrique circulaire série OHS, la méthode de connexion adopte une connexion à baïonnette, la forme de connexion d'extrémité de la partie contact est soudée, le produit présente les caractéristiques d'une connexion et d'une séparation rapides, d'une petite taille, d'une haute densité, d'une bonne résistance environnementale, d'une haute fiabilité, la douille sans accessoire de queue, la fiche peut prendre un accessoire de queue en plastique droit, adapté aux circuits CC CA.
Dans le même temps, il peut être associé et échangé avec les pièces d'origine de la série russe ОНЦ-БС-1(2).
Les connecteurs ОНЦ-БС-1(2) sont conçus pour fonctionner dans des circuits électriques de courant continu,
continu (fréquence jusqu'à 3 MHz) et pulsé.

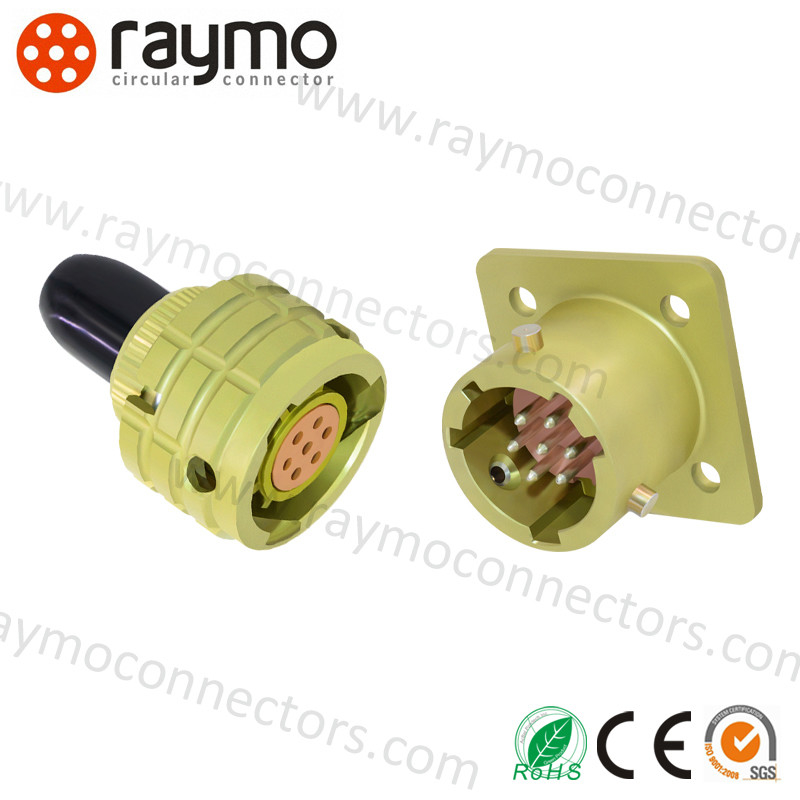

Les connecteurs ОНЦ-БС-1(2) se composent d'une fiche à baïonnette hermétique et de douilles de câble non hermétiques
pour montage en volume, ils ont une polarisation de corps multipolaire, protégeant
contre les connexions non normalisées.
La connexion des connecteurs est à baïonnette.

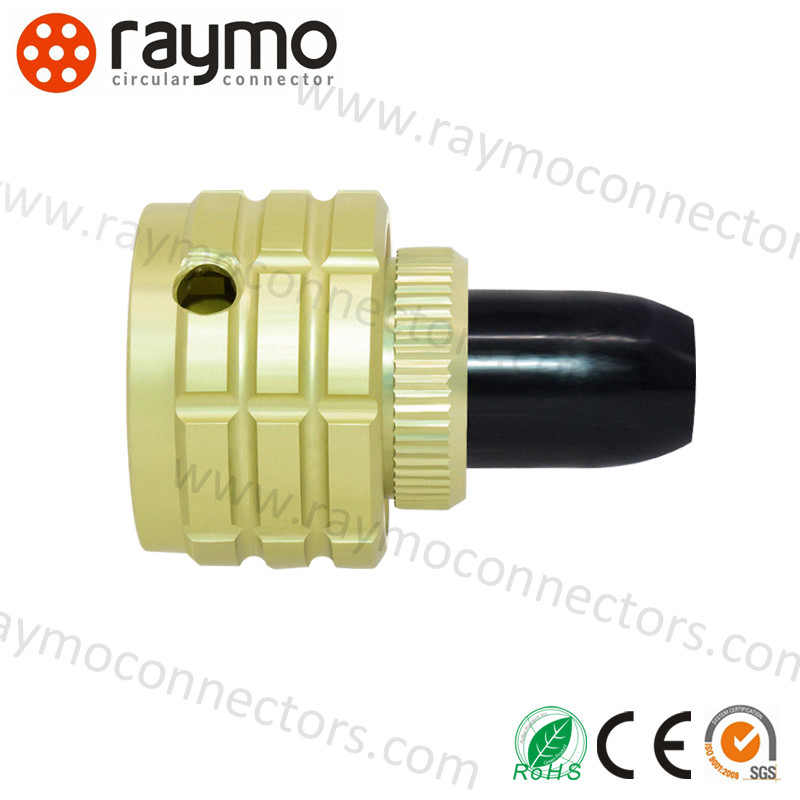

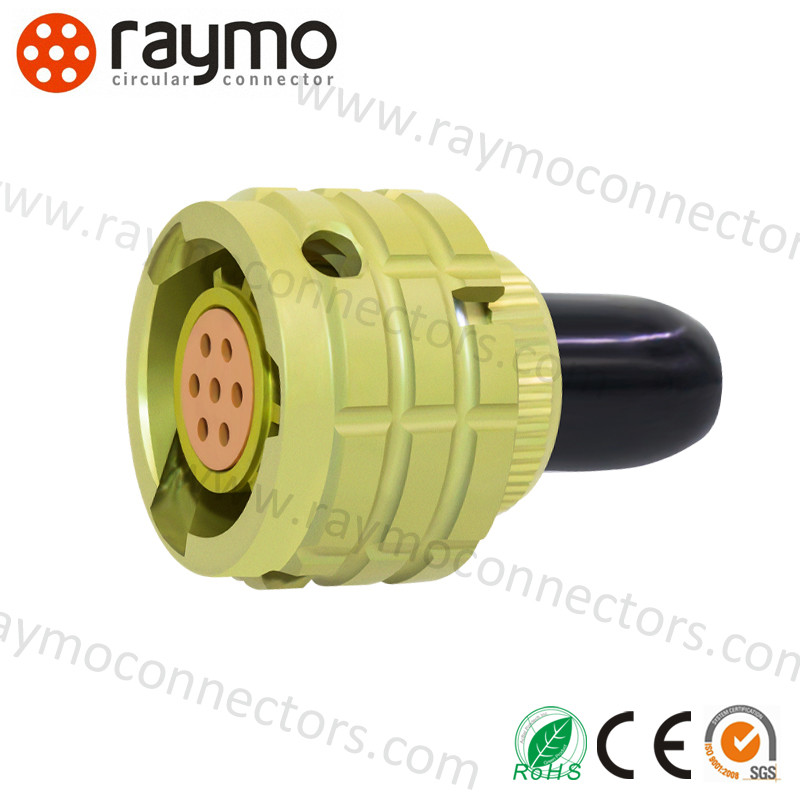

Les fiches sont fabriquées sans gaine, les douilles avec une gaine droite en plastique.
Les schémas de disposition des contacts, le nombre et les diamètres des contacts sont présentés dans le tableau 1.
Revêtement des contacts dans les connecteurs : ОНЦ-БС-1 – argent, ОНЦ-БС-2 – or.
Je fabrique des connecteurs pour le montage intérieur dans des conditions climatiques d'exploitation dans
conformité avec les spécifications techniques БР0.364.030 ТУ, (prise « 5 »).
Industriel ОНЦ-БС-1(2) Caractéristiques des CONNECTEURS :
- Taille compacte : Idéal pour les applications où l'espace est limité.
- Haute performance : Capable de gérer des débits de données et des niveaux de puissance élevés malgré sa petite taille, ce qui le rend adapté à un large éventail d'applications.
- Construction durable : Construit avec des matériaux de haute qualité pour assurer une longue durée de vie, même dans des environnements difficiles.
- Installation facile : Permet une installation et un démontage rapides et faciles, ce qui permet d'économiser du temps et des efforts lors de l'assemblage et de la maintenance.
Indicateurs techniques
| Indicateur | Valeur |
| Résistance de contact | ≤5mΩ |
| Résistance d'isolement | ≥1000MΩ (Dans des conditions normales) |
| Température ambiante | - 60°C~85°C |
| Vibration | 1-5000HZ 20g |
| Impact | 1000g(une fois) ; 100g(plusieurs fois) ; |
| Diamètre du contact | Φ1.0mm |
| Durée de vie mécanique | Insertion et retrait 250 fois |
| Heures de travail | 5000 heures |
Courant de fonctionnement, Tension de fonctionnement
| Taille standard du boîtier | Nombre de contacts | Courant de fonctionnement par contact (A) | Courant total (A) | Tension de fonctionnement (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Description du modèle
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circulaire | Baïonnette | Ultra-compact | 1 Argenté, 2 Doré | Nombre de contacts / Taille standard du boîtier | B - Douille carrée (broche), P - Fiche circulaire (douille) | 1. Sans accessoire de queue 2. Avec accessoire de queue droit non blindé | Position de clé | Toutes saisons |

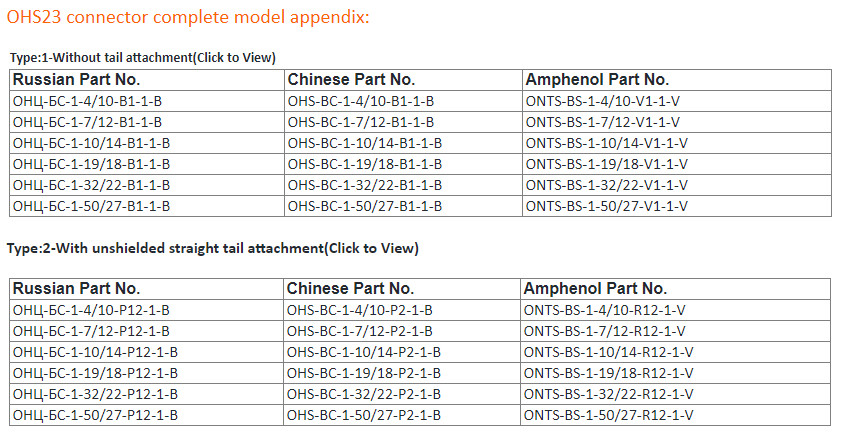

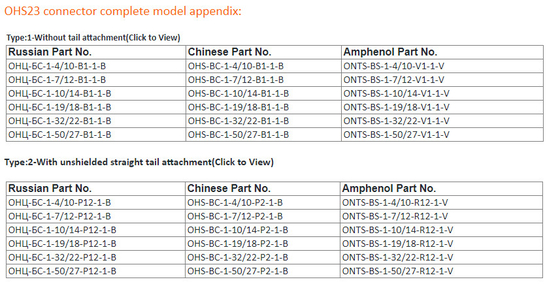

Type : 1 – Sans accessoire de queue (cliquez pour voir)
| N° de pièce russe | N° de pièce chinois | N° de pièce Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
Type : 2 – Avec accessoire de queue droit non blindé (cliquez pour voir)
| N° de pièce russe | N° de pièce chinois | N° de pièce Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
Applications des CONNECTEURS Industriels ОНЦ-БС :
Informations sur la société 38999 CONNECTEURS
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la production de toutes sortes de câbles et d'adaptateurs de connecteurs associés. Avec les câbles RED/Teradek Bond/ARRI Camera, les câbles d'alimentation Canon/Sony Camera, les câbles SDI, les câbles USB, les câbles vidéo, les câbles CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences.
Nos produits sont largement utilisés dans toutes sortes d'environnements et d'applications difficiles, tels que les appareils de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et industriels, etc. De plus, il offre une excellente compatibilité avec de nombreux fournisseurs leaders.
Nous adhérons toujours à l'esprit d'innovation, continuons à introduire de nouvelles séries de produits, y compris les connecteurs de données M5, M8, M9, M12, M16, M23 et autres. Certifiés IP68, ISO9001, Rohs, CE, REACH.
Personnalisation des CONNECTEURS Industriels ОНЦ-БС :
Connecteurs circulaires push-pull RAYMO LEMO - Nom de marque : RAYMO
- Numéro de modèle : Connecteur Fischer
- Lieu d'origine : CHINE
- Placage de contact : Or
- Genre : Mâle/Femelle
- Style de couplage : Push-Pull
- Connecteurs métriques durs
- Connecteurs de cordon électriques
- Connecteurs circulaires industriels
Tous les connecteurs peuvent être personnalisés selon les demandes du client !
Support et services pour les CONNECTEURS Industriels ОНЦ-БС :
Support technique et service pour les connecteurs circulaires push-pull
Nous fournissons un support technique et un service complets pour nos connecteurs circulaires push-pull. Notre équipe est très expérimentée dans la fourniture de solutions techniques pour diverses applications.
Notre équipe est disponible pour aider les clients à l'installation, au dépannage et aux réparations. Nous proposons également une assistance sur site et une formation pour garantir que les clients peuvent utiliser le produit au maximum de son potentiel.
Nous nous engageons à fournir un excellent service client et notre équipe est disponible 24h/24 et 7j/7 pour répondre à toutes les questions ou fournir un support technique.
Nous proposons également une large gamme de services après-vente, tels que des extensions de garantie et des mises à niveau de produits.
Si vous avez des questions ou si vous avez besoin d'aide, n'hésitez pas à nous contacter.
FAQ :
-
Q1. Puis-je avoir un échantillon ?
Oui, nous acceptons les commandes d'échantillons pour tester et vérifier la qualité. Certains échantillons sont gratuits, et certains échantillons doivent être payés à l'avance et le coût sera remboursé après une commande supplémentaire.
Q2. Qu'en est-il du délai de production ?
Nous avons du stock, livraison rapide pour moins de 5 000 pièces.
Q3. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver ?
Nous expédions souvent par DHL, UPS, FedEx, TNT, SF ou EMS. Cela prend généralement 3 à 5 jours pour arriver.
Q4. Est-ce que l'OEM est disponible ?
Oui. Nous avons une riche expérience et une bonne capacité à transformer votre conception et votre idée en produit réel, cela prend normalement environ 20 à 30 jours pour un nouveau produit, de la conception du moule à la production finale.
