Les connecteurs ONC-BS, RBM4, SNC23, SNC127,2RMT, 2RMD, 2RTT arrivent !!!
Tous les types de connecteurs circulaires du fabricant OEM en Chine

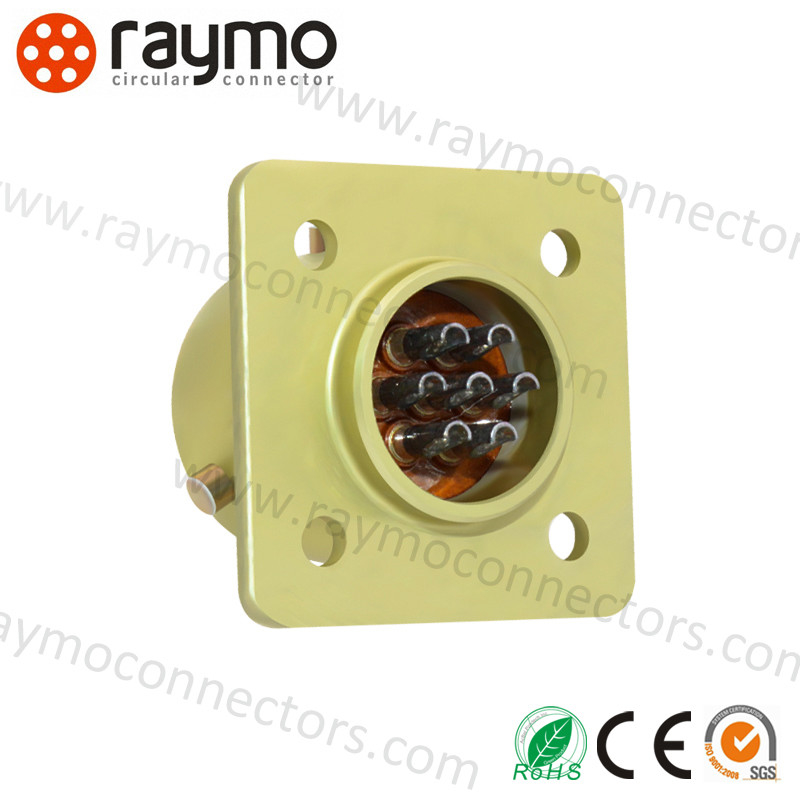

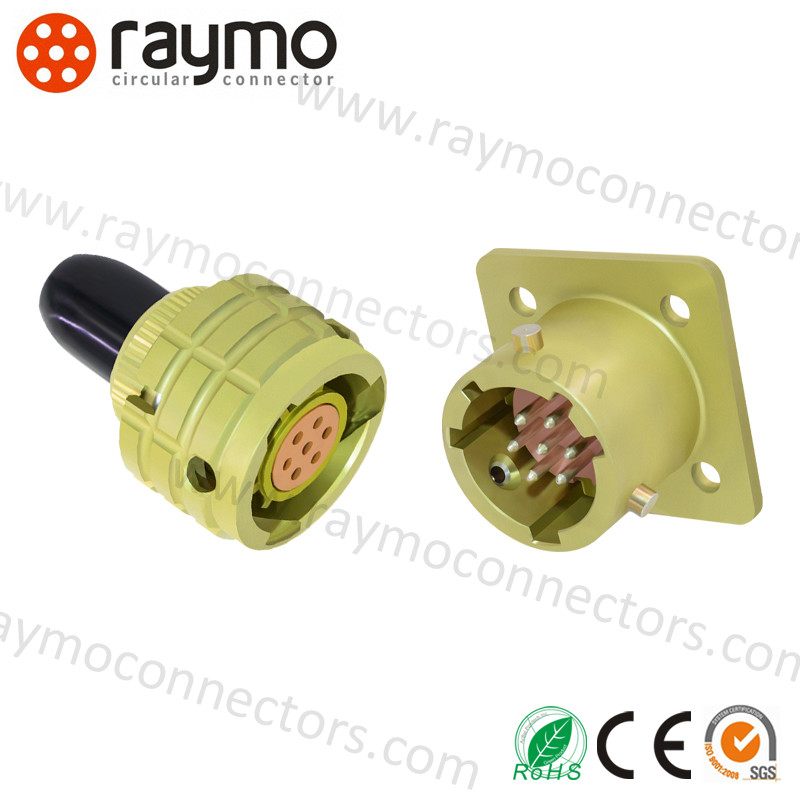

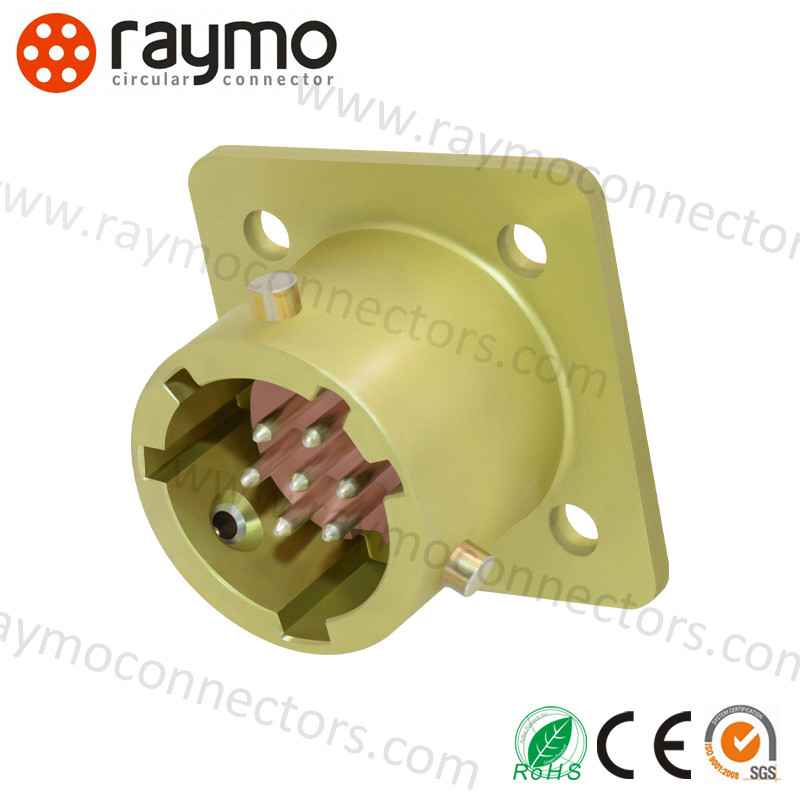

Description du produit Militaire ONC-BS-1(2) CONNECTEURS :
ONC-BS-1(2) Connecteur électrique circulaire de la série OHS, la méthode de connexion adopte une connexion à baïonnette, la forme de connexion d'extrémité de la partie contact est soudée, le produit présente les caractéristiques d'une connexion et d'une séparation rapides, d'une petite taille, d'une densité élevée, d'une bonne résistance à l'environnement, d'une grande fiabilité, la prise sans fixation arrière, la fiche peut prendre une fixation arrière en plastique droite, adaptée aux circuits CC CA.
Dans le même temps, il peut être assorti et interchangeable avec les pièces d'origine de la série russe ONC-BS-1(2).
Les connecteurs ONC-BS-1(2) sont destinés à fonctionner dans les circuits électriques à courant continu,
alternatif (fréquence jusqu'à 3 MHz) et courants pulsés.
Les connecteurs ONC-BS-1(2) sont constitués d'un corps hermétique et d'un câble non hermétique
prises pour un montage volumétrique, ayant une polarisation de corps importante, protégeant
contre les courts-circuits accidentels.
La connexion des connecteurs est à baïonnette.
Les corps sont fabriqués sans revêtement, les prises avec un corps en plastique moulé.
Les schémas de disposition des contacts, le nombre et les diamètres des contacts sont présentés dans le tableau 1.
Revêtement des contacts dans les connecteurs : ONC-BS-1 - argent, ONC-BS-2 – or.
Les connecteurs sont fabriqués pour un montage interne dans
conformément aux conditions techniques BR0.364.030 TU, (acceptation « 5 »).
Militaire ONC-BS-1(2) Caractéristiques des connecteurs OHS :
- Taille compacte : idéale pour les applications où l'espace est limité.
- Hautes performances : capable de gérer des débits de données et des niveaux de puissance élevés malgré sa petite taille, ce qui le rend adapté à un large éventail d'applications.
- Construction durable : construit avec des matériaux de haute qualité pour assurer une longue durée de vie, même dans des environnements difficiles.
- Installation facile : permet une installation et un démontage rapides et faciles, ce qui permet de gagner du temps et des efforts lors de l'assemblage et de la maintenance.
Indicateurs techniques pour ONC-BS-1(2)CONNECTEURS OHS
| Indicateur |
Valeur |
| Résistance de contact |
≤5mΩ |
| Résistance d'isolement |
≥1000MΩ (Dans des conditions normales) |
| Température ambiante |
- 60°C~85°C |
| Vibration |
1-5000HZ 20g |
| Impact |
1000g (une fois) ; 100g (plusieurs fois) ; |
| Diamètre de contact |
Φ1,0 mm |
| Durée de vie mécanique |
Insérer et débrancher 250 fois |
| Heures de travail |
5000 heures |
Courant de fonctionnement, tension de fonctionnement pour ONC-BS-1(2)CONNECTEURS OHS
| Taille standard de la coque |
Nombre de contacts |
Courant de fonctionnement par contact unique (A) |
Courant total (A) |
Tension de fonctionnement (V) |
| 10 |
4 |
3,7 |
15 |
250 |
| 12 |
7 |
3,1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2,1 |
40 |
250 |
| 22 |
32 |
1,8 |
60 |
250 |
| 27 |
50 |
1,5 |
75 |
250 |
Description du modèle pour ONC-BS-1(2)CONNECTEURS OHS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circulaire |
Baïonnette |
Ultra-petit |
1 Argenture, 2 Dorure |
Nombre de contacts / Taille standard de la coque |
B - Réceptacle carré (broche), P - Fiche circulaire (prise) |
1. Sans fixation arrière 2. Avec fixation arrière droite non blindée |
Position de la clé |
Tous temps |
Type : 1-Sans fixation arrière pour ONC-BS-1(2)CONNECTEURS OHS
| N° de pièce russe |
N° de pièce chinois |
N° de pièce Amphenol |
| ONC-BS-1-4/10-B1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
Type : 2-Avec fixation arrière droite non blindée pour ONC-BS-1(2)CONNECTEURS OHS
| N° de pièce russe |
N° de pièce chinois |
N° de pièce Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |

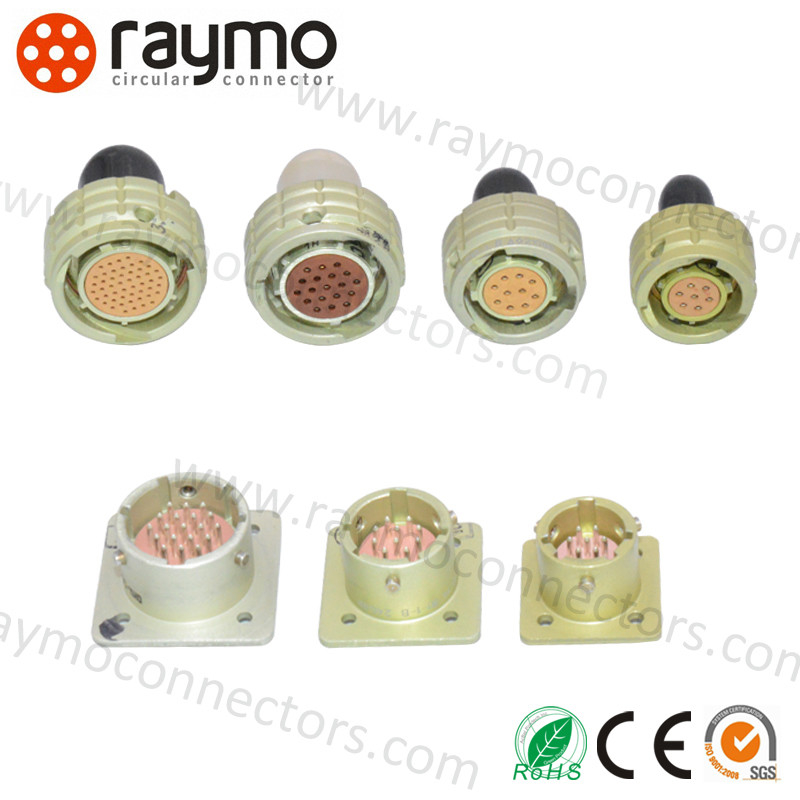

Applications des connecteurs militaires ONC-BS :
Informations sur l'entreprise Connecteurs militaires 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, en tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, a accumulé une riche expérience dans le développement et la production de toutes sortes de câbles et de son adaptateur de connecteur associé. Avec le câble de caméra RED/Teradek Bond/ARRI, le câble d'alimentation de caméra Canon/Sony, le câble SDI, le câble USB, le câble vidéo, le câble CCD... Nous fournissons différents services OEM/ODM pour différentes applications et exigences.
Nos produits sont largement utilisés dans divers environnements et applications difficiles, tels que les dispositifs de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et militaires, etc. De plus, il a une excellente compatibilité avec de nombreux fournisseurs de premier plan.
Nous adhérons toujours à l'esprit d'innovation, continuons à introduire de nouvelles séries de produits, notamment M5, M8, M9, M12, M16, M23 et d'autres connecteurs de données. Avec les certificats IP68, ISO9001, Rohs, CE, REACH approuvés.
Personnalisation des connecteurs militaires ONC-BS :
Connecteurs circulaires RAYMO LEMO Push Pull
- Nom de la marque : RAYMO
- Numéro de modèle : connecteur Fischer
- Lieu d'origine : CHINE
- Placage de contact : Or
- Genre : Mâle/Femelle
- Style d'accouplement : Push-Pull
- Connecteurs métriques durs
- Connecteurs de cordon électrique
- Connecteurs circulaires industriels
Tous les connecteurs peuvent être personnalisés selon les demandes des clients !
Support et services des connecteurs militaires ONC-BS :
Support technique et service pour les connecteurs Push Pull circulaires
Nous fournissons un support technique et un service complets pour nos connecteurs Push Pull circulaires. Notre équipe possède une grande expérience dans la fourniture de solutions techniques pour diverses applications.
Notre équipe est disponible pour aider les clients à l'installation, au dépannage et aux réparations. Nous proposons également une assistance et une formation sur site pour garantir que les clients sont en mesure d'utiliser le produit à son plein potentiel.
Nous nous engageons à fournir un excellent service client et notre équipe est disponible 24h/24 et 7j/7 pour répondre à toutes les questions ou fournir une assistance technique.
Nous proposons également une large gamme de services après-vente, tels que des extensions de garantie et des mises à niveau de produits.
Si vous avez des questions ou avez besoin d'aide, n'hésitez pas à nous contacter.
FAQ :
-
Q1. Puis-je avoir un échantillon ?
Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité. Certains échantillons sont gratuits, et certains échantillons doivent être payés à l'avance et le coût sera remboursé après une commande ultérieure.
Q2. Qu'en est-il du délai de production ?
Nous avons du stock, livraison rapide en dessous de 5 000 pièces.
Q3. Comment expédiez-vous les marchandises et combien de temps faut-il pour qu'elles arrivent ?
Nous expédions souvent par DHL, UPS, FedEx, TNT, SF ou EMS. Il faut généralement 3 à 5 jours pour arriver.
Q4. L'OEM est-il disponible ?
Oui. Nous avons une riche expérience et une bonne capacité à intégrer votre conception et votre idée dans un produit réel, cela prend normalement environ 20 à 30 jours pour un nouveau produit, de la conception du moule à la production finale.
