Connecteur ultracompact à baïonnette série OHS-BC-1(2), taille de boîtier 12, 7 broches, prise femelle avec fixation de câble (en option)OHS-BC-1-7/12-P12-1-B

Description du produit IndustrielOHS-BC-1(2)CONNECTEURS :

OHS-BC-1(2)

Les connecteurs ultracompacts à baïonnette de la série OHS adoptent principalement la technologie des connecteurs russes. Ce type de connecteur est largement utilisé dans les circuits CC et CA de divers instruments électriques, radio et de contrôle. Il se compose de fiches et de prises, avec des positions de clé à plusieurs niveaux pour l'installation. Le mode de couplage du connecteur est de type baïonnette. La prise femelle n'a pas de fixation de câble et la fiche mâle a une fixation de câble droite en plastique. Dans le même temps, il peut être associé et échangé avec les pièces d'origine de la série russe OHS-BC-1(2).

Connecteurs OHS-BC-1(2), conçus pour fonctionner dans des circuits électriques continu,
alternatif (fréquence jusqu'à 3 MHz) et pulsé.
Les connecteurs OHS-BC-1(2) sont constitués d'une prise à baïonnette hermétique et de prises de câble non hermétiques
pour le montage en volume, ils ont une polarisation multipôle du corps, protégeant
contre les connexions non normalisées.
Connexion des connecteurs – baïonnette.
Les prises sont fabriquées sans gaine, les prises avec une gaine droite en plastique.
Les schémas d'agencement des contacts, le nombre et les diamètres des contacts sont indiqués dans le tableau 1.
Revêtement des contacts dans les connecteurs : OHS-BC-1 – argent, OHS-BC-2 – or.
Les connecteurs sont fabriqués pour le montage en volume dans des conditions climatiques
conformément aux exigences techniques BR0.364.030 TU, (indice « 5 »).

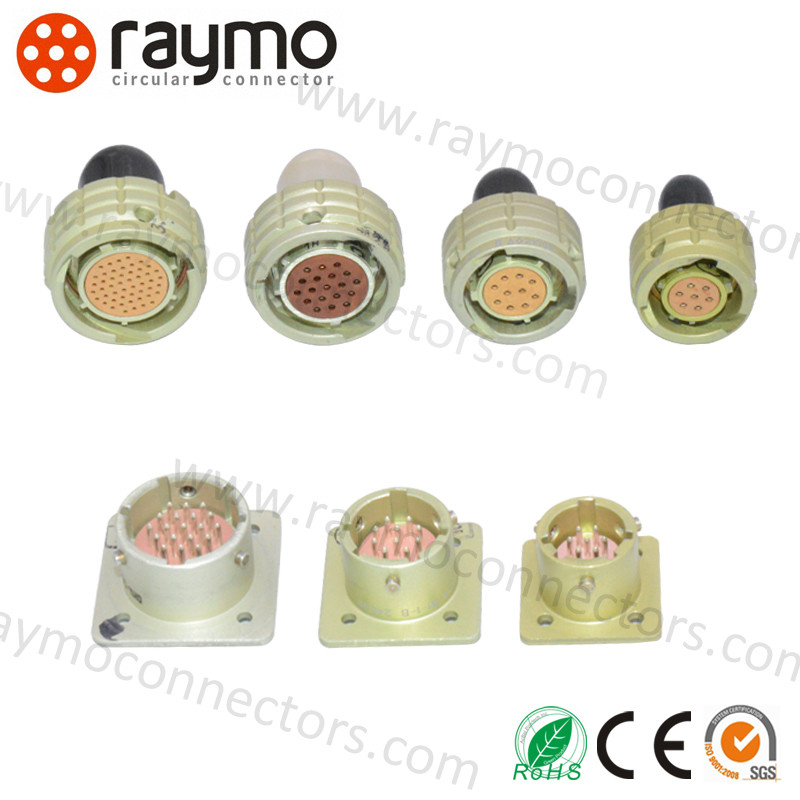

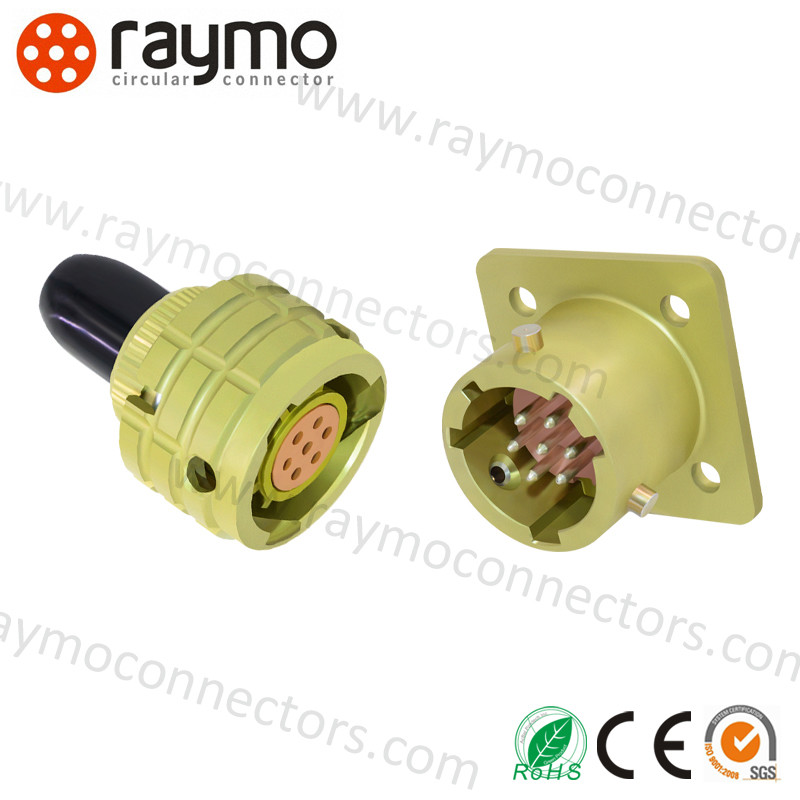

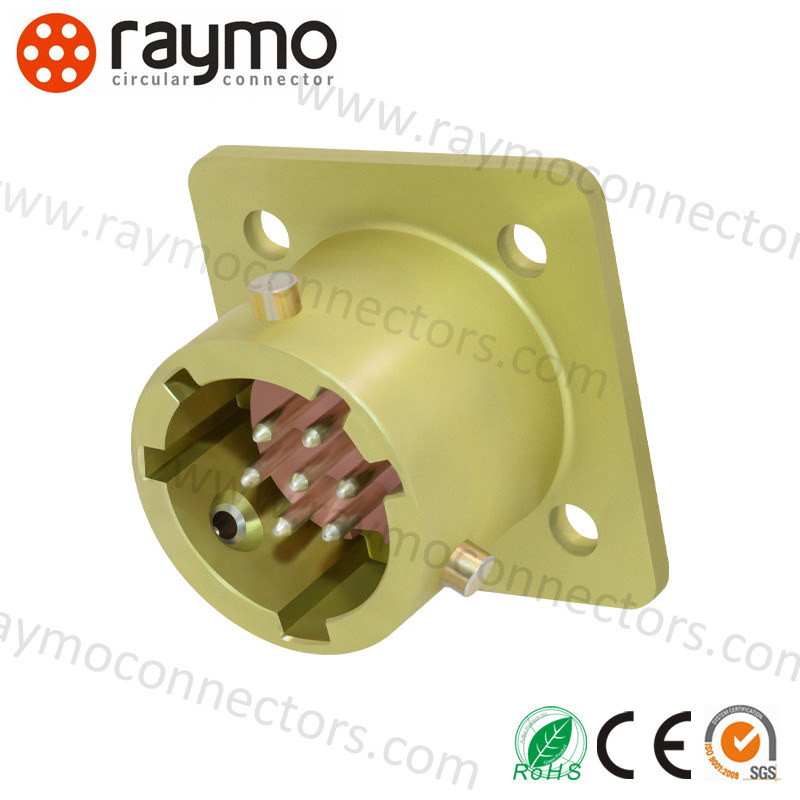

Photos des produits

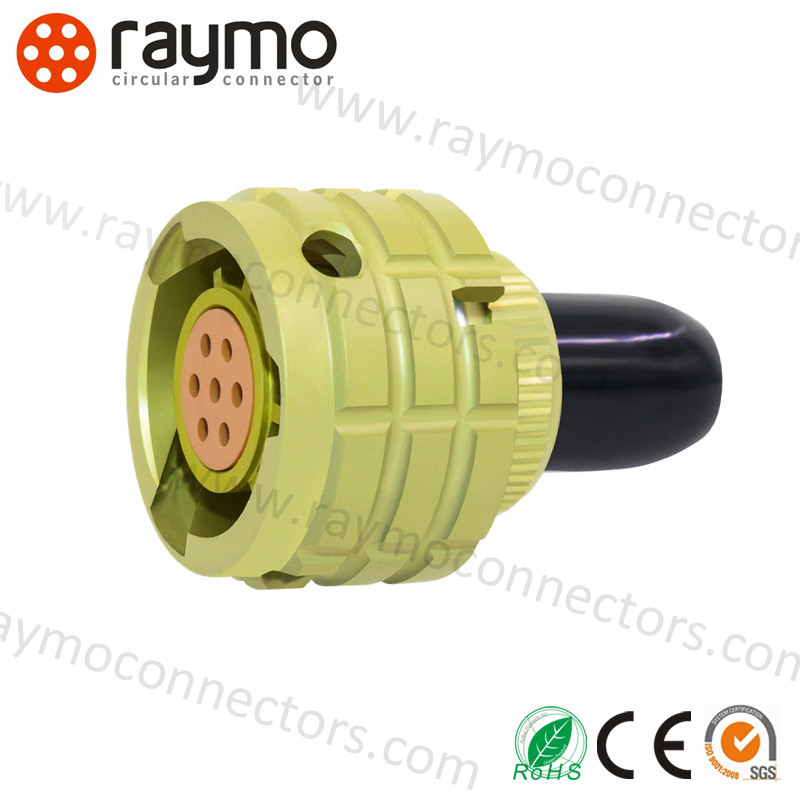

ONS-BS-1 ((2)) Série Bayonnette connecteur ultra-petit coque Taille 12 7 épingles femme prise avec pièce à main (facultatif)

Fiche technique des produits

Connecteur électrique ultracompact série OHS
1. Indicateurs techniques
Indicateur	Valeur
Résistance de contact	≤5mΩ
Résistance d'isolement	≥1000MΩ (Dans des conditions normales)
Température ambiante	- 60°C~85°C
Vibration	1-5000Hz 20g
Choc	1000g (une fois) ; 100g (plusieurs fois) ;
Diamètre du contact	Φ1.0mm
Durée de vie mécanique	Insertion et retrait 250 fois
Heures de fonctionnement	5000 heures
Garantie	15 ans

2. Courant de fonctionnement, Tension de fonctionnement
Taille standard du boîtier	Nombre de contacts	Courant de fonctionnement par contact (A)	Courant total (A)	Tension de fonctionnement (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

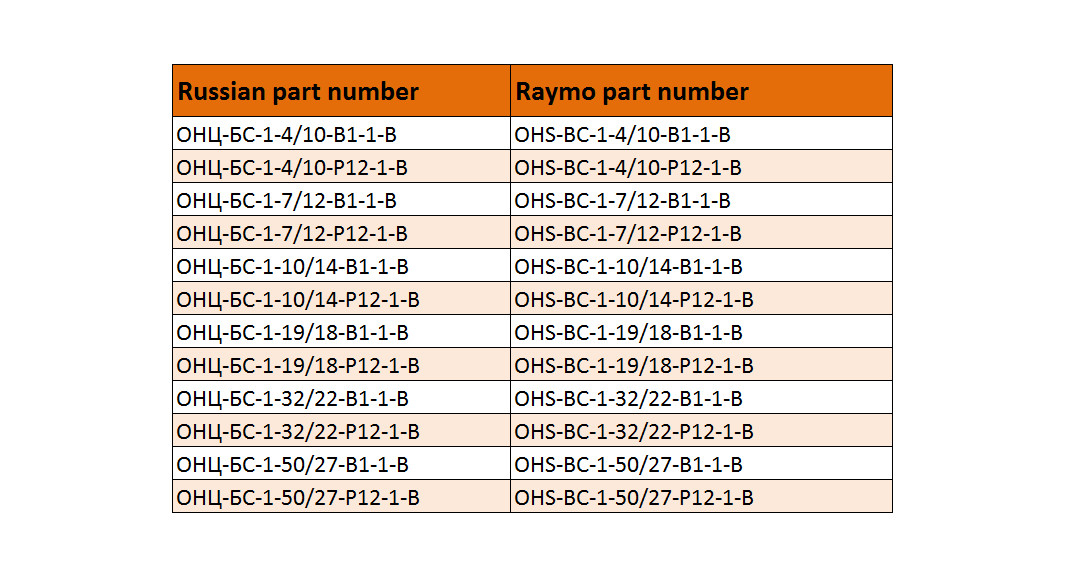

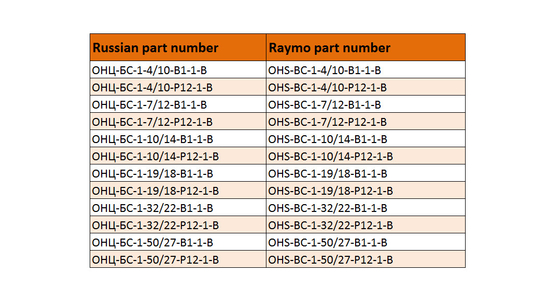

N° de pièce russe	N° de pièce chinois
OHS-BC-1-4/10-B1-1-B	OHS-BC-1-4/10-B1-1-B
OHS-BC-1-7/12-B1-1-B	OHS-BC-1-7/12-B1-1-B
OHS-BC-1-10/14-B1-1-B	OHS-BC-1-10/14-B1-1-B
OHS-BC-1-19/18-B1-1-B	OHS-BC-1-19/18-B1-1-B
OHS-BC-1-32/22-B1-1-B	OHS-BC-1-32/22-B1-1-B
OHS-BC-1-50/27-B1-1-B	OHS-BC-1-50/27-B1-1-B

N° de pièce russe	N° de pièce chinois
OHS-BC-1-4/10-P2-1-B	OHS-BC-1-4/10-P2-1-B
OHS-BC-1-7/12-P2-1-B	OHS-BC-1-7/12-P2-1-B
OHS-BC-1-10/14-P2-1-B	OHS-BC-1-10/14-P2-1-B
OHS-BC-1-19/18-P2-1-B	OHS-BC-1-19/18-P2-1-B
OHS-BC-1-32/22-P2-1-B	OHS-BC-1-32/22-P2-1-B
OHS-BC-1-50/27-P2-1-B	OHS-BC-1-50/27-P2-1-B

FAQ

FAQ sur les connecteurs russes OHS

1.Puis-je avoir une commande d'échantillon ?
Oui, bienvenue commande d'échantillon de connecteur russe 2PM pour tester et vérifier la qualité.

2. Quelles sont vos conditions de paiement ?
Habituellement, nous acceptons T/T. Pour les commandes régulières, les conditions de paiement sont un acompte de 30 %, le solde étant payé avant l'expédition.

3. Quel est le délai de livraison ?
Cela prend généralement 10 jours après réception de l'acompte.

4.Quelles sont vos conditions d'emballage ?
Il est d'abord emballé dans un sac en plastique, puis dans une petite boîte, enfin dans de grands cartons neutres.

5.Quelle est la durée de la période de garantie ?
Un an après la livraison.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	RAYMO
Numéro de modèle:	Il s'agit de l'un des principaux types de véhicules de transport.

Quantité de commande min:	5
Prix:	USD25
Délai de livraison:	5-8 semaines
Conditions de paiement:	T / t
Capacité d'approvisionnement:	2000pcs
