Aperçu ProduitsConnecteurs circulaires militairesONC-BS-1 série 2 connecteur de baïonnette ultra-petit coque Taille 12 7 broches prise mâle pour machines industrielles ONC-BS-1-7/12-B1-1-B

ONC-BS-1 série 2 connecteur de baïonnette ultra-petit coque Taille 12 7 broches prise mâle pour machines industrielles ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Informations de base
Lieu d'origine: Chine
Nom de marque: RAYMO
Numéro de modèle: Il s'agit de l'un des principaux types de véhicules de transport.
Quantité de commande min: 5
Prix: USD25
Délai de livraison: 5-8 semaines
Conditions de paiement: T / t
Capacité d'approvisionnement: 2000pcs
Contactez
Mettre en évidence:

Connecteur de baïonnette à 7 broches

,

Connecteur à baïonnette pour machines industrielles

,

Connecteur à baïonnette de la série 2 ONC-BS-1



Connecteur ultra-petit à baïonnette série ОНЦ-БС-1(2) Taille de coque de connecteur 12 7 broches Prise mâle - ОНЦ-БС-1-7/12-B1-1-B



Description du produit MilitaireОНЦ-БС-1(2) CONNECTEURS :



ОНЦ-БС-1(2)



Les connecteurs ultra-petits à baïonnette de la série OHS adoptent principalement la technologie des connecteurs russes. Ce type de connecteur est largement utilisé dans les circuits CC et CA de divers instruments électriques, radio et de contrôle. Il se compose de fiches et de prises, avec des positions de clé à plusieurs niveaux pour l'installation. Le mode d'accouplement du connecteur est de type baïonnette. La prise n'a pas d'attache de queue et la fiche a une attache de queue en plastique droite. En même temps, il peut être assorti et interchangeable avec les pièces d'origine de la série russe ОНЦ-БС-1(2).

Les connecteurs ОНЦ-БС-1(2) sont conçus pour fonctionner dans les circuits électriques à courant continu,
alternatif (fréquence jusqu'à 3 MHz) et courant pulsé.
Les connecteurs ОНЦ-БС-1(2) sont constitués de douilles hermétiques et de prises de câbles non hermétiques
pour un montage en volume, ils ont une polarisation multiple des corps, protégeant
contre les courts-circuits accidentels.
L'accouplement des connecteurs est de type baïonnette.
Les douilles sont fabriquées sans boîtier, les prises avec un boîtier en plastique droit.
Les schémas de disposition des contacts, le nombre et les diamètres des contacts sont donnés dans le tableau 1.
Le revêtement des contacts dans les connecteurs : ОНЦ-БС-1 - argent, ОНЦ-БС-2 – or.
Les connecteurs sont fabriqués pour un montage interne dans
conformément aux spécifications techniques БР0.364.030 ТУ, (acceptation “5”).

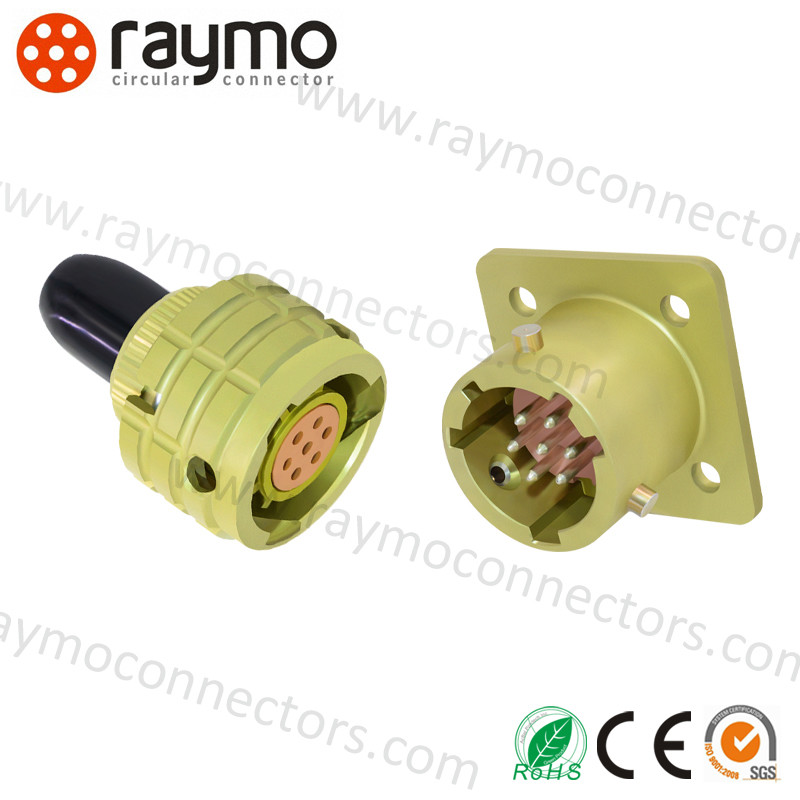

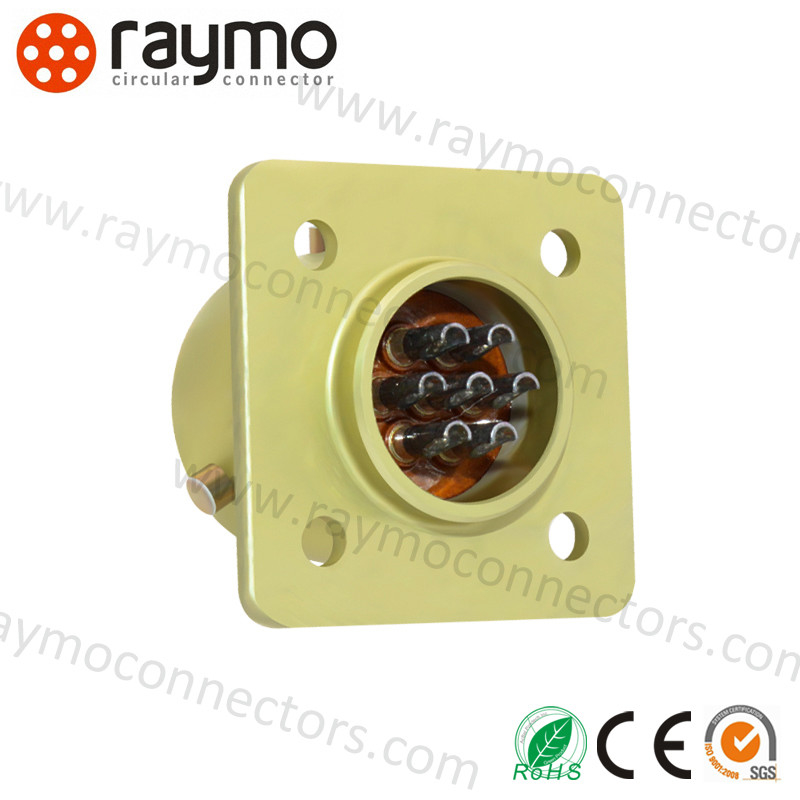

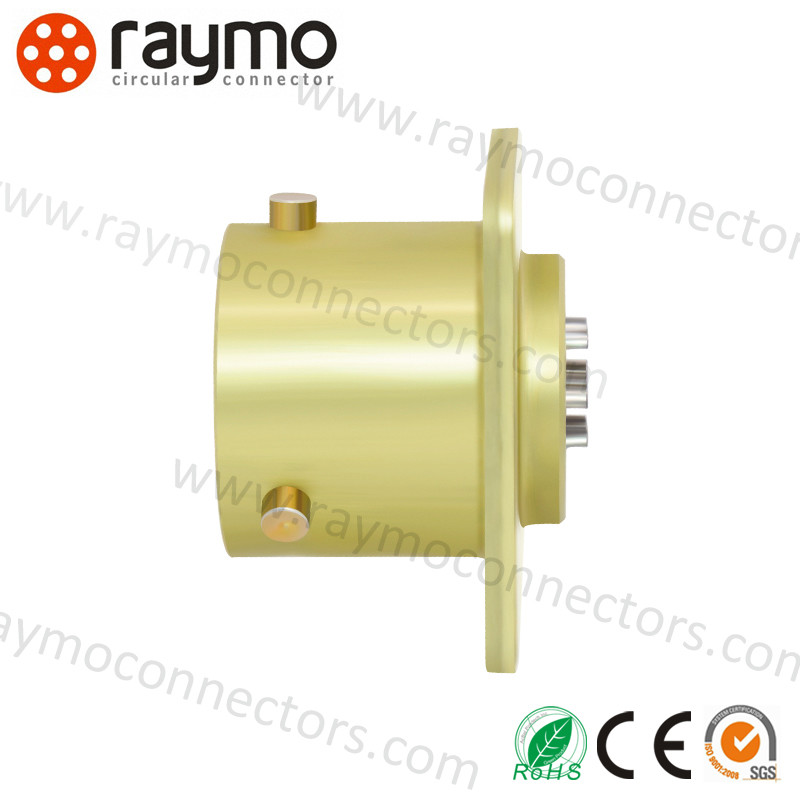

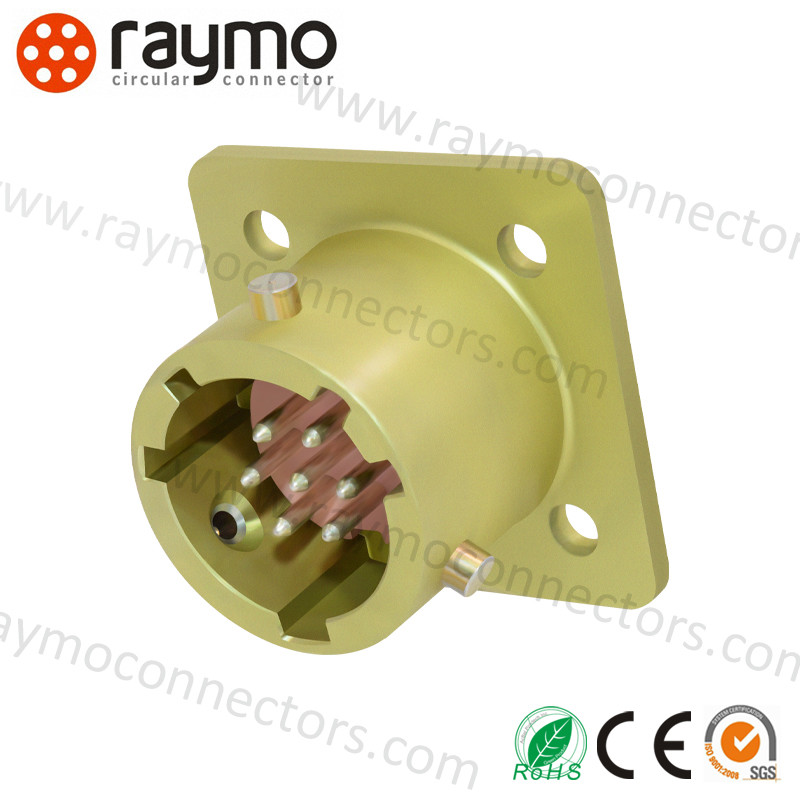

Photos des produits



ONC-BS-1 série 2 connecteur de baïonnette ultra-petit coque Taille 12 7 broches prise mâle pour machines industrielles ONC-BS-1-7/12-B1-1-B 0ONC-BS-1 série 2 connecteur de baïonnette ultra-petit coque Taille 12 7 broches prise mâle pour machines industrielles ONC-BS-1-7/12-B1-1-B 1ONC-BS-1 série 2 connecteur de baïonnette ultra-petit coque Taille 12 7 broches prise mâle pour machines industrielles ONC-BS-1-7/12-B1-1-B 2





Fiche technique des produits





Connecteur électrique ultra-petit de la série OHS

　

1. Indicateurs techniques

　

Indicateur

Valeur

Résistance de contact

≤5mΩ

Résistance d'isolement

≥1000MΩ (Dans des conditions normales)

Température ambiante

- 60°C~85°C

Vibration

1-5000HZ 20g

Impact

1000g (une fois) ; 100g (plusieurs fois) ;

Diamètre du contact

Φ1.0mm

Durée de vie mécanique

Insérer et débrancher 250 fois

Heures de travail

5000 heures

Garantie

15 ans











2. Courant de fonctionnement, tension de fonctionnement

　

　

　

　

Taille standard de la coque

Nombre de contacts

Courant de fonctionnement par contact unique (A)

Courant total (A)

Tension de fonctionnement (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Référence russe

Référence chinoise

ОНЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ОНЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ОНЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ОНЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ОНЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ОНЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Référence russe Référence chinoise
ОНЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



FAQ



FAQ du connecteur russe OHS

1.Puis-je avoir une commande d'échantillon ?
Oui, bienvenue à la commande d'échantillon du connecteur russe 2PM pour tester et vérifier la qualité.

2. Quelles sont vos conditions de paiement ?
Habituellement, nous acceptons T / T. Pour les commandes régulières, les conditions de paiement sont un acompte de 30 %, le solde étant payé avant l'expédition.

3. Quel est le délai de livraison ?
Cela prend généralement 10 jours après réception du paiement anticipé.

4.Quelles sont vos conditions d'emballage ?
Il est d'abord emballé dans un sac en plastique, puis dans une petite boîte, enfin dans de grands cartons neutres.

5.Quelle est la durée de la période de garantie ?
Un an après la livraison.
