Connecteurs à haute performance étanches à l'eau de la série J30J Micro-D Dl'écriture
La série Raymo J30J est un petit connecteur à haute densité utilisé là où les connecteurs standard d-sub étaient généralement utilisés, mais la taille et le poids sont préoccupants.
Il est équivalent aux connecteurs micro-D MIL-DTL-83513 de la série MDM ITT Cannon.
Connecteurs à haute performance étanches à l'eau de la série J30J Micro-DPrincipales caractéristiques:
-
Cette série est équivalente à la série MDM des États-Unis;
-

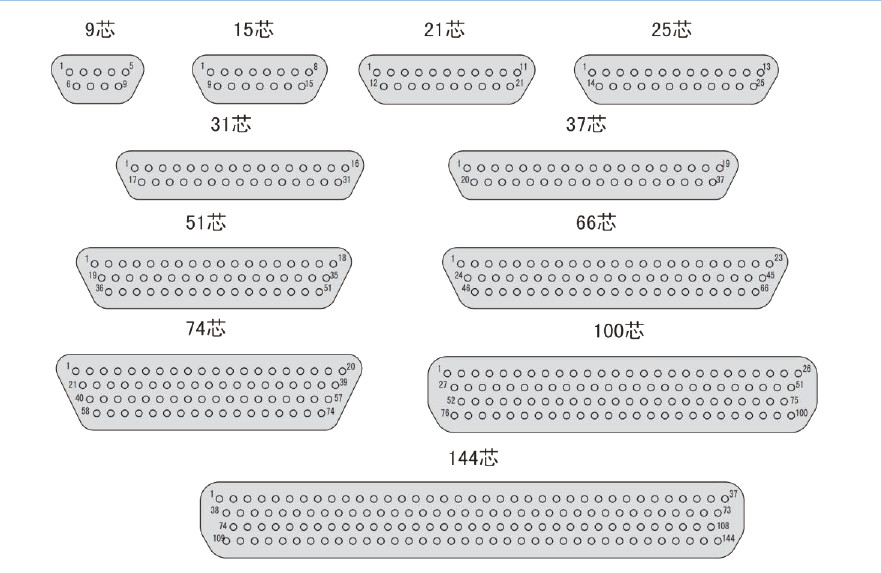

Neuf types:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Surface de la section du fil d'accouplement: 0,115 mm2;
-
Cette série utilise des broches flexibles à haute densité;
-
Répondant aux exigences de GJB2446 ¢ Spécification générale du connecteur électrique rectangulaire en miniature à coque polarisée ¢ (équivalent à MIL-C-83513);
Connecteurs à haute performance étanches à l'eau de la série J30J Micro-DParamètre
|
Catégorie
|
Connecteurs micro-D de la série ITT Cannon MDM
|
|
Numéro de pièce
|
Le numéro de série est le numéro de série.
|
|
Type de connecteur
|
Le bouchon
|
|
Les orientations
|
Flanche carrée hermétique
|
|
Type de contact
|
Épingle mâle
|
|
Nombre de postes
|
15
|
|
Type de montage
|
Montage du panneau
|
|
Termination du contact
|
L'autre partie
|
|
Classement de protection
|
Pour la protection contre la corrosion
|
Connecteurs à haute performance étanches à l'eau de la série J30J Micro-Dles performances techniques
|
Voltage d'essai
|
600 Vac a t son niveau
150 Vac à 70 000 pieds (23410 mètres)
|
|
Notation actuelle
|
3 ampoules
|
|
Résistance au contact
|
8 milliohms maximum à 3 ampères
10 millions d'heures maximum à 1 milliampère: méthode 307
|
|
Résistance à l'isolation
|
5000 mégaohms minimum à 500 Vdo
|
|
Perméabilité magnétique
|
2.0μ ((connecteurs moins matériel)
|
|
Vacuum thermique
|
par la NASA SP-R-0022 (seulement pour la classe spatiale)
|
|
La vie d'accouplement
|
500 cycles au minimum
|
|
Spray au sel
|
48 heures ML-STD-1344 Méthode 1001 Condition B
|

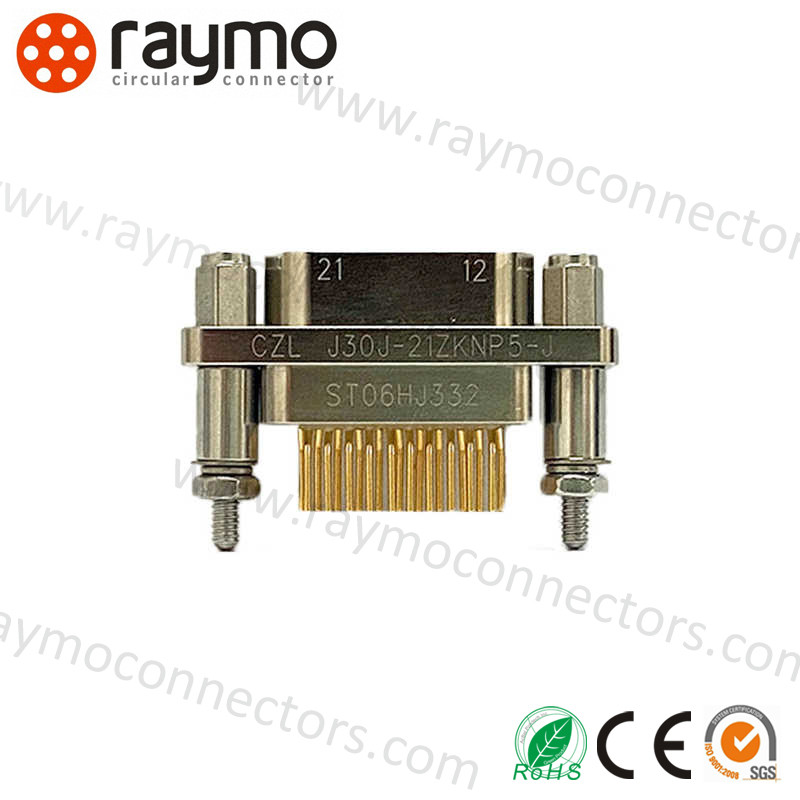

Connecteurs à haute performance étanches à l'eau de la série J30J Micro-DDes photos
Connecteurs à haute performance étanches à l'eau de la série J30J Micro-DApplication du projet
* Avionique, radars
* Missiles et systèmes de guidage
* Systèmes de télécommunications
* Systèmes de navigation
* Centres de recherche
À propos de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
En tant que professionnel de la conception et de la fabrication de toutes sortes de connecteurs et de câbles spéciaux,ont accumulé une riche expérience dans le développement et la prction de types de câbles et de leurs adaptateurs de connecteurs connexesAvec câble de caméra RED/Teradek Bond/ARRI, câble d'alimentation de caméra Canon/Sony, câble SDI, câble USB, câble vidéo, câble CCD...
Nos prits sont largement utilisés dans des environnements et des applications difficiles, tels que les dispositifs de contrôle industriels, les équipements médicaux, les équipements de mesure et d'inspection,équipements audio et visuels et militaires, etc.
