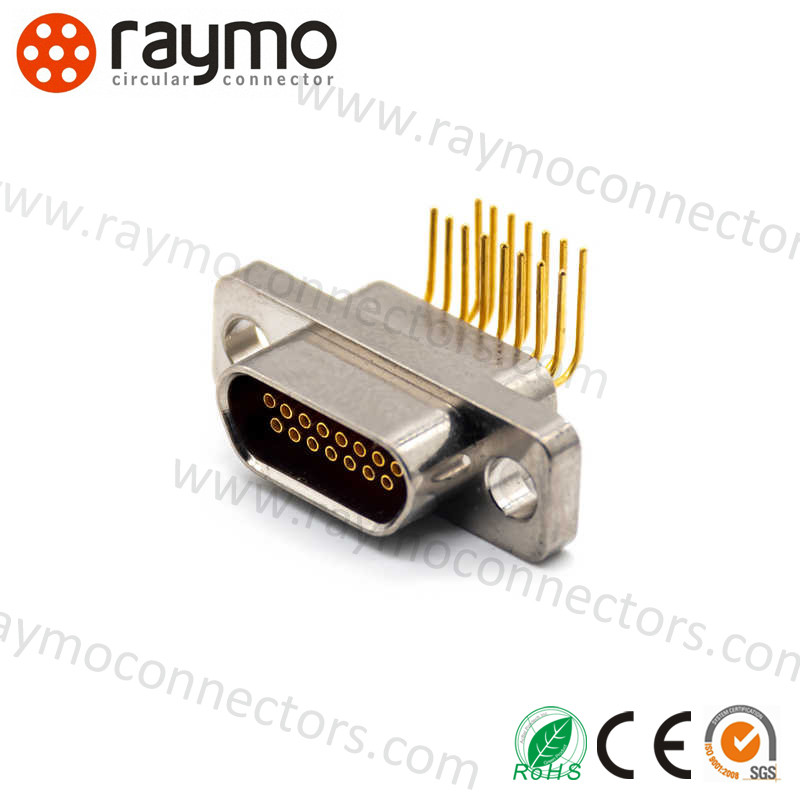

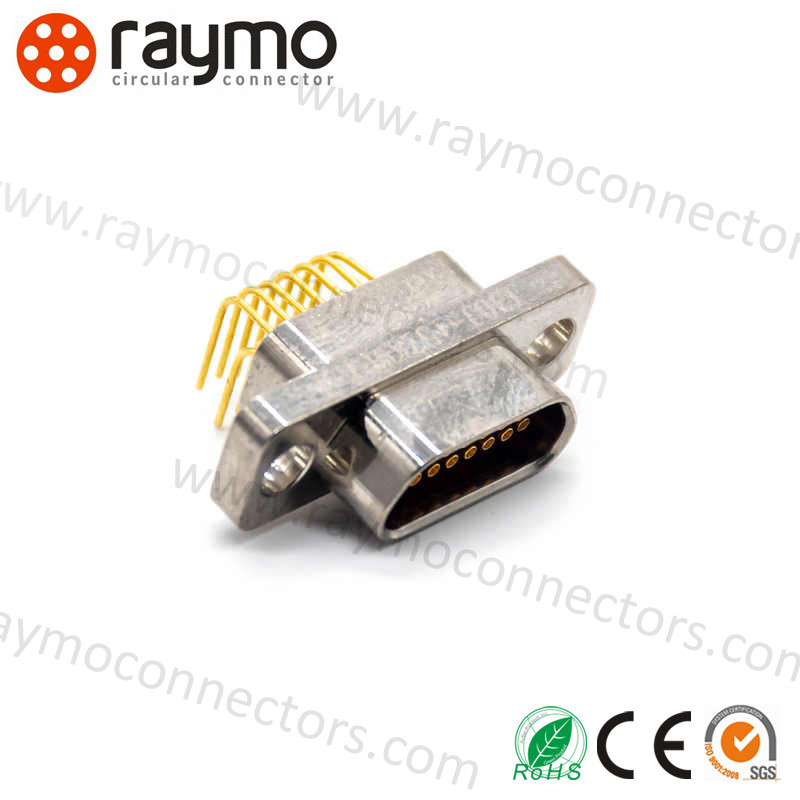

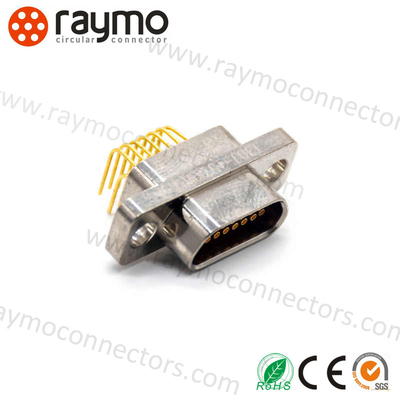

Série J30JConnecteur rectangulaire
Intermédiable avec Série MDM /MIL-DTL-83513 /Glenair Mwdm /Amphénol série 100
Série J30J, (anciennement MIL-C-83513) décrit des connecteurs électriques polarisés en coque, en micro-miniature, rectangulaires avec des contacts de soudure ou non amovibles.faible résistance au contact, haute résistance diélectrique et excellente résistance aux chocs et aux vibrations, tout en offrant une densité de broches élevée, de petites dimensions et un corps léger,le connecteur MIL DTL 83513 répond aux exigences strictes de différentes applications et environnements difficilesLe connecteur est souvent appelé un système de connecteur Micro-D, qui peut être appliqué à une multitude de systèmes, y compris l'avionique aérospatiale, les radars,Systèmes de technologie militaire avancée, les systèmes de positionnement global, les dispositifs médicaux et les outils de forage, etc., dans lesquels le poids, la miniaturisation ou l'intégrité de la transmission du signal sont primordiaux.
Caractéristiques et caractéristiques du connecteur rectangulaire de la série J30J
1.Correspondant aux produits américains de la série MDM;
2.N.O. de contact: 9,15,21,25,31,37,51,66,69,74,100,144 noyau;
3.pin de torsion, haute densité de contact; surface de section du noyau de fil 0,035 mm2 ∼0,2 mm2, suggérer de sélectionner 0,1 mm2 ∼0.15 mm2;Les pièces de serrure de cette série sont assemblées et fournies avec les produits selon les exigences de la commandeVeuillez indiquer dans le contrat
4..Les performances des produits répondent à la demande de la norme GJB2446 (équivalent à MIL ̊C-83513)
|
Température ambiante
|
-55 ̊+125°C
|
Résistance au contact
|
≤ 10 mΩ
|
|
Humidité relative
|
+40°C jusqu'à 95%
|
Résistant à l'isolation
|
≥ 5000 MΩ
|
|
les vibrations
|
10 ‰ 2000 Hz 196 m/s2
|
Voltage de résistance diélectrique
|
|
|
le choc
|
735 m/s2
|
La vie mécanique
|
500 fois
|
|
accélération totale RMS
|
23.1G
|
Temps de pause instantané
|
≤ 1 μs
|
|
notation actuelle
|
3A
|
|
|

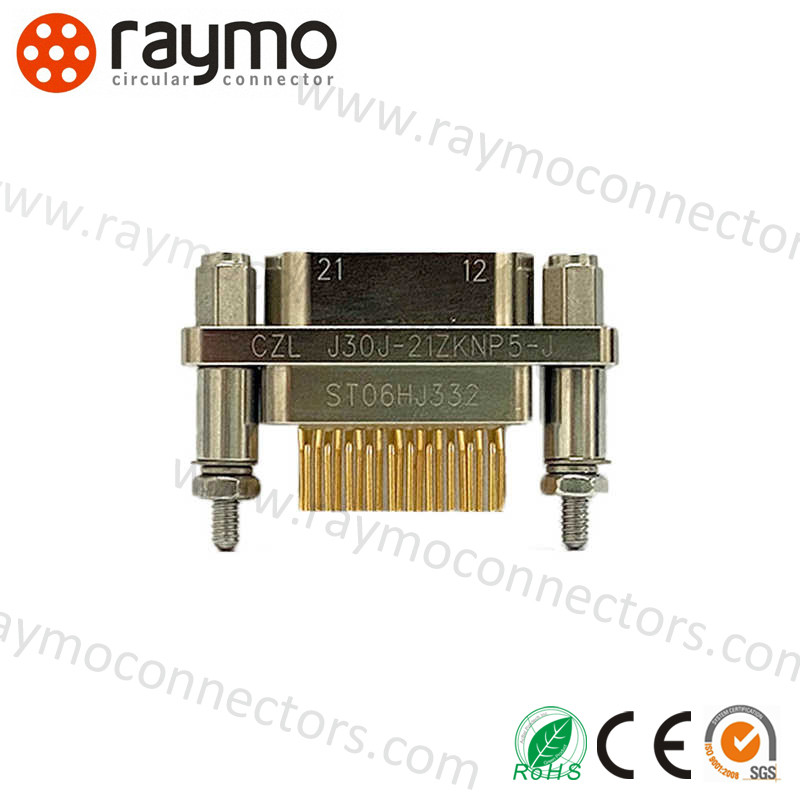

Numérotation des pièces de la série J30J Rectangular Connecto
| |
J30J |
X |
- 15 ans. |
ZK |
X |
P |
- Je suis G. |
AD |
| Le code principal: |
J30J |
|
|
|
|
|
|
|
| Série J30J |
| Variations: |
|
|
|
|
|
|
|
|
| Aucun type de base de désignateur, |
| C- Le matériau extérieur est de l'étain phosphoré de cuivre et du nickel plaqué, |
| Le trou de montage D a été changé pour M2-6H, |
| M-Sécurisée par colle |
| Nombre de contacts: |
|
|
15 |
|
|
|
|
|
| 9, 15, 21, 25, 31, 37, 51, 74, 100 |
| Type de connecteur et de contact: |
|
|
|
ZK |
|
|
|
|
| TJ- connectez avec des broches, |
| ZK- Récipient avec prise, |
| TJ/ZK est la combinaison de fixation |
| Type de borne de contact: |
|
|
|
|
|
|
|
|
| Je ne veux pas de toi. |
| Soldat, je vous en prie. |
| un débit de CO2 de plus de 10 kPa, |
| PCB d'insertion sous angle W droit |
| Type de sous-ensembles de verrouillage: |
|
|
|
|
|
P |
|
|
| Vérifiez plus de détails dans les sous-ensembles de verrouillage J30J |
| Finition: |
|
|
|
|
|
|
- Je suis G. |
|
| Null- coquille plaquée au nickel, |
| G- coquille recouverte de cadmium |
| Type amélioré: |
|
|
|
|
|
|
|
Une |
| A-shell avec clipper de câble à tresse de blindage, |
| C- Convient pour le contact et le fil est à angle droit, |
| D - Il y a une rainure de résistance à la rotation à l'extrémité de l'interface de la bride de la coque du récipient, |
| AD-La combinaison des variantes A et D, |
| J - La grille de PCB est de 1,27 × 2,54 (ligne*), |
| La bride est élargie. |
| J30J Série commune |
| Série J30J Crimp |
Série J30J Soldeur S |
J30J Série N de PCB à insertion directe |
J30J séries N-J de PCB à insertion droite |
J30J 90° Série W de PCB d'insertion |
J30J 90° Série W-J de PCB d'insertion |
| |
|
|
|
|
|
| avec des contacts de crimping |
d'une épaisseur n'excédant pas 10 mm |
avec la grille de 2,54X2.54 |
avec la grille de 1,27X2,54 (ligne x ligne) |
avec la grille de 2,54X2, 54 |
avec la grille de 1,27X2, 54 (ligne X de la ligne) |
