ITT Cannon MDM série J30J-25TJ 25 broches connecteurs micro-D mâles connecteur miniatureDl'écriture
La série Raymo J30J est conçue avec une coque en aluminium solide mais légère et un système de contact à broche à piqûre à piqûre à haute résistance avec pos-Aine Aignment.
Il est équivalent aux connecteurs micro-D MIL-DTL-83513 de la série MDM ITT Cannon.

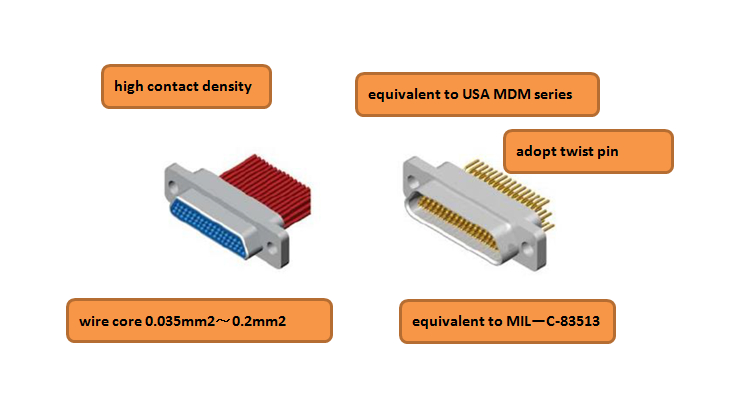

ITT Cannon MDM série J30J-25TJ 25 broches connecteurs micro-D mâles connecteur miniaturePrincipales caractéristiques:
-
Cette série est équivalente à la série MDM des États-Unis;
-
Neuf types:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Surface de la section du fil d'accouplement: 0,115 mm2;
-
Cette série utilise des broches flexibles à haute densité;
-
Les sous-ensembles de verrouillage sont proposés avec les connecteurs selon votre commande.
ITT Cannon MDM série J30J-25TJ 25 broches connecteurs micro-D mâles connecteur miniatureParamètre
|
Catégorie
|
Connecteurs micro-D de la série ITT Cannon MDM
|
|
Numéro de pièce
|
Le nombre de personnes concernées
|
|
Type de connecteur
|
Le bouchon
|
|
Les orientations
|
Flanche carrée hermétique
|
|
Type de contact
|
Épingle mâle
|
|
Nombre de postes
|
25
|
|
Type de montage
|
Montage du panneau
|
|
Termination du contact
|
L'autre partie
|
|
Classement de protection
|
Pour la protection contre la corrosion
|
ITT Cannon MDM série J30J-25TJ 25 broches connecteurs micro-D mâles connecteur miniatureles performances techniques
|
Voltage d'essai
|
600 Vac a t son niveau
150 Vac à 70 000 pieds (23410 mètres)
|
|
Notation actuelle
|
3 ampoules
|
|
Résistance au contact
|
8 milliohms maximum à 3 ampères
10 millions d'heures maximum à 1 milliampère: méthode 307
|
|
Résistance à l'isolation
|
5000 mégaohms minimum à 500 Vdo
|
|
Perméabilité magnétique
|
2.0μ ((connecteurs moins matériel)
|
|
Vacuum thermique
|
par la NASA SP-R-0022 (seulement pour la classe spatiale)
|
|
La vie d'accouplement
|
500 cycles au minimum
|
|
Spray au sel
|
48 heures ML-STD-1344 Méthode 1001 Condition B
|

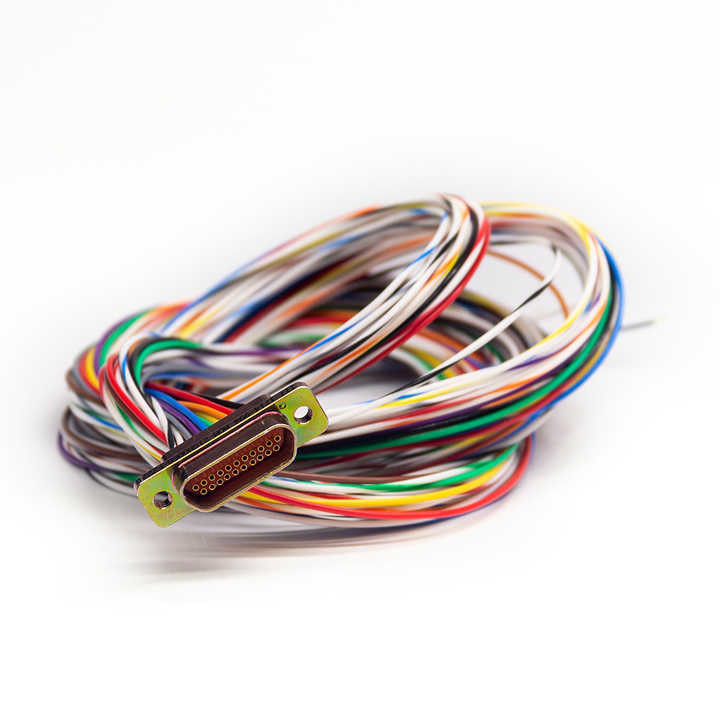

ITT Cannon MDM série J30J-25TJ 25 broches connecteurs micro-D mâles connecteur miniatureDes photos
ITT Cannon MDM série J30J-25TJ 25 broches connecteurs micro-D mâles connecteur miniatureApplication du projet
* Systèmes de navigation
* Centres de recherche
* Équipement médical
* Équipement d'essai à main
*Satellites
* Robotique
*Équipement géophysique
* Scanner de code à barres
